دانلود پاورپوینت بررسی پیش تنیدگی

پاورپوینت بررسی پیش تنیدگی دارای 36 اسلاید می باشد که توسط سایت معماری نوین آرچ تهیه شده و ارائه می گردد.در این پاورپوینت پیش تنیدگی به عنوان یک روش سازه ای پر کاربرد و مدرن به طور کامل بررسی می شود. جزئیات بیشتر این سازه را می توانید در ادامه مطلب مشاهده بفرمایید.

فهرست مطالب پاورپوینت بررسی پیش تنیدگی:

• چکیده
• مفهوم پیش تنیدگی
• مزایای معماری
• مزایای سازه ای
• مزایای اقتصادی
• روش های پیش تنیدگی
• انواع روشهای پس کشیدگی
• مقایسه سیستمهای چسبیده و نچسبیده
• مراحل اجرای دالهای پس کشیده باروش نچسبیده
• عوامل رشدسریع سیستم پس کشیدگی
• مراحل اجرای دالهای پس کشیده باروش چسبیده
• مزایای پیش تنیدگی
• کاربردها
• مشخصات فنی سقف های پیش تنیدگی
• اعضای ضروری در پیش تنیدگی
• مقالات خارجی

پیش تنیدگی

خلاصه ای از مطالب پاورپوینت بررسی پیش تنیدگی:

*مفهوم پیش تنیدگی*

پیش تنیدگی عبارتست از ایجاد یک تنش ثابت دائمی و به اندازه لازم در یک عضو  بتنی بطوریکه در اثر این تنش مقداری از تنش های نا شی از بار مرده وزنده در این عضو خنثی گردد ودر نتیجه ظرفیت باربری عضوافزایش یابد.

در واقع نیروی فشاری مورد نیاز در بتن پیش تنیده توسط کشش در فولاد با مقاومت بالا تولید می شود؛ فولاد می تواند قبل یا بعد از بتن ریزی کشیده شود. چنانچه فولاد قبل از بتن ریزی کشیده شود به آن پیش تنیدگی و چنانچه فولاد بعد از بتن ريزی کشیده شود به آن پس تنیدگی گفته می شود.

مزایای معماری پیش تنیدگی:

• ایجاد سهولت و انعطاف پذیری در طراحی پلان و نما
• امکان ایجاد دهانه های بلندتر و وجود ستون های کمتر در سازه
• کاهش ارتفاع طبقات و کل ساختمان
• امکان ایجاد کنسول های بلندتر
• افزایش فضای مفید بهره برداری
• ایجاد فضای مناسب برای تأمین پارکینگ های بیشتر
• حذف آویز تیرها و امکان استفاده از سقف کاملاً مسطح
• قابلیت استفاده در پلان های نامنظم و منحنی شکل
• امکان ایجاد بازشوهای بزرگتر در سقف
• قابلیت استفاده از ستونهای خارج از محور
• قابلیت بیشتر عبور لوله ها و ادوات تأسیساتی

*روش های پیش تنیدگی*

1)روش پیش کشیدگی:

در اين روش در مرحله اول ابتدا کابلها روی بسترپیش ساخته  در حد فاصل دو انتها  کشیده می شوند. در مرحله دوم عضو مورد نظر بتن ريزي مي شود و سپس به مقاومت كافي مي رسد و در مرحله سوم کابل هاي پيش تنيدگي در دو انتهاي تير، بريده شده و نيروي پيش تنيدگي بصورت يك نيروي فشاري بر عضو اعمال ميشود.

این روش درسازه‌های پارکینگ ها، ساختمان ها(آپارتمانها) و در دفاتر کار، دالهای بتنی روی زمین، پلها و ورزشگاه ها، حفاری‌های سنگ و خاک، تانکهای ذخیره آب و مواد شیمیایی کارگاهها یا کارخانه های تولید قطعات بتنی مورد استفاده قرار گرفته و معمولامحصولات تولید شده بصورت پیش ساخته می باشد.

2)روش پس کشیدگی:

در اين روش در مسير عبور کابل های پيش تنيدگي ، غلافي تو خالي در بتن تعبيه مي گردد سپس كابل ها از درون غلاف ها عبور داده شده بطوریكيه دو سر آن از غلاف بيرون بوده و سپس عمليات بتن ريزي انجام مي شود.بعد از اينكه بتن به مقاومت مورد نظر رسيد کابل های توسط جك كشيده مي شوند و با مهار بند مهار می شوند.

این روش هم در ساخت قطعات پیش شاخته وهم برای اجرا در محل مورد استفاده  قرار می گیرد.

پیش تنیدگی

آشنایی با فناوری پیش‌تنیدگی در سازه‌های بتنی

پیش‌تنیدگی (Prestressing) یک روش پیشرفته در طراحی و ساخت سازه‌های بتنی است که به منظور بهبود عملکرد و افزایش کارایی بتن به کار می‌رود. بتن، ماده‌ای است که در برابر فشار مقاومت بسیار بالایی دارد، اما در برابر کشش ضعیف است و به راحتی ترک می‌خورد. ایده اصلی پیش‌تنیدگی، ایجاد یک تنش فشاری دائمی و داخلی در بتن قبل از اعمال بارهای سرویس است. این تنش فشاری داخلی، تنش‌های کششی ناشی از بارگذاری را خنثی کرده و در نتیجه از ترک خوردن بتن جلوگیری می‌کند.

چرا به پیش‌تنیدگی نیاز داریم؟

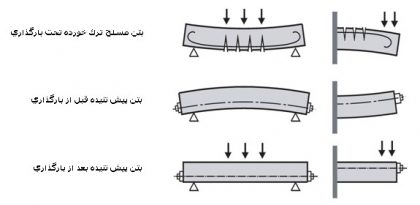

در یک تیر بتن آرمه معمولی، تحت اثر بارهای وارده، ناحیه زیرین تیر تحت کشش قرار گرفته و ترک می‌خورد. هرچند میلگردهای فولادی این کشش را تحمل می‌کنند، اما وجود ترک‌ها می‌تواند منجر به خوردگی آرماتورها و کاهش دوام سازه شود. همچنین، این ترک‌ها باعث افزایش خیز (شکم دادن) تیر می‌شوند.

پیش‌تنیدگی با حذف یا به حداقل رساندن ترک‌های کششی، این معایب را برطرف می‌کند و مزایای قابل توجهی را به همراه دارد:

• افزایش طول دهانه: با استفاده از پیش‌تنیدگی می‌توان تیرها، دال‌ها و پل‌هایی با دهانه‌های بسیار بزرگتر از بتن آرمه معمولی ساخت.
• کاهش ارتفاع مقطع و وزن سازه: چون مقطع بتنی به طور کامل در فشار عمل می‌کند، می‌توان ارتفاع تیرها و دال‌ها را کاهش داد. این امر منجر به کاهش وزن مرده ساختمان، کاهش ارتفاع کل طبقات و صرفه‌جویی در مصالح می‌شود.
• کنترل خیز و ترک‌ها: پیش‌تنیدگی به طور مؤثری از خیز و ترک‌خوردگی بتن جلوگیری می‌کند و سازه‌ای با دوام و کارایی بالاتر ایجاد می‌کند.
• مناسب برای سازه‌های خاص: این فناوری برای ساخت پل‌ها، مخازن آب، سقف‌های با دهانه بزرگ (سالن‌های ورزشی، پارکینگ‌ها) و فونداسیون‌های خاص ایده‌آل است.

روش‌های اجرای پیش‌تنیدگی

دو روش اصلی برای اعمال نیروی پیش‌تنیدگی به بتن وجود دارد:

1. پیش‌کشیدگی (Pre-Tensioning): در این روش، کابل‌های فولادی (تاندون‌ها) قبل از بتن‌ریزی در داخل قالب کشیده می‌شوند. این کابل‌ها بین دو پایه ثابت در کارگاه مهار می‌شوند. پس از کشیدن کابل‌ها تا رسیدن به نیروی مورد نظر، بتن‌ریزی در اطراف آن‌ها انجام می‌شود. بعد از اینکه بتن به مقاومت کافی رسید، کابل‌ها از دو طرف بریده می‌شوند. کابل‌ها که تمایل به بازگشت به حالت اولیه خود را دارند، نیروی فشاری را از طریق پیوستگی بین فولاد و بتن، به مقطع بتنی منتقل می‌کنند.

• کاربرد: این روش عمدتاً در کارخانه‌ها برای تولید قطعات پیش‌ساخته مانند تیرهای T شکل برای پل‌ها، دال‌های توخالی (Hollow Core) و تراورس‌های راه‌آهن استفاده می‌شود.

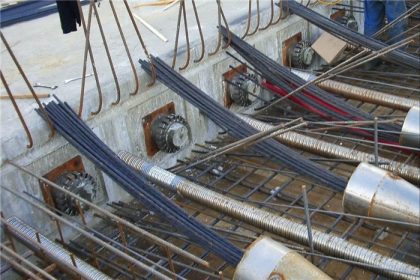

2. پس‌کشیدگی (Post-Tensioning): در این روش، ابتدا غلاف‌های پلاستیکی یا فلزی در داخل قالب در محل مورد نظر (معمولاً با یک انحنای مشخص) قرار داده می‌شوند و سپس بتن‌ریزی انجام می‌شود. پس از اینکه بتن به مقاومت لازم رسید، کابل‌های فولادی از داخل این غلاف‌ها عبور داده می‌شوند. سپس با استفاده از جک‌های هیدرولیکی، کابل‌ها از یک یا دو طرف کشیده شده و توسط گیره‌های مخصوصی (انکرها) در دو انتهای عضو مهار می‌شوند. در نهایت، فضای خالی داخل غلاف با دوغاب سیمان تزریق می‌شود تا از کابل‌ها در برابر خوردگی محافظت کرده و پیوستگی بین کابل و بتن را بهبود بخشد.

• کاربرد: این روش بسیار انعطاف‌پذیر است و می‌تواند هم به صورت پیش‌ساخته و هم به صورت درجا اجرا شود. کاربرد اصلی آن در دال‌های تخت پارکینگ‌ها و ساختمان‌های بلند، پل‌های با دهانه بزرگ و مخازن حلقوی است.

اجزای اصلی سیستم پیش‌تنیدگی:

• تاندون (Tendon): مجموعه‌ای از رشته‌های فولادی با مقاومت بالا (استرند) که نیروی کششی را تحمل می‌کنند.
• غلاف (Duct): لوله‌ای که تاندون‌ها از داخل آن عبور می‌کنند و از تماس آن‌ها با بتن قبل از کشش جلوگیری می‌کند.

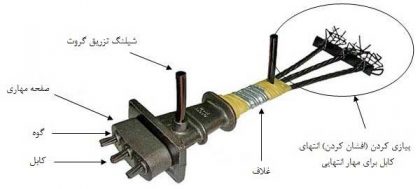

• مهار (Anchorage): قطعات گیرداری که در دو انتهای تاندون قرار گرفته و نیروی آن را به بتن منتقل می‌کنند.

نتیجه‌گیری

فناوری پیش‌تنیدگی، انقلابی در صنعت ساخت‌وساز ایجاد کرده و امکان ساخت سازه‌هایی را فراهم آورده که پیش از این غیرممکن به نظر می‌رسیدند. با وجود هزینه‌های اولیه بالاتر و نیاز به تخصص و دقت بیشتر در اجرا، مزایای بلندمدت آن از جمله دوام بیشتر، کارایی سازه‌ای بالاتر و انعطاف‌پذیری در طراحی، استفاده از این روش را در پروژه‌های بزرگ و خاص کاملاً توجیه‌پذیر می‌سازد.
