دانلود پاورپوینت 3dپنل (طراحی و تولید صنعتی)

پاورپوینت 3dپنل دارای ۱۰ اسلاید و با طراحی خاص صفحات آن یکی از پاورپوینت های برتر می باشد همچنین این پاورپوینت با ارائه تصاویر و نمودار به توزیع تشریح کامل مباحث می ‌پردازد.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد.پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• مقدمه
• مراحل تولید eps

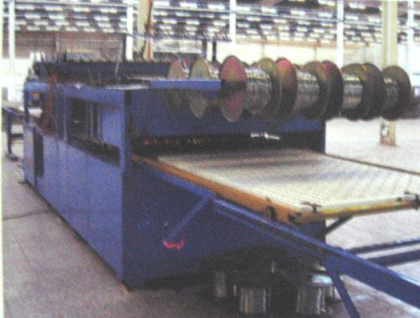

• مراحل تولید شبکه های مفتولی
• تولید 3dپنل
• کاربرد های 3dپنل
• مزایا و معایب سیستم
• مقایسه این دیوار با سایر دیوار های اجرایی
• مراحل اجرای دیوار 3dپنل
• جدول مشخصات و قیمت ها

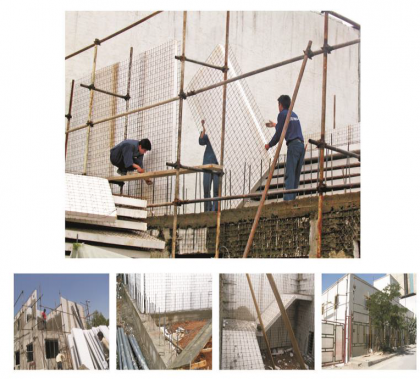

• و در پایان تصاویری از اجرای این محصول

3dپنل

متن پاورپوینت 3dپنل

در این پاورپوینت به تمامی مسائل و ابعاد 3dپنل پرداخته شده است و همچنین مقایسه آن با سایر دیوارهای اجرایی موجود پرداخته شده است جزئیات اجرایی و همچنین جداول مشخصات اجرایی این دیوار با سایر مشخصات دیگر در این پاورپوینت آمده است.  جزئیات اجرایی در این پروژه به صورت عکس و نمودار آمده است و همچنین نمونه ساختمان های اجرا شده از دیگر مواردی است که در این پروژه به آن پرداخته شده است مراحل تولید از صفر تا صد این محصول و همچنین کنترل کیفیت و کاربردهای تری دی پنل از مواردی هستند که در این پروژه به آن اشاره شده است.

پاورپوینت 3dپنل

• استفاده در انبوه سازی و مساکن روستایی و عشایری در مناطق کوهستانی و صعب العبور
• استفاده در مقاوم سازی ساختمانها و سازه های که در برابر نیروهای زلزله ضعیف بوده و نیاز به تقویت دارند
• استفاده به عنوان دیوارهای جداکننده و محیطی در ساختمان‌ها سالن های صنعتی سردخانه و….
• استفاده به عنوان دیوارهای باربر قائم و جانبی با حذف اسکلت سازه استفاده به عنوان پنیرهای باربر در سقف ها
• استفاده در دیوارهای محوطه
• استفاده جهت ساخت ویلا ها و سازه های گنبدی و سازه های موقت و غیر موقت

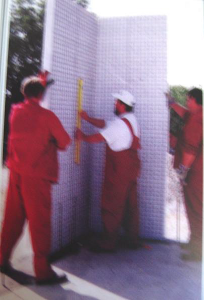

مراحل اجرای دیوار پاورپوینت 3dپنل

پیاده نمودن نقشه بر روی فونداسیون و استقرار میلگردهای انتظار در فواصل مشخص بر روی آن جهت نصب پانل با ایجاد سوراخهای در بتن توسط دلر مخصوص و کوبیدن میلگردهای انتظار در آنها نصب پنل در محل مورد نظر به گونه‌ای که میلگردهای انتظار بین eps و شبکه های مش قرار گرفته و کامل به میلگردهای انتظار توسط سیم آرماتور بندی بسته شود تراز و شاقول نمودن آن ها و اتصال به پانل ها با استفاده ازشبکه های تقویتی در آنها به منظور ایجاد بازشو جهت قرارگیری درب و پنجره و نصب شبکه مش تقویتی اطراف آنها اجرای سیستم شمع بندی برای زیر سقف ها قرار دادن پانل های سقفی و قالب بندی زیر مناطق اتصال سقف و دیوار ایجاد فضای لازم در کانال ها از طریق دمنده گرما در eps و عبور لوله های تاسیسات.

سازه پاورپوینت 3dپنل

3dپنل سازه متشکل از صفحات ساندویچی به سازه ای اطلاق می شود که کلیه ی بارهای ثقلی و جانبی وارد بر آن توسط صفحات تحمل شود. که با این روش یعنی بدون اسکلت ساختمانهای تا دو طبقه را می توان اجرا کرد. درساختمانهای بلند تر از دو طبقه از این صفحات به صورت مختلط با سیستم قاب بتنی یا فلزی استفاده می شود.که صفحات به عنوان دیوارغیرباربر یا جداکننده کاربرد دارد.

مراحل نصب 3D PANEL

ابتدا زمین را در محل هایی که دیوار باربر وجود دارد رگلاژو سپس شناژ بندی می کنندو پس از آن کف بتنی انجام می شود و میلگرد های انتظار را قرار می دهند. این میلگردها در سازه های بتنی در داخل سوراخهای تعبیه شده توسط مته قرار می گیردو در سازه های فلزی به تیر ها جوش می شوند.پانل ها در محل های مورد نظر با توجه به نقشه های مربوط نصب می گردند . کلیه ی عملیات لوله کشی و سیم کشی را انجام می دهند و چارچوب در وپنجره ها تعبیه می گردد.عملیات شاتکریت توسط پمپاژ سیمان به دیوارها انجام می شود.یکی از مسایل مهم در ارتباط با مقاوم سازی ساختمانهای متشکل از صفحات ساندویچی ایجاد انسجام و یکپارچگی بنا است.انطباق محورهای صفحات روی هم بسیار مهم است.

پاورپوینت کامل 3D Panel (طراحی و تولید صنعتی)

در دنیای امروز که سرعت ساخت، بهره‌وری انرژی و سبکی سازه از اهمیت ویژه‌ای برخوردار است، سیستم‌های ساختمانی نوین مانند دیوارهای سه‌بعدی (3D Panel) نقشی کلیدی ایفا می‌کنند. این سیستم که در دسته مصالح پیش‌ساخته قرار می‌گیرد، ترکیبی هوشمندانه از عایق و سازه است که می‌تواند به عنوان دیوار باربر و غیرباربر و همچنین سقف مورد استفاده قرار گیرد. آشنایی با این تکنولوژی برای معماران و مهندسان امروزی یک ضرورت است تا بتوانند راهکارهای ساختمانی سریع‌تر، اقتصادی‌تر و پایدارتر را در پروژه‌های خود به کار گیرند.

دیوار سه‌بعدی (3D Panel) چیست؟

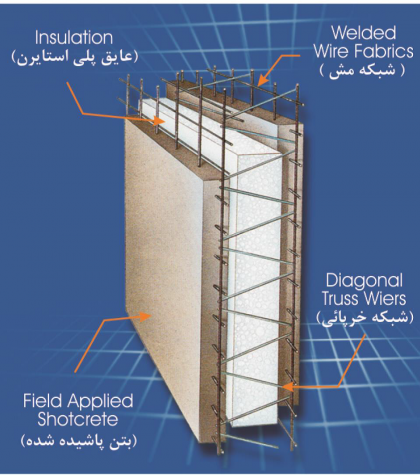

این سیستم ساختمانی از سه لایه اصلی تشکیل شده است:

1. هسته مرکزی: یک لایه عایق پلی‌استایرن منبسط شده (یونولیت) با ضخامت‌های مختلف که نقش اصلی را در عایق‌بندی حرارتی و صوتی ساختمان ایفا می‌کند.
2. شبکه‌های فولادی (مش): دو لایه شبکه فولادی جوش‌شده که در دو طرف هسته عایق قرار می‌گیرند و نقش سازه‌ای را بر عهده دارند.
3. خرپاهای قطری: تعدادی مفتول فلزی که به صورت диагональ دو شبکه فولادی را به یکدیگر متصل کرده و از میان هسته پلی‌استایرن عبور می‌کنند. این خرپاها یکپارچگی پانل را تضمین کرده و مقاومت آن را در برابر نیروهای برشی افزایش می‌دهند.

پس از نصب این پانل‌ها در محل پروژه، دو طرف آن‌ها با بتن پاششی (شاتکریت) پوشانده می‌شود که در نهایت یک دیوار باربر یکپارچه و بسیار مقاوم را تشکیل می‌دهد.

مزایای کلیدی سیستم 3D Panel

• سرعت ساخت بالا: به دلیل پیش‌ساخته بودن و سبکی پانل‌ها، حمل و نصب آن‌ها بسیار سریع انجام می‌شود و زمان کلی اجرای پروژه را به شدت کاهش می‌دهد.
• عایق‌بندی فوق‌العاده: هسته پلی‌استایرن، این دیوارها را به یک عایق حرارتی و صوتی بسیار کارآمد تبدیل می‌کند که منجر به کاهش چشمگیر هزینه‌های سرمایش و گرمایش ساختمان می‌شود.
• سبکی وزن و کاهش بار مرده: این سیستم در مقایسه با دیوارهای آجری یا بتنی سنتی بسیار سبک‌تر است. این امر باعث کاهش بارهای وارده بر فونداسیون و مناسب بودن آن برای مناطق زلزله‌خیز و پروژه‌های اضافه طبقات می‌شود.
• مقاومت در برابر زلزله: یکپارچگی سازه پس از بتن‌پاشی و عملکرد جعبه‌ای ساختمان، مقاومت بسیار خوبی در برابر نیروهای جانبی زلزله ایجاد می‌کند.
• کاهش هزینه‌ها و نخاله‌ها: سرعت بالا و کاهش مصرف مصالح سنگین، هزینه‌های ساخت و حمل‌ونقل را کاهش می‌دهد. همچنین، این سیستم نخاله‌های ساختمانی بسیار کمتری تولید می‌کند.
