دانلود پاورپوینت بررسی هندسه خورشید (تنظیم شرایط محیطی)

پاورپوینت بررسی هندسه خورشید پاورپوینتی کامل که توسط وب سایت و فرروشگاه معماری نوین آرچ برای شما دوستان ارائه شده است در این پاورپوینت تابش آفتاب، ویژگی های اشعه خورشید، توزیع طیف نور خورشید در اتمسفر، محاسبه زاویه تابش و جهت تابش و نحوه محاسبه عمق سایه بان را توضیح داده ایم… یکی از نکات مهم در طراحی ساختمان، موقعیت قرارگیری نسبت به خورشید می باشد. که دقیقا کشیدگی بنا در کدام سمت باشد تا از نور کافی استفاده کنیم و همچنین در جبهه های غربی چگونه سایبان و با چه عمقی در نظر بگیریم. تمامی این نکات طراحی در پاورپوینت بررسی هندسه خورشید برای شما آورده شده است.

فهرست مطالب پاورپوینت بررسی هندسه خورشید:

• تابش آفتاب
• ویژگی های اشعه خورشید
• توزیع طیف نور خورشید در اتمسفر
• موقعیب خورشید
• زاویه تابش
• جهت تابش
• محاسبه ی موقعیت خورشید
• تابش آفتاب و تاثیرات آن بر ساختمان و محیط اطراف
• نقش سایه بان
• تاثیر سایه بان در ساختمان
• دسته بندی انواع سایه بان ها و نحوه کارکرد
• انواع سایه بان از نظر محل قرار گیری
• خارجی
• داخلی
• نحوه محاسبه عمق سایه بان

خلاصه ای از پاورپوینت بررسی هندسه خورشید:

تابش آفتاب:

• خورشید جسم سیاهی است که پیوسته پرتو افکنی می کند.
• آفتاب پرتو الکترومغناطیسی است که از خورشید ساطع می شود .
• طیف نور خوشید ، به طور گسترده به سه قسمت فرابنفش ، قابل رویت و فروقرمز.

توزیع طیف نور خورشید در اتمسفر:

1. جذب: که به وسیله ازون و بخار آب و دی اکسید کربن انجام می گیرد.
2. انعکاس: به وسیله ذرات موجود در هوا صورت می گیرد.
3. پخش: توسط ذراتی که با برخورد به نور خورشید به اطراف پراکنده می شود.

موقعیب خورشید:

در هر نقطه از سطح زمین،مسیر حرکت خورشید در آسمان در روزهای مختلف سال متفاوت است.برای مثال ،حرکت خورشید نسبت به ساختمانی که در نیم کره شمالی و رو به جنوب قرارگرفته،بدین طریق است که در تابستان خورشید از شمال شرقی محوطه ی این ساختمان طلوع و در شمال غربی آن غروب می کند.در زمستان، طلوع خورشید از جنوب شرقی و غروب آن در جنوب غربی محوطه ساختمان مزبور صورت می گیرد و فقط در اول فروردین و اول مهر ماه،خورشیدکاملاً از شرق طلوع کرده،در غرب غروب می کند. موقعیت خورشید را در هر منطقه و در هر زمان می توان به و سیله ی دو زاویه یکی ((زاویه تابش )) و دیگری ((جهت تابش )) مشخص کرد.

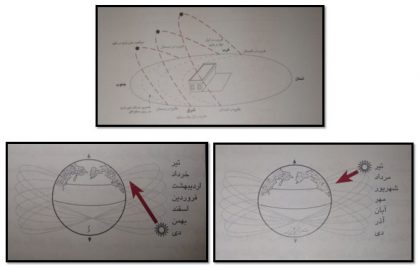

موقعیت خورشید

زاویه تابش:

زاویه ای است که بین امتداد پرتوی خورشید و سطح افق تشکیل می شود

جهت تابش:

زاویه ای است که بین تصویر امتداد پرتو خورشید بر صفحه افق و شمال واقعی پدید می آید. تغییرات روزانه و سالانه ی این دو زاویه به عرض جغرافیایی محل بستگی دارد.

محاسبه ی موقعیت خورشید:

اولین عامل موثر در محاسبه ی موقعیت خورشید ، زاویه ی چرخش خورشید است. این زاویه، زاویه ی است که بین دو صفحه ای که از خط استوا می گذرد و خطی که مرکز زمین و خورشید را به هم متصل می کند، ایجاد می شود و در طول سال از 23.5 درجه به طرف بالای صفحه ی استوا تا 23.5 درجه به طرف پایین صفحه ی استوا یعنی 47 درجه تغییر می یابد. دیگر عوامل موثر در تعیین زاویه ی تابش و جهت تابش، عرض جغرافیایی و زمان مورد نظر است.

مثال:

زاویه تابش و جهت تابش و زاویه سمت الراس را در اول آبان ماه در ساعت 10 صبح برای شهر سنندج محاسبه کنید.

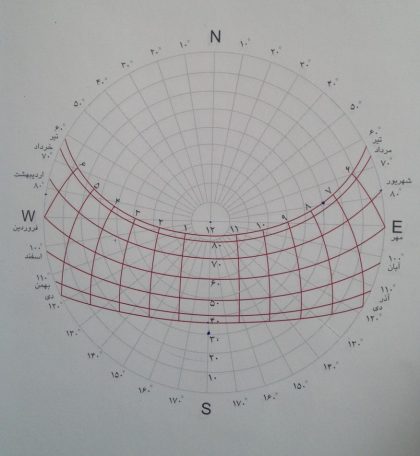

محاسبه زاویه تابش

جواب:

• زاویه سمت الراس : ˚38
• زاویه تابش : ˚52
• جهت تابش: ˚142

نکته: در پاورپوینت بررسی هندسه خورشید تمامی مطالب مربوط به محاسبات با ذکر مثال برای شما آورد شده است.

بررسی هندسه خورشید (تنظیم شرایط محیطی)

خورشید، به عنوان منبع اصلی نور و گرما، حیاتی‌ترین عامل در طراحی معماری اقلیمی است. اما حرکت ظاهری خورشید در آسمان در طول روز و سال، یک الگوی هندسی پیچیده دارد که درک آن برای هر معماری ضروری است. «هندسه خورشید» علمی است که به ما کمک می‌کند این حرکت را پیش‌بینی کرده و از آن به نفع خود استفاده کنیم: در زمستان آن را به داخل ساختمان دعوت کنیم و در تابستان، مانع ورودش شویم. تسلط بر مفاهیمی چون زاویه ارتفاع و زاویه سمت، و توانایی استفاده از ابزارهایی مانند دیاگرام مسیر خورشید، کلید طراحی سایبان‌های موثر، جانمایی صحیح پنجره‌ها و بهینه‌سازی مصرف انرژی است.

مفاهیم کلیدی در هندسه خورشید

برای تحلیل موقعیت خورشید در آسمان، از دو زاویه اصلی استفاده می‌کنیم:

1. زاویه ارتفاع (Altitude): این زاویه، ارتفاع خورشید را نسبت به خط افق نشان می‌دهد. در هنگام طلوع و غروب، این زاویه صفر است و در ظهر خورشیدی (Solar Noon) به بیشترین مقدار خود می‌رسد. زاویه ارتفاع در تابستان بسیار بیشتر از زمستان است.
2. زاویه سمت (Azimuth): این زاویه، موقعیت خورشید را در امتداد خط افق نسبت به جهت شمال (یا جنوب) مشخص می‌کند. این زاویه به ما می‌گوید که خورشید در کدام جهت جغرافیایی قرار دارد (مثلاً جنوب شرقی).

این دو زاویه در هر ساعت از روز و برای هر روز از سال، بسته به عرض جغرافیایی مکان مورد نظر، متفاوت هستند. به همین دلیل، طراحی در تبریز با طراحی در بوشهر نیازمند تحلیل‌های خورشیدی متفاوتی است.

دیاگرام مسیر خورشید: نقشه راه معمار دیاگرام مسیر خورشید (Solar Path Diagram) یک ابزار گرافیکی حیاتی است که مسیر حرکت خورشید در آسمان را در یک مکان خاص و در تمام طول سال نشان می‌دهد. این دیاگرام به معمار اجازه می‌دهد تا:

• تحلیل سایه‌اندازی: با استفاده از این نمودار می‌توان به راحتی بررسی کرد که ساختمان‌های مجاور، درختان یا حتی خود فرم ساختمان، در چه ساعاتی از روز و در کدام فصول بر روی بخش‌های مختلف سایت یا نماها سایه می‌اندازند.
• طراحی سایبان‌های کارآمد: این دیاگرام به ما نشان می‌دهد که برای جلوگیری از تابش مستقیم در تابستان و بهره‌مندی از آن در زمستان، سایبان‌ها باید چه ابعاد و شکلی داشته باشند. به عنوان مثال، برای پنجره‌های جبهه جنوبی (در نیمکره شمالی)، سایبان‌های افقی بهترین عملکرد را دارند، زیرا خورشید تابستان در ارتفاع بالا و خورشید زمستان در ارتفاع پایین قرار دارد. اما برای جبهه‌های شرقی و غربی، سایبان‌های عمودی مؤثرتر هستند، زیرا خورشید در این جبهه‌ها با زاویه ارتفاع کم طلوع و غروب می‌کند.
• جانمایی فضاها: با تحلیل این نمودار می‌توان فضاهایی که نیاز به نور و گرمای بیشتری دارند (مانند نشیمن) را در جبهه جنوبی و فضاهایی که به نور مستقیم نیاز ندارند یا گرمای زیادی تولید می‌کنند (مانند آشپزخانه یا گاراژ) را در جبهه‌های دیگر جانمایی کرد.

استفاده از نرم‌افزارها در تحلیل خورشیدی

امروزه نرم‌افزارهای معماری مانند Revit, SketchUp (با افزونه‌های مربوطه) و نرم‌افزارهای تخصصی تحلیل اقلیمی مانند Ecotect یا Ladybug برای Grasshopper، فرآیند تحلیل هندسه خورشید را بسیار ساده‌تر و دقیق‌تر کرده‌اند. این ابزارها به معماران اجازه می‌دهند تا به صورت سه‌بعدی و پویا، سایه‌اندازی را شبیه‌سازی کرده و تأثیر تصمیمات طراحی خود را بر میزان دریافت نور و انرژی خورشیدی به صورت آنی مشاهده کنند. این شبیه‌سازی‌ها به انتخاب بهترین جهت‌گیری ساختمان، ابعاد پنجره‌ها و طراحی بهینه پوسته خارجی کمک شایانی می‌کنند.

نتیجه‌گیری

هندسه خورشید، الفبای طراحی اقلیمی است. درک آن به معمار این قدرت را می‌دهد که از یک طراح منفعل که صرفاً فرم‌های زیبا خلق می‌کند، به یک طراح فعال و آگاه تبدیل شود که ساختمان‌هایی هوشمند، کم‌مصرف و سرشار از آسایش برای ساکنانش می‌آفریند. نادیده گرفتن مسیر حرکت خورشید در آسمان، به مثابه طراحی یک کشتی بدون در نظر گرفتن جهت باد و جریان آب است. با به کارگیری صحیح اصول هندسه خورشید، می‌توانیم ساختمان‌هایی طراحی کنیم که با ریتم طبیعت هماهنگ بوده و به جای مصرف انرژی، از آن بهره ببرند.
