دانلود پاورپوینت مسايل اجرايي ساختمان

پاورپوینت مسايل اجرايي ساختمان پاورپوینتی کامل در 49 اسلاید که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آورده شده است به بررسی کامل مسائل اجرایی در یک ساختمان پرداخته است. د این پاورپوینت به زهكشي ساختمان، محوطه سازي، تاسيسات زيربنايي، دفع فاضلاب، امكانات فراردر زمان اتش سوزي، اكوستيك، آسانسور و… پرداخته ایم که در ادامه به معرفی کامل آن خواهیم پرداخت:

فهرست مطالب پاورپوینت مسايل اجرايي ساختمان:

• 1-زهكشي ساختمان
• 2-محوطه سازي
• 3-تاسيسات زيربنايي
• 4-دفع فاضلاب
• 5-امكانات فراردر زمان اتش سوزي
• 6-اكوستيك
• 7-آسانسور

زهکشی

خلاصه ای از پاورپوینت مسايل اجرايي ساختمان:

• زهکشی: نفوذ رطوبت بر اثر بارندگي و عوامل ديگري مانند نشت آب از لوله هاي فرسوده شهري و نفوذ آب از جوهاي روان آب و همچنين چاه هاي فاضلاب به درون ساختمان باعث آسيب ديدن پي ساختمان خواهد شد.

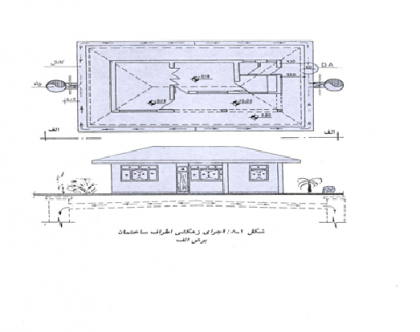

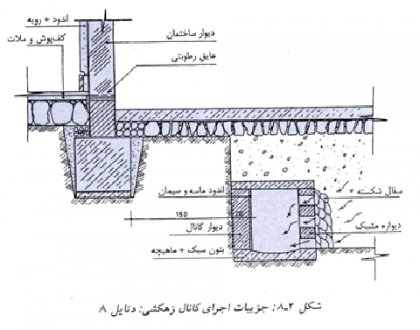

• نحوه اجرایه زهکشی:به فاصله حدود 130 تا 150 سانتي متر از چهار طرف ساختمان كانالي به عرض 100 سانتي متر حفر مي شود وتا 70 سانتيمتر پايين تر از راستاي زير پي ادامه مي يابد سپس يك يا دو چاه حدودا عميق نيز كنده ميشود.پاورپوینت مسايل اجرايي ساختمان

زهکشی

• مسیرهای سواره رو:در مجتمع هاي مسكوني كه اتومبيل در محوطه ان امد وشد دارد سطح محوطه بايد بيشتر بتون ريزي باشد زيرا اسفالت مقاومت بتون را نداشته وباعث گرم شدن محيط در تابستان خواهد شد.
• مسیرهای پیاده رو:چنانچه سطح زمين طبيعي گود باشد گراول ريزي تا سطح لازم اجرا شده وبا عمل غلطك زني كاملآ متراكم ميشود .در اجراي كفپوش از مواييك هاي آجدار وفرم دار استفاده ميشود.زيرا عدم استفاده از موزايك هاي اجدار سانحه افرين خواهد بود.

باغچه سازي و جوي سازي عميق در محوطه سازي در پاورپوینت مسايل اجرايي ساختمان

• در عرض لازم بتون ريزي مگر حدودا تا 10 سانتي متر اجرا خواهد شد.
• ملات براي زير ذو جدول بتوني سر تا سر پهن شده و دوبلوك بتوني به فاصله 60 سانتيمتر براي جو سازي با ريسمان كشي در محل مستقر مي گردد.
• بلوك بتوني باعرض كمتر جهت پياده رو با عرض خواسته شده براي باغچه در محل روي ملات ماسه و سيمان با ريسمان كشي در طول مستقر مي شود.
• براي نگه داشتن سه بلوك بتوني جدول قالب بندي در پشت انها انجام شده و چهار ديواره پشتواره عمودي بتون ريزي مي شود.

باغچه

اب در پاورپوینت مسايل اجرايي ساختمان

• تامين اب سرد : سازمان اب با نصب شيري برروي لوله اصلي انشعابي به شير فلكه داخل اتاقك محافظ كه درست در بيرون محوطه ساختمان قرار دارد ميدهد
• اتاقك شير فلكه بايد حداقل 60سانتي متر ازبا ديوار خاجي فاصله داشته باشد و بايد در عمقي قرار گيرد كه تحت تاثير يخ زدگي يا رفت وامد سنگين قرار نگيرد كه براي لوله كشي خانگي معمولا 76 سانتي متر توصيه ميگردد.پاورپوینت مسايل اجرايي ساختمان

اب

مشخصات يك سيستم فاضلاب نمونه در پاورپوینت مسايل اجرايي ساختمان

• 1- مصالح مورد استفاده بايد مقاوم وبا دوام باشند.
• 2-تمام قسمت هاي فاضلاب بايد قابل دسترسي باشند تا بتوان كار بازرسي و نظافت را انجام داد.
• 3- لوله هاي فاضلاب تاحد امكان بايد مستقيم كار گذاشته شوند.
• 4- لوله هاي فاضلاب بايد به صورت شيبدار كار گذاشته شوند. تا كار جريان يافتن فضولات به شكل اتوماتيك صورت گيرد.
• 5- در محل وروديهاي فاضلاب بايد سيفون يا شترگلو كار گذاشته شودتا از ورود بوي بد به داخل ساختمان جلوگيري شود.
• درمكانهايي كه لوله هاي فاضلاب تغيير شيب يا جهت ميدهند بايد اتاقكهاي بازديد كار گذاشته شود.
• براي اجتناب از خسارات ناشي از رفت و امد ، عمق كارگذاري لوله فاضلاب حداقل 450ميليمتر در نظر گرفته ميشود.

کانال تاسیسات

تعاریف در پاورپوینت مسايل اجرايي ساختمان:

• آسانسور :وسيله اي است متشكل از كابين و معمولا وزنه تعادل و اجزا ديگر كه با روش هاي مختلفي مسافر يا بار يا هردو را در مسير بين طبقات ساختمان جابجا مي‌كند.
• بالا سري :فاصله قايم بين كف بالاترين توقف تا زير سقف اسانسور را بالا سري گويند.
• تراز طبقه شدن : منظور هم تراز شدن كف كابين با كف تمام شده طبقه در محل ورودي به اسانسور است.
• سيستم ترمز ايمني ( پاراشوت ) : سيستم مكانيكي كه ترجيحا در قسمت زيرين با بالا ي چهار چوب (يوك) كابين يا وزنه تعادل قرار ميگيرد و در مواقع اضطراري با افزايش غير عادي سرعت فعال شده و سبب توقف كابين ميشود.
• چاه : فضايي است كه ريل و برخي تجهيزات اسانسور در ان نصب ميشوند وكابين ووزنه تعادل در اين مكان حركت مي نمايد.
• چاهك: فاصله قايم بين كف پايين ترين توقف تا كف چاه (با ابعاد چاه اسانسور ) را چاهك ميگويند.

پاورپوینت مسائل اجرایی ساختمان

دانش معماری بدون درک عمیق از “مسائل اجرایی ساختمان” ناقص است. تبدیل طرح‌های زیبا و پیچیده روی کاغذ به یک بنای واقعی و استوار، نیازمند آگاهی از تکنیک‌های ساخت، خواص مصالح، مدیریت کارگاه و هماهنگی بین تیم‌های مختلف است. یک پاورپوینت در این زمینه باید به صورت یک راهنمای عملی، مراحل و چالش‌های کلیدی در فرآیند ساخت را تشریح کند.

مبحث اول باید به مراحل پیش از ساخت اختصاص یابد. این مرحله شامل تجهیز کارگاه (شامل ساخت اتاق‌های موقت، انبار، حصارکشی و تامین آب و برق)، بررسی‌های ژئوتکنیک و آزمایش خاک برای طراحی پی، و گودبرداری و پایدارسازی گود است. پایدارسازی جداره‌های گود به روش‌های مختلفی مانند نیلینگ، انکراژ یا سازه نگهبان خرپایی، یکی از حساس‌ترین و پرخطرترین مراحل ساخت در پروژه‌های شهری است و نیازمند محاسبات دقیق و اجرای صحیح است.

مبحث دوم، اجرای سازه ساختمان است. این بخش باید به تفکیک دو نوع سازه رایج ارائه شود: سازه‌های بتنی و سازه‌های فولادی. در سازه‌های بتنی، مواردی چون انواع قالب‌بندی (چوبی، فلزی)، آرماتوربندی (نحوه خم، برش و بستن میلگردها)، و فرآیند بتن‌ریزی (شامل ساخت، حمل، ریختن و عمل‌آوری بتن) باید تشریح شود. در سازه‌های فولادی، به جزئیات ساخت و نصب ستون‌ها و تیرها، انواع اتصالات (پیچی و جوشی)، و روش‌های مهاربندی برای مقابله با نیروهای جانبی پرداخته می‌شود. نمایش جزئیات اجرایی (Details) و تصاویر کارگاهی در این بخش بسیار مفید خواهد بود.

مبحث سوم به مرحله سفت‌کاری و نازک‌کاری می‌پردازد. سفت‌کاری شامل اجرای دیوارها (آجری، بلوکی، یا سیستم‌های نوین مانند درای وال)، اجرای سقف‌ها و شیب‌بندی بام است. نازک‌کاری، مرحله‌ای است که چهره نهایی بنا را شکل می‌دهد و شامل اجرای تاسیسات مکانیکی و برقی، کف‌سازی، گچ‌کاری، نصب در و پنجره، کاشی‌کاری، نقاشی و اجرای نما می‌شود. چالش اصلی در این مرحله، هماهنگی بین گروه‌های مختلف کاری (لوله کش، برق‌کار، گچ‌کار و…) و رعایت ترتیب و توالی صحیح فعالیت‌ها برای جلوگیری از دوباره‌کاری و تداخل است.

مبحث چهارم باید به اجرای نما به عنوان پوسته بیرونی و هویت بصری ساختمان بپردازد. انواع نماها مانند نمای سنگی، آجری، کامپوزیت و نماهای خشک (Dry Façade) باید معرفی شوند. در نماهای خشک که با یک سیستم زیرسازی فلزی به سازه اصلی متصل می‌شوند، جزئیات اجرایی مربوط به نصب پروفیل‌ها، عایق حرارتی و پنل‌های نهایی از اهمیت بالایی برخوردار است. در نهایت، یک پاورپوینت جامع باید به اهمیت مدیریت پروژه و کنترل کیفیت در تمام مراحل، از تهیه مصالح استاندارد تا نظارت دقیق بر اجرای صحیح جزئیات، تاکید کند تا بنای نهایی، ایمن، با دوام و مطابق با نقشه‌های طراحی باشد.
