دانلود پاورپوینت معماری سازه های نگهبان

پاورپوینت معماری سازه های نگهبان در 30 اسلاید د رابتدا به تعریف سازه نگهبان و سپس به اصول اجرایی و روش های اجرایی آن می پردازد پاورپوینت معماری سازه های نگهبان با توجه به شرایط گود و همچنین شرایط منطقه روش اجرای سازه را پیشنهاد می کند همچنین در این پاورپوینت روش اجرایی هر کدام از سازه ها با ارائه تصاویر و تجزیه و تحلیل نیروهای وارده به سازه به طور کامل توضیح داده شده است شما می توانید پاورپوینت معماری و پروژهای معماری را با هر موضوعی از وب سایت فروشگاه معماری نوین آرچ در یافت نمایید

فهرست مطالب

• سازه های نگهبان
• چگونگی پایدارسازی دیواره گود
• روش های پایدار سازی دیواره گود (سازه نگهبان)
• روش مهارسازی
• روش دوخت به پشت
• روش دیافراگمی
• روش مهار متقابل
• روش سپرکوبی
• روش میخکوبی
• روش اجرای شمع
• روش خرپایی مورب
• روش خرپایی موازی

روش های اجرایی سازه نگهبان

خلاصه ای از متن پاورپوینت معماری سازه های نگهبان

در بسياري از پروژه هاي ساختماني لازم است که زمين به صورتي خاکبرداري شود که جداره هاي آن قائم يا نزديک به قائم باشد. اين کار ممکن است به منظور احداث زير زمين ، کانال ، منبع آب و .. صورت گيرد. فشار جانبي وارد بر اين جداره ها ناشي از رانش خاک بر اثر وزن خود آن ، و نيز سربار هاي احتمالي روي خاک کنار گود مي باشد. اين سربارها مي توانند شامل خاک بالاتر از تراز افقي لبه ي گود ، ساختمان مجاور ، بارهاي ناشي از بهره برداري از معابر مجاور و … باشند. به منظور جلوگيري از ريزش ترانشه و تبعات منفي احتمالي ناشي از اين خاکبرداري ، سازه هاي موقتي را براي مهار ترانشه اجرا مي کنند که به آن سازه هاي نگهبان مي گويند.

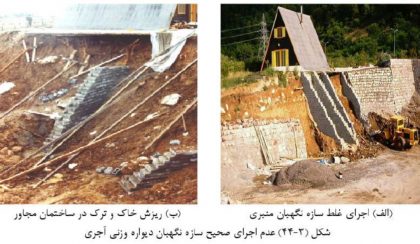

چگونگی پایدارسازی دیواره گود

زمانی که در یک محل گودبرداری می شود و دیواره ای قائم از خاک ایجاد می گردد، بر این دیواره قائم دو دسته نیرو اعمال می شود . دسته اول نیروهای محرک بوده و دسته دوم نیروهای مقاوم نامیده می شوند. نیروهای محرک به نیروهایی گفته می شود که تمایل به تخریب دیواره گود دارند و در مقابل نیروهای مقاوم نیروهایی هستند که تمایل به پایداری و جلوگیری از ریزش گود را دارند . حال اگر مجموع نیروهای محرک(نیروهایی که باعث تخریب دیواره می شوند) از مجموع نیروهای مقاوم (نیروهایی که از ریزش دیواره جلوگیری می نمایند) بیشتر باشد، دیواره گود ریزش خواهد کرد و اگر مجموع نیروهای مقاوم از مجموع نیروهای محرک بیشتر باشد دیواره پایدار خواهد بود.

روش مهارسازی

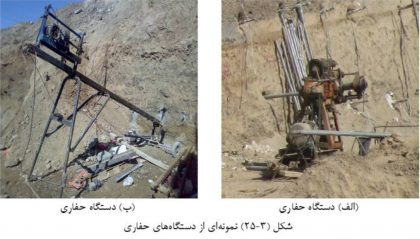

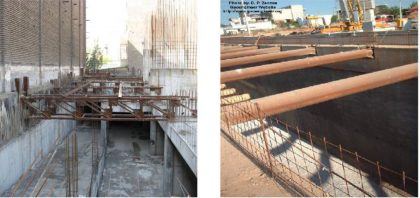

در این روش ابتدا در حاشیه زمین و در فواصل معین و محاسبه شده چاهک هایی حفر می شود.عمق این چاهک ها حداقل3/1 برابر عمق گودبرداری می باشد. پس از حفر چاهک ها در قسمت انتهایی چاهک آرماتورگذاری صورت می گیرد.سپس داخل چاهک ها پروفیل های مناسب(معمولا I  شکل ) قرارداده می شود.حال قسمت آرماتور گذاری شده انتهای چاهک بتن ریزی می شود. پس از اولین مرحله گودبرداری ، در بدنه گود سوراخ هایی افقی یا مایل با قطر 10 تا 15 سانتی متر حفاره شده و درون سوراخ ها پس از قراردادن میلگرد، تزریق بتن انجام می شود. پس از انجام مراحل فوق ، جهت جلوگیری از ریزش خاک بین پروفیل ها ، باید بین پروفیل های قائم بوسیله پانلهای بتنی پیش ساخته و یا بتن درجا مهار مناسب انجام شود.غالباً روی دیوار آرماتوربندی و سپس بتن پاشی انجام می دهیم

معماری سازه‌های نگهبان: تلفیق مهندسی و زیبایی‌شناسی

سازه‌های نگهبان، عناصری حیاتی در مهندسی عمران و معماری هستند که برای مقاومت در برابر فشار جانبی خاک و پایدارسازی شیب‌های طبیعی یا مصنوعی طراحی و اجرا می‌شوند. اگرچه وظیفه اصلی این سازه‌ها کاملاً عملکردی و مهندسی است، اما حضور گسترده آن‌ها در فضاهای شهری، محوطه‌سازی‌ها و پروژه‌های عمرانی، جنبه‌های زیبایی‌شناختی و معماری آن‌ها را نیز به همان اندازه حائز اهمیت می‌سازد. یک سازه نگهبان که به خوبی طراحی شده باشد، نه تنها ایمنی و پایداری را تضمین می‌کند، بلکه می‌تواند به عنصری زیبا، هویت‌بخش و هماهنگ با محیط اطراف خود تبدیل شود.

انواع سازه‌های نگهبان و کاربردهای آن‌ها

سازه‌های نگهبان بر اساس مکانیسم عملکرد، مصالح و روش ساخت به انواع مختلفی تقسیم می‌شوند که هر یک برای شرایط خاصی مناسب هستند:

1. دیوارهای وزنی (Gravity Walls): این دیوارها از وزن خود برای مقابله با فشار خاک استفاده می‌کنند و معمولاً از بتن، سنگ یا بلوک‌های بنایی ساخته می‌شوند. به دلیل حجم زیاد مصالح، برای ارتفاعات کم تا متوسط مناسب هستند. دیوارهای سنگی وزنی می‌توانند با بافت طبیعی خود، زیبایی خاصی به محوطه ببخشند.
2. دیوارهای طره‌ای (Cantilever Walls): این دیوارها که معمولاً از بتن مسلح ساخته می‌شوند، از یک دیوار عمودی نازک (ساقه) و یک پی گسترده (پاشنه و پنجه) تشکیل شده‌اند. وزن خاک روی پاشنه دیوار به پایداری آن کمک می‌کند. این نوع دیوار برای ارتفاعات متوسط (تا حدود 8 متر) بسیار رایج و اقتصادی است.
3. دیوارهای سپری (Sheet Pile Walls): این دیوارها از صفحات فلزی یا بتنی پیش‌ساخته تشکیل شده‌اند که در زمین کوبیده می‌شوند. برای خاک‌های نرم و در پروژه‌هایی که فضای کار محدود است (مانند کانال‌ها و گودبرداری‌های موقت) کاربرد دارند.
4. دیوارهای مهار شده (Anchored Walls): در این روش، برای پایدارسازی دیوارهای بلند یا افزایش مقاومت دیوارهای موجود، از مهارهای فولادی (انکر) استفاده می‌شود که در داخل توده خاک پشت دیوار تزریق و تثبیت می‌شوند. این روش انعطاف‌پذیری زیادی در طراحی ایجاد می‌کند.
5. خاک مسلح (Reinforced Soil): این یک تکنیک نوین است که در آن، با قرار دادن تسمه‌های فلزی یا ژئوگریدهای پلیمری در داخل خاکریز، مقاومت کششی خاک افزایش یافته و یک توده یکپارچه و پایدار ایجاد می‌شود. نمای این دیوارها را می‌توان با بلوک‌های بتنی پیش‌ساخته، پنل‌های مختلف یا پوشش گیاهی طراحی کرد که از نظر زیبایی‌شناختی بسیار متنوع است.

جنبه‌های معماری و زیبایی‌شناختی

یک معمار یا طراح منظر، سازه نگهبان را نه به عنوان یک مشکل مهندسی، بلکه به عنوان یک فرصت طراحی می‌بیند. با توجه به مقیاس و موقعیت، این دیوارها می‌توانند تأثیر بصری قابل توجهی بر محیط داشته باشند. برخی از ملاحظات کلیدی در طراحی معماری سازه‌های نگهبان عبارتند از:

• بافت و مصالح: انتخاب مصالح نما نقش تعیین‌کننده‌ای در هویت بصری دیوار دارد. استفاده از سنگ طبیعی یا طرح سنگ، بافت گرم و ارگانیکی ایجاد می‌کند. بتن اکسپوز (نمایان) می‌تواند ظاهری مدرن و مینیمال داشته باشد. استفاده از پنل‌های پیش‌ساخته با طرح‌ها و رنگ‌های متنوع، امکان خلاقیت بیشتری را فراهم می‌کند.
• فرم و شکل: شکستن یک دیوار بلند و یکنواخت به صورت پلکانی یا ایجاد منحنی در پلان، می‌تواند از نظر بصری جذاب‌تر باشد و از حس压迫کننده دیوار بکاهد. ایجاد تراس‌ها و سکوهای کاشت گیاه بر روی دیوار، آن را به یک “دیوار سبز” زنده تبدیل می‌کند.
• ادغام با منظر: بهترین طراحی‌ها، آن‌هایی هستند که سازه نگهبان را به بخشی جدایی‌ناپذیر از محوطه تبدیل می‌کنند. این کار می‌تواند از طریق امتداد دادن دیوار برای ایجاد یک نشیمن، ترکیب آن با پله‌ها و رمپ‌ها، یا استفاده از آن به عنوان پس‌زمینه‌ای برای یک آب‌نما یا اثر هنری صورت گیرد.
• نورپردازی: نورپردازی مناسب در شب می‌تواند بافت، فرم و جزئیات دیوار را برجسته کرده و علاوه بر ایجاد زیبایی، به افزایش ایمنی محیط نیز کمک کند.

در نهایت، طراحی موفق سازه‌های نگهبان نیازمند همکاری نزدیک میان مهندس عمران و معمار است. مهندس، پایداری و ایمنی سازه را تضمین می‌کند و معمار، آن را به عنصری تبدیل می‌کند که به کیفیت فضایی و بصری محیط می‌افزاید. این سازه‌های ضروری، زمانی که با دیدی خلاقانه طراحی شوند، می‌توانند از عناصری صرفاً عملکردی به نقاط عطف زیبایی‌شناختی در منظر شهری و طبیعی تبدیل شوند.
