دانلود پاورپوینت معماری رادیاتور قرنیزی

پاورپوینت معماری رادیاتور قرنیزی پاورپوینتی با 25 اسلاید که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آماده و مهیا گردیده شده است. درس عناصر و جزئیات ساختمانی یکی از دروس دانشگاهی است که نیاز به بررسی کامل سیتم های ساختمانی و تاسیساتی مدرن در دوره پیشرقت نکنولوژی و صنعت ساختمان دارد. رادیاتور قرنیزی  یه عنوان ایده ای جدید در گرم کردن منازل مسکونی و ساختمان های اداری و تجاری به کار برده می شود. در ادامه به معرفی کامل پاورپوینت معماری رادیاتور قرنیزی خواهیم پرداخت:

فهرست مطالب پاورپوینت معماری رادیاتور قرنیزی:

• معرفی مصالح
• تاریخچه رادیاتور قرنیزی
• مقایسه بامصالح قبلی با جدید
• نحوه اجرا

خلاصه ای از پاورپوینت معماری رادیاتور قرنیزی

تاریخچه رادیاتور قرنیزی:

رادیاتورهای شوفاژ امروزه جزو پرکاربردترین تجهیزات گرمایشی در ساختمانهای عمومی و منازل می باشند. اولین شخصی که سیستم گرمایش آبگرم مرکزی را ابداع نمود تریو سوئدی در سال ۱۷۱۶ میلادی بود .در سال ۱۷۷۰ جیمز وات برای اولین بار از رادیاتور های چند تکه که با بخار آب گرم می شد برای گرمایش استفاده نمود. این سیستم گرمایی تکامل جدی یافت تا آن که در سال ۱۸۳۱، پرکنیز سیستم کامل گرمایش با آبگرم که مجهز به مخزن انبساط بود را به نام خود به ثبت رساند. کامل ترین سیستم گرمایشی آبگرم که شباهت زیادی با سیستم های متداول امروزی نیز دارد در سال ۱۸۳۳ توسط مهندس انگلیسی به نام پالکو ابداع گردید. از سال۱۹۵۰ که پمپهای آبگردان وارد سیستم های گرمایشی گردید رویکرد عمومی مردم به استفاده از شوفاژ به طور قابل ملاحظه ای افزایش یافت .

اولین نمونه از رادیاتور قرنیزی که بر گرفته از همین اصول میباشد در سال ۲۰۰۸ در کشور انگلستان اختراع و با نام تجاری ترما اسکیرت به بازار معرفی گردید این نمونه از رادیاتور قرنیزی ساختاری بسیار ساده داشته و قسمت گرمایشی آن شامل یک پوسته آلومینیومی میباشد که در پشت آن دو مجرای بیضی شکل جهت رفت و برگشت آب گرم تعبیه شده است.

مقایسه با دیگر سیستم های گرمایشی:

در حال حاضر با پیشرفت تکنولوژی و صنعت رو به رشد تأسیسات و ساختمان دیگر در کمتر ساختمان نوسازی شاهد احداث سیستم های قدیمی مانند بخاری نفتی , بخاری گازی و شومینه که تقریباً از رده خارج شده اند می باشیم. دلیل به کارگرفته نشدن این سیستم ها نیز به دلیل بهره وری بسیار پایین و مشکلات عدیده ی خاص خود هستند که جهت اکثر قضیه ثابت شده است, لذا ما در این مبحث رادیاتور قرنیزی را با دو سیستم رایج فعلی “رادیاتورهای پره ای و پنلی ” و “سیستم گرمایش از کف” که عمدتاً در حال استفاده است مقایسه می کنیم.

مقایسه رادیاتور قرنیزی با رادیاتورهای پره ای و پنلی:

• رادیاتور قرنیزی برعکس رادیاتور پنلی دو منظوره است یعنی علاوه بر سیستم گرمایشی , قرنیز منزل را نیز شامل می شود
• رادیاتور قرنیزی بین 20 الی 25 درصد از بهره وری انرژی بیشتری  نسبت به رادیاتور پنلی برخوردار است.
• رادیاتور قرنیزی با تمامی سیستم های گرمایش انرژی تجدید پذیر و حتی دیگ های بخار معمولی کار می کند.
• صرفه جویی در فضا , آزاد کردن دیوارها و آزادی عمل در چیدمان اتاق , که رادیاتور پنلی این ویژگی را ندارد.

شرکت شعله گستران غرب افروز تنها تولید کننده انحصاری رادیاتور قرنیزی:

رادیاتور ئارتین:در مناطق مرکزی ایران ، که دارای آب و هوایی خشک و کویری می باشد تنها گرمایش از طریق تابش ، که در نمونه انگلیسی رادیاتور قرنیزی مورد استفاده قرار می گرفت ، کافی نبود از این رو شرکت شعله گستران غرب افروز به عنوان اولین و تنها ترین تولید کننده رادیاتور قرنیزی در ایران دست به طراحی مدل ئارتین خود زد. این مدل از رادیاتور قرنیزی شعله گستر با افزایش سهم انتقال حرارت به صورت همرفتی توانست مشکل عمده مناطق خشک ایران را حل نماید و گرمایش مطلوبی را در منازل هموطنان عزیز به ارمغان آورد.

معماری رادیاتور قرنیزی: گرمایشی نامرئی، طراحی یکپارچه

در طراحی داخلی مدرن که بر خطوط صاف، فضاهای خلوت و مینیمالیسم تأکید دارد، عناصر تأسیساتی مزاحم مانند رادیاتورهای پره‌ای سنتی، می‌توانند به یک چالش بزرگ برای معماران و طراحان تبدیل شوند. این رادیاتورها نه تنها فضای مفیدی از دیوار را اشغال می‌کنند، بلکه از نظر بصری نیز اغلب با زیبایی‌شناسی طراحی معاصر در تضاد هستند. رادیاتور قرنیزی به عنوان یک راه حل هوشمندانه و نوآورانه، این چالش را با ادغام کامل سیستم گرمایشی در قرنیز دیوار، برطرف می‌کند.

رادیاتور قرنیزی چیست و چگونه کار می‌کند؟

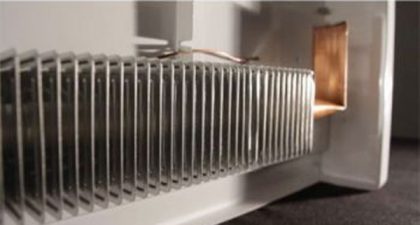

رادیاتور قرنیزی، همانطور که از نامش پیداست، یک سیستم گرمایشی است که در قالب پروفیل‌های آلومینیومی شبیه به قرنیزهای معمولی، در پایین‌ترین قسمت دیوار و در محل اتصال دیوار به کف نصب می‌شود. در داخل این پروفیل‌های آلومینیومی، لوله‌های آب گرم (معمولاً از جنس مس) قرار دارند.

نحوه عملکرد: آب گرم تولید شده توسط پکیج یا موتورخانه، در لوله‌های مسی داخل قرنیز جریان می‌یابد. گرمای آب به بدنه آلومینیومی که یک رسانای حرارتی عالی است، منتقل می‌شود. پروفیل آلومینیومی گرما را به دو روش به محیط منتقل می‌کند:

1. گرمایش تابشی (Radiation): سطح داغ قرنیز، گرما را به صورت امواج فروسرخ به اشیاء و افراد داخل اتاق می‌تاباند.
2. گرمایش همرفتی (Convection): هوای سردتر نزدیک به کف، پس از برخورد با سطح داغ رادیاتور قرنیزی، گرم شده، به سمت بالا حرکت می‌کند و جای خود را به هوای سرد جدید می‌دهد. این چرخش طبیعی هوا (اثر دودکشی)، به تدریج دمای کل اتاق را به طور یکنواخت افزایش می‌دهد.

این سیستم با ایجاد یک “پرده حرارتی” در اطراف محیط اتاق، از نفوذ سرما از دیوارهای خارجی و پنجره‌ها جلوگیری کرده و آسایش حرارتی مطلوبی را فراهم می‌کند.

مزایای رادیاتور قرنیزی در معماری و طراحی داخلی

• یکپارچگی با طراحی و آزادسازی فضا: این مهم‌ترین مزیت رادیاتور قرنیزی است. با حذف رادیاتورهای دیواری، دست طراح برای چیدمان مبلمان، نصب قفسه‌ها یا ایجاد دیوارهای صاف و یکدست کاملاً باز می‌شود. این سیستم کاملاً نامرئی است و در طراحی داخلی ادغام می‌شود.
• توزیع یکنواخت گرما: برخلاف رادیاتورهای سنتی که گرما را در یک نقطه متمرکز می‌کنند و باعث ایجاد اختلاف دما در نقاط مختلف اتاق می‌شوند، رادیاتورهای قرنیزی گرما را به صورت یکنواخت در سطح وسیعی از پیرامون اتاق توزیع می‌کنند. این امر منجر به آسایش حرارتی بهتر و کاهش اتلاف انرژی می‌شود.
• صرفه‌جویی در مصرف انرژی: به دلیل سطح انتقال حرارت گسترده و دمای بهره‌برداری پایین‌تر آب (در مقایسه با رادیاتورهای پره‌ای)، رادیاتورهای قرنیزی می‌توانند تا ۲۰-۳۰ درصد در مصرف انرژی صرفه‌جویی کنند. این سیستم‌ها با منابع انرژی تجدیدپذیر مانند پمپ‌های حرارتی نیز سازگاری بسیار خوبی دارند.
• سرعت پاسخ‌دهی بالا: به دلیل حجم آبگیری کم و استفاده از آلومینیوم با رسانایی بالا، این سیستم به سرعت به تغییرات دمایی پاسخ داده و محیط را گرم می‌کند.
• بهداشت و ایمنی: عدم وجود پره‌ها و گوشه‌های تیز، تمیز کردن آن‌ها را آسان‌تر کرده و از تجمع گرد و غبار جلوگیری می‌کند. همچنین سطح آن‌ها به اندازه‌ای داغ نمی‌شود که باعث سوختگی شود، لذا برای اتاق کودکان ایمن‌تر است.

ملاحظات اجرایی

• نصب دقیق: نصب این سیستم نیاز به دقت بالایی دارد تا پروفیل‌ها کاملاً تراز و آب‌بند باشند.
• هزینه اولیه: هزینه اولیه خرید و نصب رادیاتورهای قرنیزی ممکن است از رادیاتورهای پره‌ای سنتی بالاتر باشد، اما این هزینه در بلندمدت با صرفه‌جویی در مصرف انرژی جبران می‌شود.
• محدودیت در پوشاندن: نباید جلوی رادیاتورهای قرنیزی را با مبلمان سنگین یا پرده‌های بلند پوشاند، زیرا این کار مانع از گردش صحیح هوا و توزیع گرما می‌شود.

نتیجه‌گیری

رادیاتور قرنیزی نمونه‌ای برجسته از چگونگی تلفیق هوشمندانه تکنولوژی تأسیسات با طراحی معماری است. این سیستم با ارائه یک راه حل گرمایشی کارآمد، بهداشتی و کم‌مصرف که از نظر بصری کاملاً نامرئی است، به معماران و طراحان داخلی اجازه می‌دهد تا فضاهایی خالص‌تر، یکپارچه‌تر و آزادتر خلق کنند و به زیبایی‌شناسی مینیمالیسم در معماری معاصر پاسخ دهند.
