دانلود پاورپوینت نماهای دو جداره

پاورپوینت نماهای دو جداره در 23 اسلاید به بررسی نماهای دو جداره و همچنین طبقه بندی تهویه و مزایا و معایب آن ها و همچنین بررسی جزئیات اجرایی آن می پردازد.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد. پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب پاورپوینت نماهای دو جداره

• تاریخچه
• معرفی
• مفهوم
• طراحی معماری
• مزایا
• معایب
• طبقه بندی Double skin façade

پاورپوینت نماهای دو جداره

ایده ساخت نمای دو جداره

پس از بحران انرژی در دهه 70 ميلادي ايده تحول اساسی در ساختار نمای بيرون ساختمان مطرح شد.فلسفه پيدایش اين ايده، دستيابی به بهترين سطح آرامش دمايی در شرايط گوناگون آب و هوايی توام با بالاترين ميزان بهره مندی از نور طبيعی از يک طرف و مصرف بهينه انرژی از طرف ديگر بود . استفاده از شيشه هاي وي كول (شيشه هايي با عملكرد ويژه در برابر نور و انرژي خورشيد ) حاصل اين ايده ميباشدپاورپوینت نماهای دو جداره به بررسی ساختار این دیوار به طور کامل پرداخته می شود

موارد طراحی و استفاده نمای دو جداره

در ساختمانهای بلند مرتبه به ويژه در شرايطی که طبقات بالا در معرض فشار باد و آلودگی صوتی قرار دارند ، استفاده از نماهای دو پوسته با استفاده از تهويه طبيعی بسيار کارآمد و موثر است . عواملی مانند ايزولاسيون صوتي مورد نياز ، سرعت جريان هوا در فضای ميانی ، شرايط محيط بيرونی ساختمان ، نوع ، تعداد و موقعيت بازشو ها درهر دولايه بيرونی و درونی ، بر طراحی اين نوع نماها تاثير مستقيم دارند . در هنگام طراحی و ارزيابی نمای دو پوسته تنها به فاکتور اقتصادی نبايد توجه کرد. مسائل ديگری مانند آرامش دمايی ساکنين و زيبايی را نيز بايد به همان اندازه در نظر داشت . به ويژه زمانی که پوسته دوم جهت بازسازی يک ساختمان قديمی طراحی می شود . چرا که علاوه بر بهبود عملکرد نمای بيرونی ، چشم اندازه تازه ای از ساختمان ارائه می گردد .

طراحی معماری

برای اشخاص شاغل در ساختمان سازی بررسی توانايی كنترل موقعيت خود از لحاظ ( روشنايی، درجه حرارت و شرايط آب و هوايی ) بسيار ضروری و مهم است. صاحبان ساختمان ها اهدافی مثل خدمات و سرويس بلندمدت برای زندگی، مزايای تكنيكی و علمی، ارزش های مازاد خوب و توسعه فضاهايی را برای كار در شرايط محيطی مورد نظر ترجيح می دهند. مالكين، سرمايه گذاری در نماهای دو جداره را با ارزش می دانند. نمای دو جدار ( پوسته هوشمند) قسمتی از انتخاب ها و تصميمات پيچيده و مؤثر در يك طراحی عمومی است كه نيازهای عملی را برآورده می كند.

مفهوم Double skin façade

نمای دو پوسته ساختاری است متشکل از دوسطح (الزاماً سطح بيرونی شفاف است ) که بواسطه يک فضای خالی از يکديگر جدا شده باشند. فضای خالی به مانند کانال هوا عمل می کند . اين كانال يا محفظه هوائي نقش موثري در عملكرد ايزولاسيون صوتي و حرارتي نماي دو پوسته دارد. لايه های facadeعبارتند از:شيشه بيرونی: معمولاً شيشه منفرد سخت شده است. facade بيرونی می تواند كاملاً شيشه ای باشد. شيشه درونی: شيشه دو لايه عايق شده ( شيشه های خورشيدی، می تواند مورد استفاده قرار گیرد ) می باشد ممكن است اين لايه كاملاً شيشه ای نباشد.

راهکاری هوشمند برای معماری پایدار و بهره‌وری انرژی

در عصر معماری پایدار و افزایش نگرانی‌ها در مورد مصرف انرژی، نمای ساختمان از یک پوسته صرفاً جداکننده به یک سیستم هوشمند و پویا تبدیل شده است. “نمای دو جداره” (Double-Skin Façade) یکی از پیشرفته‌ترین راهکارهای فناورانه در طراحی پوسته ساختمان است که با هدف بهینه‌سازی عملکرد حرارتی، صوتی و نوری بنا توسعه یافته است. این سیستم که از دو لایه شیشه مجزا با یک حفره هوایی در میان آن‌ها تشکیل شده، مانند یک حائل هوشمند عمل می‌کند و به ساختمان اجازه می‌دهد تا به تغییرات شرایط محیطی بیرون پاسخ دهد. نمای دو جداره نه تنها به کاهش چشمگیر هزینه‌های گرمایش و سرمایش کمک می‌کند، بلکه با فراهم آوردن امکان تهویه طبیعی و کنترل نور روز، کیفیت فضای داخلی و آسایش ساکنان را نیز به طور قابل توجهی بهبود می‌بخشد.

ساختار و اصول عملکرد

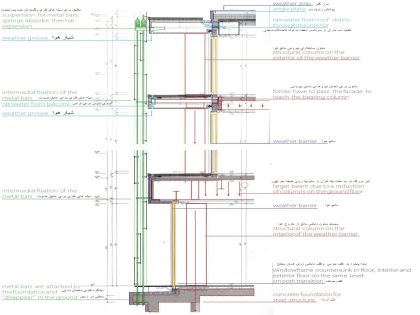

یک سیستم نمای دو جداره به طور کلی از سه بخش اصلی تشکیل شده است: ۱. پوسته خارجی: معمولاً یک لایه شیشه سکوریت یا لمینت است که وظیفه اصلی آن محافظت از ساختمان در برابر باد، باران و صداهای شدید است. ۲. حفره هوایی (Cavity): فضای خالی بین دو پوسته شیشه‌ای که عرض آن می‌تواند از ۲۰ سانتی‌متر تا بیش از یک متر متغیر باشد. این فضا نقش کلیدی در عملکرد حرارتی نما ایفا می‌کند و اغلب دستگاه‌های کنترل نور خورشید مانند پرده‌ها یا لوورها در این قسمت نصب می‌شوند تا از آسیب‌های جوی در امان بمانند. ۳. پوسته داخلی: این لایه که معمولاً از شیشه‌های دو یا سه جداره (Insulated Glazing Unit) ساخته می‌شود، عایق اصلی حرارتی ساختمان را تشکیل می‌دهد و از اتلاف انرژی جلوگیری می‌کند.

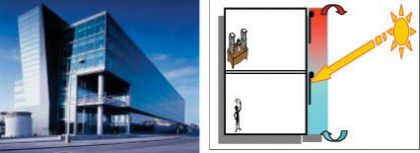

عملکرد این سیستم بر اساس “اثر دودکشی” (Stack Effect) و ایجاد یک منطقه حائل (Buffer Zone) استوار است. در فصل زمستان، هوای محبوس شده در حفره میانی توسط تابش خورشید گرم شده و مانند یک لایه عایق اضافی عمل می‌کند و از هدررفت گرمای داخل جلوگیری می‌کند. در فصل تابستان، با باز کردن دریچه‌هایی در بالا و پایین نما، هوای گرم شده در حفره به دلیل اثر دودکشی به سمت بالا حرکت کرده و از نما خارج می‌شود. این جریان هوا باعث خنک شدن پوسته داخلی و کاهش بار سرمایشی ساختمان می‌شود. همچنین، این سیستم تهویه طبیعی کنترل‌شده‌ای را حتی در ساختمان‌های بلندمرتبه و در شرایط آب و هوایی نامساعد امکان‌پذیر می‌سازد.

انواع و مزایای نمای دو جداره: نماهای دو جداره بر اساس نحوه تهویه حفره میانی به چند دسته اصلی تقسیم می‌شوند:

• پنجره جعبه‌ای (Box Window): هر پنجره به صورت یک واحد مستقل با ورودی و خروجی هوای مجزا عمل می‌کند.
• نمای شفت-باکس (Shaft-Box Façade): جعبه‌های عمودی چندین طبقه را به هم متصل کرده و تهویه را از طریق یک شفت مرکزی انجام می‌دهند.
• نمای راهرویی (Corridor Façade): حفره هوایی به صورت افقی در هر طبقه امتداد دارد و هوا از یک سمت وارد و از سمت دیگر خارج می‌شود.
• نمای چند طبقه (Multi-Story Façade): حفره هوایی بدون تقسیم‌بندی افقی، چندین طبقه را پوشش می‌دهد.

مزایای اصلی استفاده از این سیستم عبارتند از:

• کاهش مصرف انرژی: بهینه‌سازی عملکرد حرارتی و کاهش نیاز به سیستم‌های گرمایشی و سرمایشی.
• عایق صوتی فوق‌العاده: ایده‌آل برای ساختمان‌های واقع در محیط‌های شهری پر سر و صدا.
• امکان تهویه طبیعی: بهبود کیفیت هوای داخل و کاهش اتکا به تهویه مکانیکی.
• محافظت از سایبان‌ها: قرارگیری پرده‌ها و لوورها در فضای میانی، عمر آن‌ها را افزایش می‌دهد.
• شفافیت و زیبایی‌شناسی: ایجاد نماهای شیشه‌ای مدرن و شفاف بدون ущерب به عملکرد انرژی.

چالش‌ها و نتیجه‌گیری

با وجود مزایای فراوان، طراحی و اجرای نماهای دو جداره با چالش‌هایی نیز همراه است. هزینه اولیه بالا، نیاز به طراحی دقیق و مهندسی پیچیده، افزایش ضخامت دیوار خارجی و نیاز به نگهداری و تمیزکاری فضای میانی از جمله این موارد هستند. با این حال، با توجه به افزایش روزافزون اهمیت معماری پایدار و ساختمان‌های با مصرف انرژی نزدیک به صفر (NZEB)، نمای دو جداره به عنوان یک سرمایه‌گذاری بلندمدت و یک راهکار فناورانه برای ساخت ساختمان‌های هوشمند، کارآمد و راحت، جایگاه ویژه‌ای در معماری معاصر پیدا کرده است. این سیستم نشان‌دهنده حرکتی هوشمندانه به سوی طراحی پوسته‌هایی است که نه تنها زیبا هستند، بلکه به طور فعال در بهبود عملکرد کلی ساختمان نقش ایفا می‌کنند.
