دانلود پاورپوینت روش های اجرایی ساختمان

پاورپوینت روش های اجرایی ساختمان دارای 59 اسلاید می باشد  که توسط وب سایت و فروشگاه معماری نوین آرچ برای شما ارائه شده است.و در آن به بررسی کامل اجرای ساختمان فلزی و روش های اجرای آن از پی تا آخرین مرحله اجرا می پردازد.استفاده از مطالب این پاورپوینت می تواند دید اجرایی دانشجویان و مهندسین را  تقویت بخشد .در ادامه به بررسی کامل این پاورپوینت می پردازیم.

فهرست مطالب پاورپوینت روش های اجرایی ساختمان :

• نکات اجرایی زیر سازی پی
• نکات فنی و اجرایی مربوط به خاکریزی و زیر سازی فنداسیون

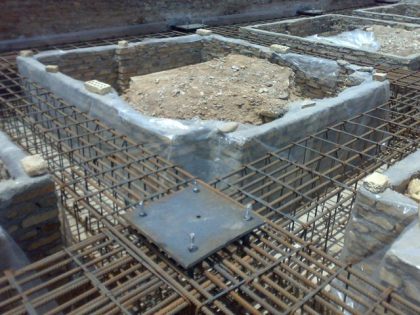

• چگونگی اجراء و نصب پیچهای مهاری ( بولت) و صفحه کف ستونی (Baseplate)
• روش نصب پیچهای مهاری
• محافظت کف ستونها و پیچهای مهاری ( مهره و حدیده )
• جزئیات و نکات اجرایی ستونها به صورت مختصر
• طویل کردن ستونها
• ستونها با مقاطع دایره ای
• انحراف مجاز پس از نصب ستون
• اتصالات ساده تیر به ستون و شاهتیر
• اتصال چند پل در یک محل به ستون
• روش نصب پلها در طبقات
• روشهای ساختن تیر لانه زنبوری و تقویت آن
• شکل پذیری و ظوابط طراحی قابهای متشکل از تیرهای لانه زنبوری از دیدگاه مقاومت در برابر زلزله
• نکات اجرایی دیوارهای غیر باربر در اسکلت فلزی
• و …

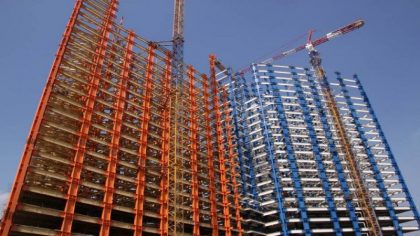

ساختمان با اسکلت فلزی

خلاصه ای از پاورپوینت روش های اجرایی ساختمان :

نکات اجرایی زیر سازی پی :

¢فرض کنید یک پروژه اسکلت فلزی را بخواهیم به اجرا در آوریم ، مراحل اولیه  اجرایی شامل ساخت پی مناسب است که در کلیه پروژه ها تقریبا یکسان اجرا می شود، اما قبل از شرح مختصر مراحل ساخت پی ، باید توجه داشت که ابتدا نقشه فنداسیون را روی زمین پیاده کرد و برای پیاده کردن دقیق آن بایستی جزئیات لازم درنقشه مشخص گردیده باشد. از جمله سازه به شکل یک شیکه متشکل از محورهای عمود بر هم تقسیم شده باشد و موقعیت محورهای مزبور نسبت به محورها یا نقاط مشخصی نظیر محور جاده ، بر زمین بر ساختمان مجاور و غیره تعیین شده باشد.( معمولا محورهای یک امتداد با اعداد 3،2،1و… شماره گذاری می شوند و محورهای امتداد دیگر با حروف  C-B-A و … مشخص می گردند. همچنین باید توجه داشت ستونها و فنداسیونهایی را که وضعیت مشابهی از نظر بار وارد شده دارند ، با علامت یکسان نشان می دهند : ستون را با حرف C  و فنداسیون را با حرف F نشان می دهند.

نکات فنی و اجرایی مربوط به خاکریزی و زیر سازی فنداسیون :

چاه های متروکه با شفته مناسب پر می شوند و در صورت برخورد محل با قنات متروکه ، باید از پی مرکب یا پی تخت استفاده کرد یا روی قنات را با دال بتن محافظ پوشاند. از خاکهای نباتی برای خاکریزی نباید استفاده کرد . ضخامت قشرهای خاکریز برای انجام تراکم 15 تا 20 سانتیمتر است . برای انجام تراکم باید مقداری آب به خاک

¢اضافه کنیم و با غلتکهای مناسب آن را متراکم نمایی ، البته خاکریزی و تراکم فقط برای محوطه سازی و کف سازی است و خاکریزی زیر فنداسیون مجاز نمی باشد. در برخی موارد ، برای حفظ زیر بتن مگر ، ناچار به زیر سازی فنداسیون هستیم ، اما ممکن است ضخامت زیر  سازی  کم باشد ( حدود 30 سانتیمتر ) در این صورت می توان با افزایش ضخامت بتن مگر زیر سازی را انجام داد و در صورت زیاد بودن ارتفاع زیر سازی ، می توان با حفظ اصول فنی لاشه چینی سنگ با ملات ماسه سیمان انجام داد.

چگونگی اتصال کنسولهای غیر ممتد :

در سیستم اسکلت فلزی ، پیش آمدگی ( کنسول) که در اصطلاح بالکن نامیده می شود ، به دو شیوه اجرا می گردد : یکی پیش آمدگی ممتد که پلها از ستون عبور می کنند و کنسول لازم به دست می آید ؛ دیگر اینکه کنسول به صورت غیر ممتد باسد ، اتصالات باید نسبت به طول کنسول و مقدار بار وارده طراحی شود و نحوه قرار گیری آن به ستون مد نظر باشد . چون کنسول در محل تکیه گاه ممان منفی دارد و باید آن را با گذاشتن ورق مطابق اتصالات صلب ، همچنین در صورت لزوم اضافه کردن لچکی به ورق بالا اتصال صحیح به ستون اجرا شود . کلیه ابعاد و اندازه اتصالات و تقویت کننده ها باید طبق محاسبه صورت گیرد.

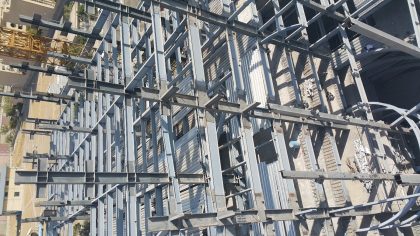

اجرای ساختمان فولادی

اجرای ساختمان فولادی

دانلود پاورپوینت روش‌های اجرایی ساختمان: از پی‌ریزی تا نازک‌کاری

دانش معماری تنها به ایده‌های خلاقانه و طراحی روی کاغذ محدود نمی‌شود؛ ترجمه این ایده‌ها به یک سازه واقعی و قابل سکونت، نیازمند آگاهی عمیق از “روش‌های اجرایی ساختمان” است. برای دانشجویان معماری، درک فرآیندهای اجرایی به معنای طراحی آگاهانه‌تر، اقتصادی‌تر و کارآمدتر است. یک معمار موفق باید بداند که خطوطی که ترسیم می‌کند چگونه ساخته می‌شوند، چه مصالحی نیاز دارند و با چه محدودیت‌های اجرایی روبرو هستند. این مقاله به مرور مراحل کلیدی اجرای یک ساختمان از ابتدا تا انتها می‌پردازد و اهمیت این دانش را برای معماران آینده برجسته می‌سازد.

گام اول: تخریب، گودبرداری و پی‌سازی

هر پروژه ساختمانی با آماده‌سازی زمین آغاز می‌شود. این مرحله شامل تخریب سازه‌های موجود، پاک‌سازی محوطه و مهم‌تر از همه، گودبرداری برای رسیدن به تراز مناسب فونداسیون است. بسته به جنس خاک و تعداد طبقات زیرزمین، روش‌های مختلفی برای پایدارسازی دیواره‌های گود مانند نیلینگ، انکراژ یا سازه نگهبان خرپایی به کار می‌رود. پس از آن، نوبت به اجرای فونداسیون یا پی می‌رسد که پایه و اساس کل ساختمان است. دانشجویان باید با انواع پی‌ها (نواری، گسترده، منفرد) و جزئیات اجرایی آن‌ها از جمله بتن مِگر، آرماتوربندی، قالب‌بندی و بتن‌ریزی آشنا باشند. درک صحیح این مرحله تضمین‌کننده پایداری و ایمنی کل سازه در برابر بارهای وارده و نیروهای طبیعی مانند زلزله است.

گام دوم: اجرای اسکلت و سازه اصلی

پس از اجرای فونداسیون، اسکلت ساختمان که استخوان‌بندی اصلی آن را تشکیل می‌دهد، برپا می‌شود. امروزه دو نوع سازه بیشترین کاربرد را دارند: اسکلت بتنی و اسکلت فلزی. در سازه بتنی، فرآیند اجرای ستون‌ها، تیرها و سقف‌ها از طریق آرماتوربندی، قالب‌بندی و بتن‌ریزی صورت می‌گیرد. آشنایی با انواع سقف‌های بتنی مانند دال، تیرچه بلوک و وافل برای هر معماری ضروری است. در مقابل، سازه فلزی با سرعت اجرای بالاتر و وزن کمتر، از طریق اتصال تیرها و ستون‌های فولادی با جوشکاری یا پیچ و مهره انجام می‌شود. معمار باید با محدودیت‌ها و قابلیت‌های هر یک از این دو سیستم سازه‌ای آشنا باشد تا بتواند طرح خود را به بهترین شکل با آن تطبیق دهد.

گام سوم: سفت‌کاری و دیوارچینی

با تکمیل اسکلت، مرحله سفت‌کاری آغاز می‌شود. در این مرحله، دیوارهای خارجی و داخلی ساختمان با استفاده از مصالحی مانند آجر، بلوک سیمانی، بلوک لیکا یا سیستم‌های نوین مانند دیوارهای کناف (درای وال) اجرا می‌شوند. انتخاب نوع دیوار به عواملی چون نیاز به عایق حرارتی و صوتی، سرعت اجرا و وزن سازه بستگی دارد. همزمان با دیوارچینی، مسیرهای تأسیسات مکانیکی (لوله‌کشی آب و فاضلاب، سیستم‌های گرمایشی و سرمایشی) و تأسیسات برقی (لوله‌گذاری برای سیم‌کشی) نیز در دیوارها و سقف‌ها تعبیه می‌شود.

گام چهارم: نازک‌کاری و مراحل پایانی

نازک‌کاری، مرحله‌ای است که در آن جزئیات نهایی و ظاهر ساختمان شکل می‌گیرد و ارتباط مستقیمی با کیفیت فضایی و زیبایی‌شناسی طرح معمار دارد. این مرحله شامل اجرای گچ و خاک، سفیدکاری، نصب در و پنجره، اجرای کف‌سازی (سرامیک، سنگ، پارکت)، کاشی‌کاری سرویس‌ها و آشپزخانه، و نقاشی دیوارها می‌شود. در نهایت، نصب کابینت‌ها، کلید و پریزها، شیرآلات و تجهیزات بهداشتی، پروژه را برای بهره‌برداری آماده می‌کند. تسلط بر جزئیات اجرایی نازک‌کاری به معمار اجازه می‌دهد تا کنترل دقیقی بر کیفیت نهایی پروژه داشته باشد و اطمینان حاصل کند که طرح او همان‌گونه که تصور کرده بود، به واقعیت تبدیل می‌شود.
