دانلود پروژه گزارش کارآموزی اسکلت فلزی

پروژه گزارش کارآموزی اسکلت فلزی گزارشی کامل از ساختمان و نحوه ی اجرای ساختمان فلزی می باشد که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما دانشجویان عزیز آماده و ارائه شده است. پروژه گزارش کارآموزی اسکلت فلزی در 60 صفحه با فرمت Word به اجرای اسکلت فلزی می پردازد کارآموز در این گزارش در چهار فصل به بررسی مسائل کارگاهی مربوط به اسکلت فلزی از شروع پروژه از پی سازی تا اجرای سقف ها پرداخته است همچنین در شروع گزارش به نحوه ثبت شرکت و مدیریت پروژه و عقد قراردادها پرداخته و در خاتمه به مزایا و معایب ساختمان های اسکلت فلزی پرداخته است علاوه بر گزارش کتبی در مورد کارآموزی در طی مراحل اجرا عکس های پروزه در قالب پاورپوینت ارائه شده است.

فهرست مطالب پروژه گزارش کارآموزی اسکلت فلزی:

• مقدمه
• ثبت شرکتها
• مدیریت پروژه
• آزمون آموخته ها و نتایج  پیشنهادها
• پی سازی در ساختمان های فلزی
• پی های نقطه ای
• زمین مناسب
• بتن مگر
• میله گردهای  کف پی
• بتن اصلی
• شن و ماسه
• شناژ
• اجزاء تشکیل دهند ه ساختمان فلزی
• ستون ها
• قسمت های مختلف تیر اصلی و سقف
• مزایا و معایب ساختمان های فلزی
• تیغه
• سقف
• سقف های تیرچه بلوک
• حمل و نقل و انبار

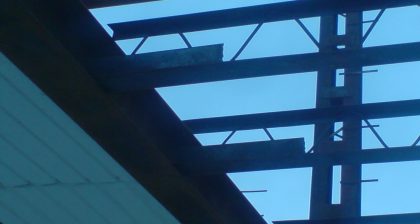

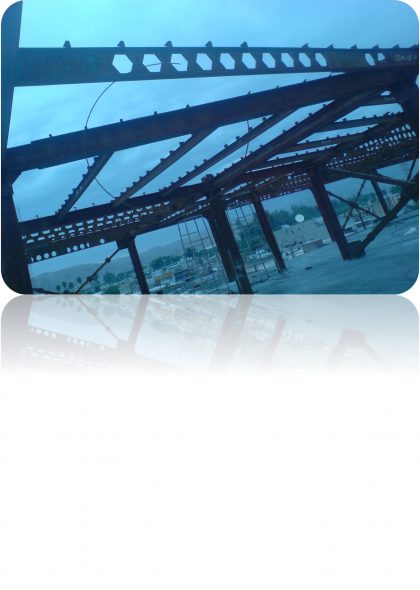

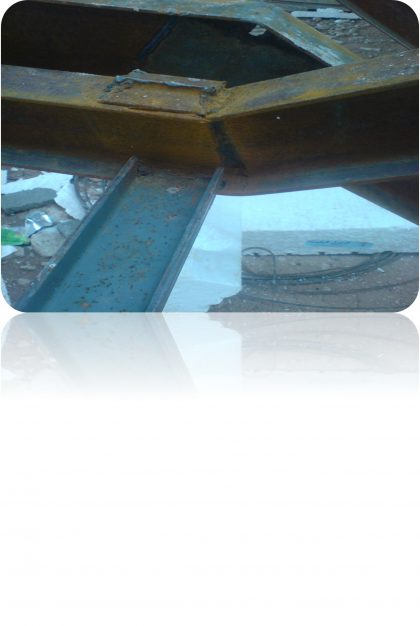

• عکس  از نما ها و دتیل ها

خلاصه ای از پروژه گزارش کارآموزی اسکلت فلزی:

مقدمه:

بشر از همان ابتداي پيدايش جوامع در پاسخ به يكي از اساسي ترين نيازهاي طبيعي خويش سعي كرده است محيط ساخته شده خويش را تحت كنترل درآورد. اين كنترل كه امروزه در نگهداري حفاظ به دور خود در امنيت حرف اول را در شهرهاي امروزي مي زند باعث شده است كه انسان علاوه بر توجه به زيبائي تا حدي خشونت به خرج داده و مصالح سنگين و خشن را چه به صورت طبيعي و چه دست ساز در مقابل آن به وجود آورد. اين نوع ساخت و ساز كه انسان را مقابل عوامل طبيعي محافظت مي كند از اصولي ترين قوانين علم سازه به شمار مي رود، كه معماري را طوري با سازه تلفيق كنند كه علاوه بر رعايت اصول زيبائي شناسي قدرت نمايان علم سازه را به معرض نمايش گذارند و علم هايتك بيانگر چنين نظريه ايست.

مدیریت پروژه:

مدیریت را میتوان استعداددستیابی به حداکثر کیفیت وکمیت تولیدات دربرابرحداقل هزینه هاوکارتعبی نمود. ودرحقیقت آگاهی ازضروریات اولیه امرمدیریت صحیح به حساب می آید ومدیرخوب آن است که پیوسته مراقب ودرصدد پیداکردن طرق مناسب وبهتری جهت برگذاری وانجام کارها وبهبودبخشیدن به انجام کارباشد .درگذشته که تشکیلات ساختمانی متشکل منظمی وجود نداشت اداره امور کارهای ساختمانی همچون تشکیلات وسازمانهای نظامی بودکه مقررات خاصا وتنها اطاعت از مافوق ازارکان آن بشمارمی رفت واین موضوع درزمانی بود که کارگران متخصص وجودندادشته واکثربه صورت مهاجرازروستاها برای کارهای ساختمانی واردشهرها می شدند ولی امروزه باتوجه به پیشرفت های تکنولوژی وپیشرفتهای تکنولوژی و تربیت کادرها و کارگران متخصص و سازماندهی های مناسبی که به وجود آمده موضوع اداره و سرپرستی کارگاه و مدیریت کارگاه ها شکل جدیدی به خود گرفته است

مزایا و معایب ساختمان های فلزی:

ساخت  این نوع ساختمان ها خیلی سریع پیشرفت می نماید در صورتی که برای ساختن ساختمانهای بتنی یا آجری زمان بیشتری لازم است. ستون ها و قطعات بار بر ساختمان های فلزی فضای کمتری را اشغال می نماید و این خود باعث بوجود آمدن سطح مفید زیادتر در ساختمانهای فلزی می گردد. در صورتی که برای ساختمانهای بتونی مرتفع ناچار به ایجاد ستون ها و دیوارهای قطور می باشیم. ساخت قطعات ساختمانهای فلزی در خارج از محوطه کارگاه ممکن بوده و این خود از لحاظ دقت کار و کیفیت بهتر قطعات و همچنین از لحاظ اقتصادی به صرفه می باشد .ساختن ساختمانهای فلزی کمتر تابع آب و هوا و عامل جوی می باشد در صورتی که ادامه کار ساختمانهای بتونی در هوای زیر صفر ممکن نیست. البته بعضی از آیین نامه ها جوشکاری و چکش کاری را در هوای زیر صفر اجازه نمی دهد.

از کارخانه تا کارگاه: نگاهی به فرآیند اجرای اسکلت فلزی در یک پروژه واقعی

دانش معماری و مهندسی که در دانشگاه آموخته می‌شود، مانند نقشه‌ای است که مسیر را نشان می‌دهد، اما دوره کارآموزی، خودِ سفر در آن مسیر است. این دوره، فرصتی بی‌نظیر برای مشاهده تبدیل خطوط و اعداد روی نقشه به یک سازه واقعی و ملموس است. کارآموزی در یک پروژه با اسکلت فلزی، به طور خاص، درک عمیقی از فرآیندهای پیش‌ساخت، دقت مهندسی و هماهنگی‌های پیچیده در کارگاه ساختمانی به دست می‌دهد. این گزارش، روایتی است از فرآیند اجرای یک اسکلت فلزی، از برش اولین قطعه در کارخانه تا نصب آخرین پیچ در ارتفاع، و درسی است در باب اهمیت دقت، ایمنی و کار گروهی در ساخت یک بنا.

فاز اول: دقت در کارخانه (ساخت و آماده‌سازی)

برخلاف سازه‌های بتنی که عمدتاً در محل پروژه شکل می‌گیرند، بخش بزرگی از حیات یک سازه فلزی در کارخانه رقم می‌خورد.

• نقشه‌های کارگاهی (Shop Drawings): اولین قدم، ترجمه نقشه‌های طراحی سازه به نقشه‌های دقیق اجرایی است. این نقشه‌ها که اغلب با نرم‌افزارهای پیشرفته‌ای مانند Tekla Structures تهیه می‌شوند، تمام جزئیات مربوط به ابعاد دقیق قطعات، محل سوراخ‌ها، نوع جوش‌ها و کدهای شناسایی هر قطعه را مشخص می‌کنند. این مرحله، مغز متفکر کل عملیات است و هرگونه خطا در آن، در مرحله نصب به مشکلی بزرگ تبدیل خواهد شد.
• فرآیند ساخت: در کارخانه، پروفیل‌های فولادی (تیرها و ستون‌ها) بر اساس نقشه‌ها برش داده شده، صفحات اتصال (Plate) و سخت‌کننده‌ها (Stiffener) به آن‌ها جوش داده می‌شوند و سوراخ‌کاری برای اتصالات پیچی با دقت بالا انجام می‌گیرد. سپس، برای محافظت در برابر زنگ‌زدگی، قطعات تحت عملیات سندبلاست و رنگ‌آمیزی با پرایمر ضدخوردگی قرار می‌گیرند. کنترل کیفیت (QC) در تمام این مراحل برای اطمینان از انطباق با استانداردها حیاتی است.

فاز دوم: لجستیک و آماده‌سازی کارگاه

پس از تکمیل ساخت در کارخانه، هماهنگی برای انتقال و نصب قطعات آغاز می‌شود.

• حمل و نقل: قطعات ساخته‌شده بر اساس یک برنامه زمان‌بندی دقیق و متناسب با ترتیب نصب، به کارگاه حمل می‌شوند. لجستیک این مرحله، به ویژه برای قطعات بزرگ و سنگین، یک چالش مهم است.
• آماده‌سازی سایت: در کارگاه، مهم‌ترین پیش‌نیاز، اجرای دقیق فونداسیون و نصب “بیس پلیت‌ها” (Base Plates) به همراه بولت‌های مهاری (Anchor Bolts) است. کوچکترین خطا در موقعیت این بولت‌ها می‌تواند نصب ستون‌های اصلی را غیرممکن سازد. همچنین، فضایی امن و طبقه‌بندی شده برای تخلیه و انبار کردن موقت قطعات فولادی باید فراهم شود.

فاز سوم: هنر نصب در ارتفاع

این مرحله، هیجان‌انگیزترین و حساس‌ترین بخش کار است که در آن، اسکلت ساختمان به تدریج قد می‌کشد.

• تیم نصب: یک تیم هماهنگ شامل اپراتور جرثقیل، علامت‌ده (ریگر) و نصاب‌ها (Ironworkers) عملیات نصب را پیش می‌برند. ارتباط دقیق و مستمر بین این افراد، کلید ایمنی و سرعت کار است.
• روند نصب: عملیات معمولاً با نصب ستون‌های اصلی آغاز می‌شود. سپس تیرهای اصلی بین ستون‌ها قرار گرفته و به صورت موقت با پیچ محکم می‌شوند. پس از اطمینان از شاقول بودن ستون‌ها و تراز بودن تیرها (Plumb and Level)، اتصالات نهایی محکم می‌شوند. این فرآیند به صورت طبقه به طبقه ادامه می‌یابد.
• اتصالات: اتصالات پیچی به دلیل سرعت و ایمنی بالا، رایج‌ترین نوع اتصال در محل پروژه هستند. در مقابل، اتصالات جوشی که نیاز به دقت و شرایط جوی مناسب دارند، معمولاً به موارد خاص و حیاتی محدود می‌شوند.
• ایمنی، اولویت اول: کار در ارتفاع با قطعات سنگین، ریسک بالایی دارد. استفاده دائمی از تجهیزات حفاظت فردی (کلاه، کمربند ایمنی)، مهاربندی موقت سازه برای مقابله با باد و رعایت دقیق دستورالعمل‌های ایمنی، مهم‌ترین اصل در این مرحله است.

نتیجه‌گیری و آموخته‌ها

دوره کارآموزی در پروژه اسکلت فلزی، درسی ارزشمند در مورد “ساخت‌پذیری” (Constructability) است. این تجربه نشان می‌دهد که طراحی خوب، تنها طراحی زیبا یا محاسبات دقیق نیست، بلکه طرحی است که فرآیند ساخت را نیز در نظر گرفته باشد. درک محدودیت‌های حمل و نقل، تلورانس‌های اجرایی و اهمیت هماهنگی بین تیم‌های مختلف، دیدگاه یک دانشجو را از یک طراح تئوریسین به یک معمار واقع‌گرا و کارآمد تبدیل می‌کند.
