دانلود پروژه طرح 5 معماری مجتمع مسکونی

پروژه طرح 5 معماری مجتمع مسکونی دارای 14 طبقه که در هر طبقه 4 واحد 3 خوابه طراحی شده است. هر کدام از فضاها داری ریز فضا هایی چون فضای پذیرایی، اتاق خواب، سرویس های بهداشتی، تراس ها و آشپزخانه هستند. پروژه معماری تمامی دروس خود را از فروشگاه معماری نوین آرچ با بیشترین تخفیف دریافت کنید.

مدارک موجود در پروژه طرح 5 معماری مجتمع مسکونی:

• تمامی مدارک فنی
• تمامی پلان های معماری با مبلمان و اندازه گذاری
• سایت پلان مجموعه بصورت کامل
• 4 نما بصورت کاملا فنی و استاندارد
• رندر های با کیفیت Vray
• فایل 3 بعدی با فرمت revit
• پوستر (شیت)

مدارک ترسیمی:

• پلان پارکینگ
• پلان طبقات
• برش A-A
• نمای شمالی
• نمای جنوبی
• نمای غربی
• نمای شرقی
• سایت پلان

پلان

نما

برش

ویژگی های پلان پروژه طرح 5 معماری مجتمع مسکونی

قبل از اینکه پلان های واحد ها را توضیح دهیم لازم است این نکته را یاد آوری کنیم که پلان طبقه زیر زمین و همکف پروژه طراحی مجتمع مسکونی دارای کاربری پارکینگ میباشد یعنی طبقه همکف آن بصورت پیلوت طراحی شده است.

پلان پارکینگ

همانطور که گفته شد بصورت پیلوت و برای پارکینگ طراحی شده است و علاوه بر فضا های پارک ماشین، فضا های ارتباطی شامل 2 آسانسور و 2 باکس پله اصلی در مرکز پلان و 2 باکس پله فرعی در قسمت شرق و غربی پلان نیز در این پروژه جانمایی شده است و علاوه بر آن در قسمت مرکزی و در مابین فضا های ارتباطی و در مابین پله، فضای لابی مجتمع در نظر گرفته شده است. دسترسی به طبقات بالا از طریق پله ها و آسانسور می باشد و همچنین در توضیح طبقه زیر زمین باشد به این نکته اشاره شود که فقط پله های مرکزی تا طبقه زیر زمین ادامه پیدا کرده اند و پله های کناری از در طبقه همکف به مجموعه اضافه شده است.

رمپی که برای دسترسی به طبقه زیر زمین و پارکینگ در نظر گرفته شده است، رمپی دایره ای شکل در سمت شرقی پلان می باشد. که در سایت پلان هم فضاها و خیابان های فرعی برای دسترسی به این رمپ تعبیه شده است.

پلان طبقه اول

پس از ورود از باکس پله های مرکزی به طبقه اول، وارد یک لابی می شویم که دسترسی آسانسور هایی که از طبقه زیر زمین به بالا حرکت می کنند به این لابی می‌باشد. که ورودی هر 4 واحد به این لابی باز می‌شود. طراحی واحد ها به نوعی است که در 2 جبهه مخالف شرقی و غربی جانمایی شده اند و بطور همزمان از نور های شرقی و غربی و شمالی جنوبی می‌توانند بهره بگیرند. پله هایی که در طبقه همکف توضیح داده شد و در سمت شرق و غرب قرار گرفته بودند به عنوان پله فرار تا پشت بام ادامه دارند و دسترسی به آن از داخل اتاق های خواب در هر واحد از مجموعه می باشد.

نکات سازه ای

نکته قابل توجه در این پلان پروژه معماری توجه به نکات سازه ای و مخصوصا تعبیه درز انقطاع توسط طراح دقیقا در آکس مرکزی پلان می باشد. که کار را به 2 قسمت مساوی تقسیم میکند یعنی به گونه ای که هر 2 واحد شمالی و هر 2 واحد جنوبی مجموعا 4 واحد از هم جدا شده و در زمان زلزله و تمان خوردن ساختمان این درز انقطاع مانع تخریب ساختمان میشود. طراحی تراز ها برای هر واحد و برای قسمت پذیرایی آن میباشد که یکی از مزایای این کار که توسط طراح انجام شده است ایجاد فضایی خالی مابین طبقات در فرم و همچنین بهره گیری از دید و منظر داخل سایت است.

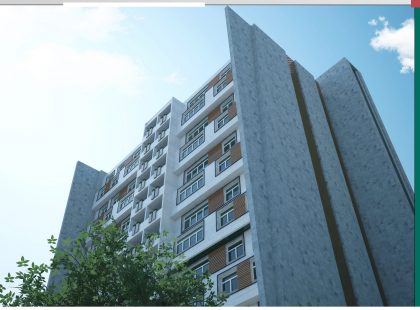

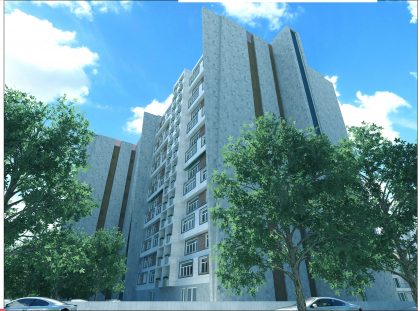

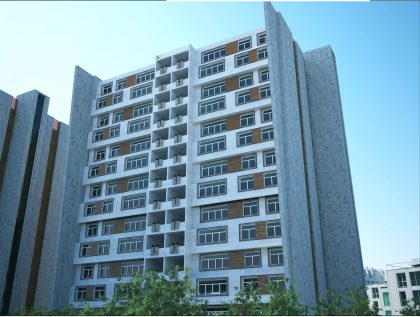

طراحی نما

در طراحی نمای پروژه طراحی مجتمع مسکونی قسمت مرکزی که به عنوان راه پله ها و آسانسور های دسترسی میباشد بصورت نواری عمودی و شیشه ای در مرکز ساختمان خود نمایی میکند و همچنین وجود پنجره های ریز و درشت کنار هم و ترکیب آن با متریال بتن سفید زیبایی بصری خاصی را به نما بخشیده است و همچنین یکی از نکات بارز این پلان توجه به نکات فنی طراحی در پلان های اتوکدی و تراز بندی ارتقاعی آن در این پروژه معماری می باشد. ترکیب متریال چوب، بتن، و همچنین فلاور باکس هایی که در تراز های مجموعه کار شده است زیبایی بصری خاصی را به سبب وجود این عوامل و همچنین وجود خط آسمان مناسب ایجاد کرده است.

نکات فنی

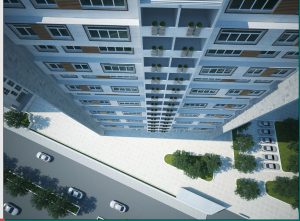

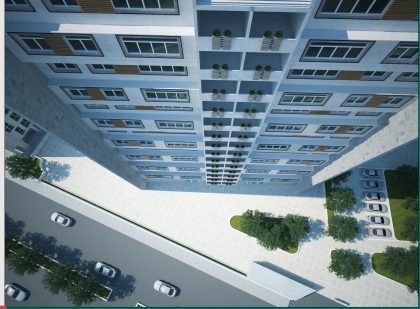

با توجه به اینکه در این پروژه معماری ارتفاع ساختمان حدود 50 متر است طراح سعی کرده است که با بازی با متریال ها و همچنین عقب و جلو شدن ساختمان به سبب وجود تراز ها و وجود شیار هایی شیشه ای که همان فضا های ارتباطی آسانسور ها و پله ها میباشند خستگی دید و تکراری بودن ساختمان را از چشم ناظر بگیرد و نمایی با طاوت و متنوع را طراحی کند.پروژه طرح 5 معماری مجتمع مسکونی آنچان که در یکی از رندر های آن نیز به این نکته طراحی شده است در سایتی طراحی شده است که یک بلوک دیگر نیز از این ساختمان در آن قرار گرفته است یعنی به گونه ای که می‌توان این پروژه معماری را یک پروژه مجتمع مسکونی برای طرح 5 قلم داد کرد.

سایت این پروژه معماری نیز در بافت متراکم مسکونی قرار گرفته که دو سمت آن خیابان اصلی و فرعی و 2 سمت دیگر بافت مسکونی می‌باشد. فاصله ای که این پروژه معماری با بافت مسکونی اطراف دارد این فرصت را فراهم کرده است تا علاوه بر دید و منظر مناسب به واحد‌های همسایگی به سایت و به اطراف از دید مزاحم به واحد های همسایه نیز جلوگیری شود.

مقطع

مقطع پروژه طراحی مجتمع مسکونی از محلی رد شده است که بتواند دسترسی های عمودی را به خوبی نمایش دهد و همچنین وجود 2 طبقه همکف و زیر زمین که به عنوان پارکینگ از آن استفاده می‌شود نیز در این مقطع نمایش داده شده است. همچنین در این پروژه معماری طراح دیواره ای را از کف تا بالای ساختمان در 2 جهت برای زیبایی بصری نما از جنس بتن اجرا کرده است که در مقطع کامل به ان اشاره شده است.

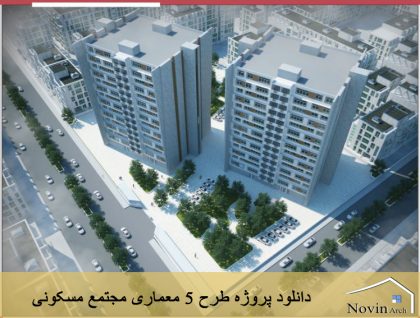

سایت پلان

قرار گیری مجتمع ها در سایت این پروژه از فروشگاه معماری به گونه ای می‌باشد که علاوه بر اینکه از نور و مزایای اقلیمی بهره می‌گیرند برای هم مزاحمتی ایجاد نمی‌کنند و گروه معماری نوین آرچ در تلاش است تا بروزترین و کامل‌ترین پروژه های مسکونی را برای شما دانشجویان عزیز در درس طرح معماری 5 ارائه نماید. همچنین فروشگاه معماری نوین آرچ آمادگی خود را برای طراحی مجتمع های مسکونی(طرح 5) بصورت کلکسیونی و به درخواست شما را دارد.
