دانلود پاورپوینت نمودار سایکرومتریک (تنظیم شرایط محیطی)

پاورپوینت نمودار سایکرومتریک پاورپوینتی کامل در 15 اسلاید که توسط وب سایت و فروشگاه معماری نوین آرچ به بررسی نمودار سایکرومتریک پرداخته است. نمودار سایکرومتریک یك ابزار مفيد براي روشن شدن وضعيت كنترل دما و مقدار رطوبت، منحني سايكرومتريك است. هواي موجود در جو، مخلوطي از هوا و بخار آب است. این نمودار تاثیر بسزایی در طراحی معماری ما دارد زیرا با توجه به این نمودار می توان میزان رطوبت هر منطقه را بدست اورد و متناسب با میزان رطوبت تدابیر عایق برا ساختمان در نظر گرفت. در ادامه به معرفی کامل پاورپوینت نمودار سایکرومتریک خواهیم پرداخت…

فهرست مطالب پاورپوینت نمودار سایکرومتریک:

• آشنایی با منحني سايكرومتريك
• منحنی مشخصات هوا
• دمای خشک
• دمای مرطوب
• نقطه شبنم
• آنتالپی مخصوص
• حجم مخصوص
• رطوبت مخصوص
• رطوبت نسبی

پارامترها

خلاصه ای از پاورپوینت نمودار سایکرومتریک:

آشنایی با منحني سايكرومتريك:

یك ابزار مفيد براي روشن شدن وضعيت كنترل دما و مقدار رطوبت، منحني سايكرومتريك است. هواي موجود در جو، مخلوطي از هوا و بخار آب است. منحني سايكرومتريك،منحني است كه غلظت هايي مختلف بخار آب در هوا و همچنين دما هايي مربوط به آن، چگالي و محتواي انرژي را نشان مي دهد. وظيفه ي سيستم تهويه مطبوع، كنترل دما و مقدار رطوبت هوا توسط يك يا چند فرايند از فرايند هاي زير مي باشد.

• گرمايش
• سرمایش
• رطوبت زدایی
• رطوبت زنی

اين فرايند ها مي توانند در منحني سايكرومتريك نشان داده شوند.هر يك از فرايند ها مي توانند توسط تعدادي از روش هاي مختلف به دست آيند. به عنوان مثال، گرمايش هوا مي تواند به صورت يك كويل آب گرم كانال كشي شده، المنت هاي برقي كانال كشي شده، مشعل هاي گاز سوز كانال كشي شده، سيستم تهويه مطبوع سيكل معكوس، راداياتور نصب شده در اتاق ها و غيره انجام مي شود.

منحنی مشخصات هوا

منحنی مشخصات هوا یا همان دیاگرام سایکرومتریک، دیاگرامی است که شامل تمام پارامترهای قابل اندازه گیری هوا می­ باشد. منحنی مسخصات هوا یا همان نمودار سایکومتریک دارای اطلاعات زیر است:

• دمای خشک  Dry-bulb Temperature
• دمای مرطوبWet-bulb Temperature
• نقطه شبنم  Dew point Temperature
• آنتالپی مخصوص  Specific Enthalpy
• حجم مخصوص  Specific Volume
• رطوبت مخصوص  Specific Humidity
• رطوبت نسبی Relative Humidity
• ضریب حرارت مخصوص

دمای خشک:

دمای خشک معمولا به دمای هوا در حالت عادی گفته می شود که با دماسنج معمولی قابل اندازه گیری است. این دما بیان کننده میزان گرما هواست و در پایین جدول روی محور افقی قرار دارد و به آن Dry-bulb temperature می­ گویند. این دما را با دماسنج­ های معمولی و به دور از تشعشع می­ خوانند. بیشتر محاسبات تهویه مطبوع و حرارت مرکزی با استفاده از این دما صورت می گیرد.

دمای مرطوب:

نشان دهنده توان تبخیری رطوبت از هوا می باشد. این دما معمولا توسط دماسنج جیوه­ای که با دستمال مرطوب پوشانده شده باشد اندازه گیری می شود. این دما در نمودار به صورت منحنی در سمت چپ نمایان است و به آن Wet-bulb temperature می گویند.

نقطه شبنم:

اگر هوای مرطوب در حالت غیر اشباع را بدون افزایش یا کاهش رطوبت آن در فشار ثابت سرد کنیم (دما را کاهش دهیم) در یک دمای معین، رطوبت موجو در هوا شروع به تشکیل قطرات ریز آب می نماید. این دما را نقطه شبنم می گویند. نقطه شبنم را می توان با پدیده های همچون بخار گرفتگی شیشه ها در فصول سرد بهتر درک کرد.

برای درک بهتر نقطه شبنم باید ذکر کرد قابلیت انحلال مواد در یکدیگر با افزایش دما، افزایش پیدا می کند بدین صورت که هرچه درجه حرارت هوا بالاتر برود، میزان رطوبتی که می تواند در خود حل کند نیز افزایش پیدا می کند. پس در هر دمایی یک میزان خاصی از رطوبت می تواند در هوا حل شود که در صورت سرد تر شدن هوا از این دما، رطوبت به صورت نقطه های شبنم نمایان می شود. به دمایی که که در شرایط حاضر هوا تا آن درجه حرارت باید سرد شود تا قطرات رطوبت ایجاد گردد، دمای نقطه شبنم می گویند. برای هر شرایطِ دمای خشک و رطوبت نسبی این دما متفاوت خواهد بود.

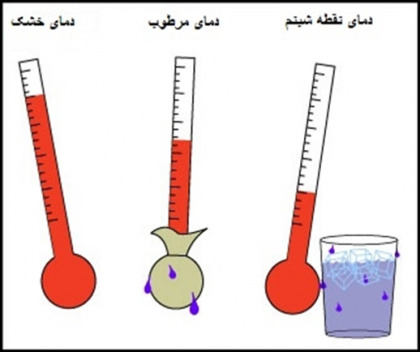

دمای مرطوب، خشک، نقطه شبنم

نمودار سایکرومتریک (تنظیم شرایط محیطی)

در دنیای معماری و مهندسی، نمودار سایکرومتریک (Psychrometric Chart) یکی از قدرتمندترین ابزارها برای درک و تحلیل خصوصیات هوای مرطوب است. این نمودار که در نگاه اول ممکن است پیچیده و ترسناک به نظر برسد، در واقع یک نقشه گرافیکی است که رابطه بین دما، رطوبت و انرژی هوا را به تصویر می‌کشد. برای دانشجویان معماری، تسلط بر خواندن و استفاده از این نمودار به معنای توانایی طراحی ساختمان‌هایی است که به جای تکیه صرف بر سیستم‌های مکانیکی، از راهکارهای غیرفعال و هوشمند برای تأمین آسایش حرارتی ساکنان بهره می‌برند. درک این نمودار، زبان مشترک بین معمار و مهندس تاسیسات برای خلق محیطی ایده‌آل است.

اجزای اصلی نمودار سایکرومتریک

برای درک نمودار، ابتدا باید با متغیرهای اصلی آن آشنا شویم:

1. دمای خشک (Dry-Bulb Temperature): این همان دمایی است که دماسنج‌های معمولی نشان می‌دهند و بر روی محور افقی (پایین نمودار) خوانده می‌شود.
2. رطوبت نسبی (Relative Humidity): این متغیر که به صورت درصد بیان می‌شود، میزان بخار آب موجود در هوا را نسبت به حداکثر میزانی که هوا در آن دما می‌تواند در خود نگه دارد، نشان می‌دهد. خطوط منحنی روی نمودار، معرف رطوبت نسبی هستند.
3. دمای تر (Wet-Bulb Temperature): این دما نشان‌دهنده پتانسیل سرمایش تبخیری است. خطوط مورب با شیب تند در نمودار، دمای تر را نشان می‌دهند.
4. دمای نقطه شبنم (Dew Point Temperature): دمایی است که در آن، بخار آب موجود در هوا شروع به میعان می‌کند. این دما با حرکت افقی از نقطه مورد نظر به سمت چپ تا رسیدن به خط اشباع (رطوبت نسبی ۱۰۰٪) به دست می‌آید.
5. نسبت رطوبت (Humidity Ratio): این متغیر که بر روی محور عمودی (سمت راست نمودار) خوانده می‌شود، جرم واقعی بخار آب موجود در یک کیلوگرم هوای خشک را نشان می‌دهد.

کاربرد نمودار سایکرومتریک در معماری

یک معمار چگونه می‌تواند از این نمودار در فرآیند طراحی استفاده کند؟

• تحلیل شرایط اقلیمی: اولین قدم، مشخص کردن شرایط آب و هوایی سایت پروژه بر روی نمودار است. با رسم نقاط مربوط به دما و رطوبت در ساعات مختلف روز و فصول مختلف سال، می‌توان یک «تصویر اقلیمی» از سایت به دست آورد.
• تعیین محدوده آسایش حرارتی (Comfort Zone): بر روی نمودار سایکرومتریک، محدوده‌ای تعریف می‌شود که در آن اکثر افراد احساس راحتی می‌کنند (معمولاً دمای بین ۲۰ تا ۲۵ درجه سانتی‌گراد و رطوبت نسبی بین ۳۰٪ تا ۶۰٪). هدف اصلی طراحی، رساندن شرایط هوای داخل ساختمان به این محدوده است.
• انتخاب استراتژی‌های طراحی غیرفعال (Passive Design Strategies): جادوی نمودار سایکرومتریک در این بخش آشکار می‌شود. با توجه به موقعیت شرایط آب و هوایی سایت نسبت به محدوده آسایش، می‌توان بهترین استراتژی طراحی را انتخاب کرد:
  • اگر هوا سرد و خشک است (پایین و چپ محدوده آسایش): استراتژی اصلی، گرمایش خورشیدی غیرفعال است. باید نقطه شرایط را به صورت افقی به سمت راست (افزایش دما) حرکت داد.
  • اگر هوا گرم و مرطوب است (بالا و راست محدوده آسایش): استراتژی اصلی، تهویه طبیعی برای افزایش تبخیر از سطح پوست و ایجاد حس خنکی است. این کار نقطه را تغییر نمی‌دهد اما محدوده آسایش را گسترش می‌دهد.
  • اگر هوا گرم و خشک است (راست و پایین محدوده آسایش): بهترین استراتژی، سرمایش تبخیری است. این فرآیند (مانند عبور هوا از روی حوض آب) دما را کاهش و رطوبت را افزایش می‌دهد و نقطه را در امتداد خط دمای تر ثابت به سمت بالا و چپ حرکت می‌دهد.
  • اگر هوا معتدل است: می‌توان با استفاده از جرم حرارتی مصالح (Thermal Mass)، نوسانات دمای روز و شب را کنترل کرده و شرایط را در محدوده آسایش نگه داشت.

نتیجه‌گیری

نمودار سایکرومتریک چیزی فراتر از یک ابزار مهندسی پیچیده است؛ این نمودار، یک پل ارتباطی بین داده‌های اقلیمی و تصمیمات طراحی معماری است. معماری که زبان این نمودار را بفهمد، می‌تواند با اطمینان بیشتری استراتژی‌های پایدار را انتخاب کند، مصرف انرژی ساختمان را به حداقل برساند و مهم‌تر از همه، فضاهایی خلق کند که به طور طبیعی راحت، سالم و دلپذیر باشند. برای دانشجویان معماری، سرمایه‌گذاری زمان برای یادگیری این ابزار، گامی بلند در جهت تبدیل شدن به یک طراح آگاه و مسئول است.
