دانلود پروژه معماری طراحی هنرستان فنی حرفه ای

وبسایت و فروشگاه معماری نوین آرچ در این بخش پروژه معماری طراحی هنرستان فنی حرفه ای را برای شما اورده است. این پروژه در زمینی با مساحت  حدود 2750 متر مربع برای 5 رشته معماری،ساختمان،برق،حسابداری،وکامپیوتر در نظر گرفته شده است، فایل نهایی با نرم افزار اسکیچاپ مدل سازی و همراه فایل ارائه شده، به طور خلاصه پروژه حاضر شامل، 8 کلاس درس 4 کارگاه 2 کارگاه رسم، 1 آتلیه و فضاهای سرویس دهنده مثل انبار کارگاها و آبدارخانه است. در محوطه بیرون در داخل حیاط خوابگاه برای اقامت 60 نفر از افراد غیر بومی به همراه سلف سرویس با حیاط مستقل و همچنین ورودی مستقل در نظر گرفته شده است، از دیگر امکانات این مجموعه کتابخانه، سالن آمفی تئاتر و همچنین پارکینگ که در طبقه زیر زمین است.

پروژه معماری طراحی هنرستان فنی حرفه ای در سایتی مستطیلی شکل طراحی شده و طراح با استفاده از شکست های ایجاد شده در سایت فرمی زیبا رو به وجود آورده است. شما می توانید با خرید این پروژه کامل ترین پروژه معماری طراحی هنرستان فنی حرفه ای را با کمترین هزینه خریداری کنید. در ادامه به معرفی کامل این پروژه خواهیم پرداخت:

مدارک موجود پروژه معماری هنرستان فنی و حرفه ای:

• مدارک فنی ( پلان ها، نماها، برش ها، سایت پلان، برش های سه بعدی و …)

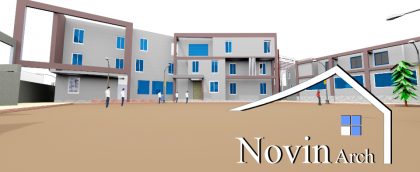

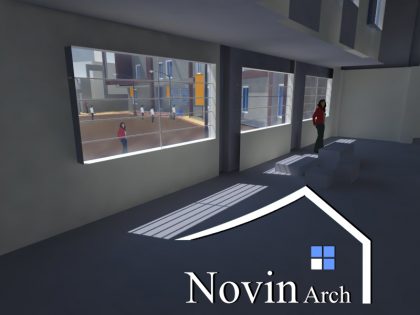

• رندر های باکیفیت V-ray
• فایل سه بعدی (اسکیچاپ)
• عکس از ماکت

مدارک ترسیمی:

• سایت پلان معماری
• پلان مبلمان شده طبقه زیرزمین
• پلان مبلمان شده طبقه همکف
• پلان مبلمان شده طبقه اول
• پلان مبلمان شده طبقه دوم
• 4 عدد نما از چهار جهت
• 3 عدد برش طولی و عرضی
• برش های پرسپکتیوی

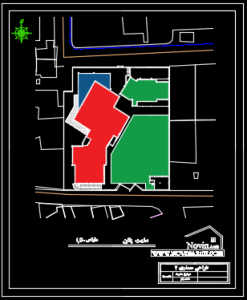

سایت پلان معماری

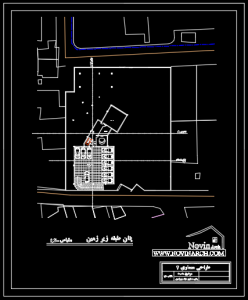

پلان طبقه زیر زمین

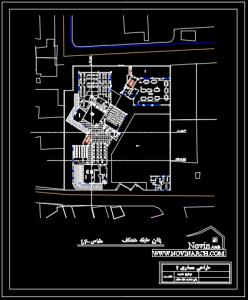

پلان طبقه همکف

پلان طبقه اول

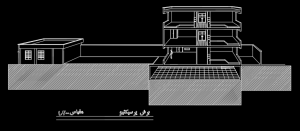

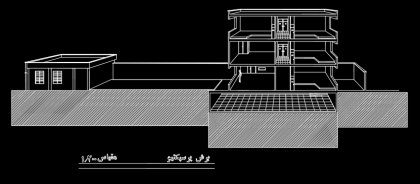

برش پرسپکتیوی

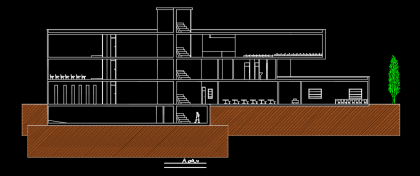

برش A-A

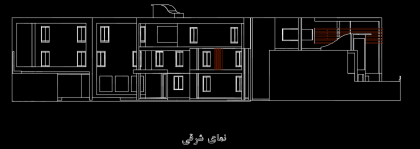

نمای شرقی

معرفی پروژه معماری هنرستان فنی و حرفه ای:

این پروژه در 4 طبقه طراحی گردیده طبقه زیر زمین به بخش پارکینگ و انباری ها اختصاص دارد. طبقه همکف هم شامل بخش کتابخانه و سلف سرویس می باشد. طبقه اول این مجموعه شامل بخش کلاس ها بوده، در طبقه آخر این مجموعه مابقی آتلیه و سالن چند منظوره قرار دارد که دانش آموزان می توانند از هر سه طبقه همکف و اول و دوم استفاده کنند. طبقه زیر زمین که به پارکینگ اختصاص دارد فقط مخصوص کارکنان و معلمان می باشد. بخش اداری در طبقه اول می باشد.

ریز فضاهای پروژه معماری هنرستان فنی و حرفه ای:

طبقه زیرزمین:

• پارکینگ کارکنان
• کاگاه ساختمان
• انبار کارگاه
• کمک های اولیه

طبقه همکف:

• سلف سرویس
• آشپزخانه
• توزیع غذا
• کارگاه چوب
• کارگاه برق
• انباری گارگاه
• نمازخانه
• کارگاه کامپیوتر
• انتشارات
• اتاق معاونت آموزشی
• کتابخانه
• بخش جستجو
• سالن مطالعه
• کلاس تئوری
• کارگاه

طبقه اول:

• کلاس درس
• اتاق مشاور
• اتاق مدیر
• اتاق منشی
• کلاس رسم
• بایگانی
• دبیرخانه
• اتاق استراحت اساتید
• آبدارخانه
• انبار اداری
• خوابگاه
• اتاق سرپرستی

طبقه دوم:

• سالن چند منظوره
• انبار سالن
• فضای سن
• آتلیه
• کلاس های درس

در طراحی مجموعه حاضر سعی شده است تا حدودی از الگوی معماری ایرانی اسلامی(درون گرایی) استفاده شود،از دیگر نکات در نظر گرفته شده در طراحی این مجموعه خود کفا بودن به معنی سرویس دهی عناصر واحجام وهمچنین فضاها به یک دیگر است. از طرفی دیگر مبنای طراحی توجه به آموزش وتسهیل آن برای هنر جویان بود است. شاید دلیل اصلی در نظر گرفتن واحد خوابگاهی مجهز آن بوده است ، که افراد غیر بومی نیز بتوانند از آموزش بهر ببرند و آن هم رشته مورد علاقه شان.

خصوصیات بارز پروژه معماری هنرستان فنی و حرفه ای:

از خصوصیات بارز این پروژه می توان به فرم ساختمان که در تعامل با هندسه سایت و همکاری بصری با مجموعه خوابگاهی وسلف سرویس،اشاره کردو همچنین دید ناظرین به داخل محوطه است نام برد. از دیگر ویژگی های این هنرستان فنی حرفه ای توجه به ترکیب احجام و نحوه قرار گرفتن ان در داخل سایت است . توجه به طراحی بهینه و در نظر گرفتن فضای حیاط  جهت بازی و نشستن و جلو گیری از به وجود آمدن فضای بیهوده ومرده در سایت  ودر عین استفاد از تمامی متراژ زمین با سیرکلاسیون مناسب.بخشی از فضا های موجود به شرح زیر است:

در این گوشه ای از حیاط مجموعه بخشی از متراژ مجموعه به سرایداری جهت نگهبانی و نظافت مجموعه با ورودی مستقل اختصاص داده شده است.  سرایداری شامل: اتاق خواب، هال پذیرایی، اشپزخانه می باشد.کتابخانه هنرستان فنی حرفه ای با دو ورودی از داخل ویکی دیگر از حیاط، با در نظر گرفتن فضای مناسب و با نور گیری مناسب توانسته است . در تعامل با فرم وهندسه ساختمان ، که علاوه بر دست رسی مناسب نقش همی در سرویس دهی به مجموعه حاضر ایفا نماید.

۱۶. دانلود پروژه معماری طراحی هنرستان فنی حرفه ای

طراحی هنرستان (یا مدرسه فنی و حرفه‌ای) یکی از چالش‌های جذاب معماری است، زیرا در اینجا کالبد بنا باید به طور مستقیم در خدمت فرآیند “یادگیری از طریق عمل” باشد. یک هنرستان موفق، صرفاً مجموعه‌ای از کلاس‌های درس و کارگاه‌ها نیست؛ بلکه یک “ماشین آموزشی” است که در آن، فضاهای تئوری و عملی به صورت یکپارچه عمل کرده و دانش‌آموزان را برای ورود به دنیای حرفه‌ای آماده می‌کنند. معماری در این پروژه باید الهام‌بخش، کارآمد، ایمن و مشوق خلاقیت باشد.

۱. کانسپت و ایده راهبردی

فلسفه اصلی طراحی یک هنرستان، ایجاد پیوندی ناگسستنی میان “دانش نظری” و “مهارت عملی” است. کانسپت طراحی می‌تواند بر “شفافیت” استوار باشد؛ به این معنا که فرآیندهای آموزشی و تولیدی در کارگاه‌ها، از طریق دیوارهای شیشه‌ای یا فضاهای باز، برای سایر دانش‌آموزان قابل مشاهده باشد. این شفافیت، حس کنجکاوی را برمی‌انگیزد و یک محیط یادگیری پویا و مشترک ایجاد می‌کند. ایده دیگر می‌تواند “صنعتی و صادقانه” باشد؛ یعنی استفاده از سازه و تأسیسات نمایان (Exposed) که خود به یک عنصر آموزشی در مورد نحوه ساخت و عملکرد ساختمان تبدیل می‌شوند.

۲. تحلیل فضایی و برنامه فیزیکی برنامه فیزیکی یک هنرستان به طور کلی به سه عرصه اصلی تقسیم می‌شود:

• عرصه آموزش نظری: شامل کلاس‌های درس، کتابخانه، سایت کامپیوتر و اتاق‌های اساتید. این فضاها نیازمند آرامش و تمرکز هستند.
• عرصه آموزش عملی (کارگاه‌ها): قلب تپنده هنرستان. این بخش شامل کارگاه‌های تخصصی (مانند جوشکاری، نجاری، اتومکانیک، گرافیک، خیاطی) است. این فضاها نیازمند ابعاد بزرگ، سقف‌های بلند، تهویه بسیار قوی، نور طبیعی کافی و دسترسی مستقیم به انبار مواد اولیه و فضای باز هستند. تفکیک صوتی این بخش از عرصه نظری حیاتی است.
• عرصه عمومی و اجتماعی: شامل ورودی و لابی، سالن آمفی‌تئاتر، فضای نمایشگاهی (برای ارائه آثار دانش‌آموزان)، بوفه و حیاط مرکزی. این فضا، مرکز تعاملات اجتماعی و نقطه اتصال دو عرصه دیگر است.

۳. سازه، مصالح و تکنولوژی

سازه در بخش کارگاه‌ها باید توانایی تحمل بارهای سنگین و ارتعاشات را داشته باشد و امکان ایجاد دهانه‌های بزرگ و فضاهای بدون ستون را فراهم کند. سازه‌های فولادی یا بتنی پیش‌ساخته گزینه‌های مناسبی هستند. مصالح باید با دوام، مقاوم در برابر حریق و با نگهداری آسان انتخاب شوند؛ مانند کف‌پوش‌های بتنی صیقلی، دیوارهای آجری یا بلوک‌های سیمانی نمایان. توجه به جزئیات فنی مانند سیستم‌های قدرتمند تهویه و تخلیه دود، شبکه برق‌رسانی صنعتی و اصول ایمنی (HSE) در این پروژه اهمیت فوق‌العاده‌ای دارد.

۴. نور، اقلیم و پایداری کارگاه‌ها به نور طبیعی یکنواخت و بدون سایه‌اندازی مزاحم نیاز دارند. استفاده از پنجره‌های سقفی (نور شمالی) یا پنجره‌های سرتاسری بلند، راهکار مناسبی است. طراحی باید به گونه‌ای باشد که از انرژی خورشیدی برای گرمایش در فصول سرد و از تهویه طبیعی برای خنک‌سازی در فصول گرم، حداکثر استفاده را ببرد. بام‌های سبز یا دیوارهای گیاهی می‌توانند به تلطیف محیط صنعتی هنرستان کمک کنند.

۵. جزئیات شاخص و ویژگی‌های منحصر به فرد

• فضای نمایشگاهی پویا: طراحی یک گالری یا فضای نمایشگاهی در مسیر اصلی حرکت دانش‌آموزان (مانند راهروی اصلی یا لابی) که به صورت مداوم، بهترین آثار تولید شده در کارگاه‌ها را به نمایش بگذارد. این کار حس غرور و رقابت سالم را تقویت می‌کند.
• ارتباط بصری: ایجاد ارتباط بصری هوشمندانه بین کلاس‌های تئوری و کارگاه‌های مرتبط، به دانش‌آموزان کمک می‌کند تا پیوند بین نظریه و عمل را بهتر درک کنند.

۶. جمع‌بندی: ارزش‌های آموزشی پروژه

پروژه طراحی هنرستان، به دانشجو می‌آموزد که چگونه فضایی کارآمد و صنعتی را با نیازهای آموزشی و انسانی تلفیق کند. این طرح، تمرینی عالی در زمینه طراحی فضاهای بزرگ‌مقطع، درک الزامات فنی و تأسیساتی پیچیده، و توجه به اصول ایمنی در معماری است. یک هنرستان خوب، نه تنها مهارت فنی، بلکه اعتماد به نفس و هویت حرفه‌ای را نیز در دانش‌آموزان خود پرورش می‌دهد.
