دانلود پاورپوینت قالب تونلی (طراحی تولید صنعتی)

0 نقد و بررسی
وضعیت کالا : موجود است.
شناسه محصول : N/A

پاورپوینت قالب تونلی (طراحی تولید صنعتی) پاورپوینتی با 35 اسلاید که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آماده و مهیا گردیده است. پاورپوینت قالب تونلی برای درس طراحی و تولید صنعتی و همچنین عناصر و جزئیات قابل استفاده می باشد. که این نوع از سازه صنعتی مورد بررسی قرار گرفته و تمامی ضوابط و حتی روش اجرا را برای شما آورده ایم که در ادامه به معرفی کامل این پاورپوینت معماری خواهیم پرداخت:

فهرست مطالب پاورپوینت قالب تونلی (طراحی تولید صنعتی)

  • تاریخچه قالب تونلی
  • چکیده
  • سیستم قالب بندی تونلی
  • معرفی کلی سیستم
  • قالب ها
  • سازه ساختمان
  • ویژگی های سازه ای سیستم ساخت
  • معایب سیستم قالب تونلی
  • مزایا سیستم قالب تونلی
  • ویژگی های اجرایی سیستم
  • ویژگی های اقتصادی سیستم
  • اثرات وتاثیرات زیست محیطی
  • دیتیل های اجرایی
  • الزامات طراحی و اجرای ساختمان های بتن آرمه با شیوه قالب تونلی
  • مراحل انجام کار
  • سه روش قالب صنعتي
  • روش میز پرنده
  • دالهای پیش ساخته
  • روش تونلی
  • معرفي اجزاي تشكيل دهنده سيستم
  • ديوارها و سقف هاي بتن درجا
  • شالوده بتن مسلح
  • عناصر و اتصالات سازه اي
  • مقايسه ضريب انتقال حرارت ديوار بتني با چند نوع جدار ديگر
  • عايق كاري از خارج
  • نمونه پروزه های اجرا شده
  • پروژه مشارکتی کوی فرهنگ زنجان
  • پروژه سپهر پردیس
  • پروژه آذران تبریز
قالب تونلی
قالب تونلی

قیمت : 19,000 تومان

توضیحات کامل

دانلود پاورپوینت قالب تونلی (طراحی تولید صنعتی)Reviewed by جمیل ویسی on Nov 18Rating:

پاورپوینت قالب تونلی (طراحی تولید صنعتی) پاورپوینتی با ۳۵ اسلاید که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آماده و مهیا گردیده است. پاورپوینت قالب تونلی برای درس طراحی و تولید صنعتی و همچنین عناصر و جزئیات قابل استفاده می باشد. که این نوع از سازه صنعتی مورد بررسی قرار گرفته و تمامی ضوابط و حتی روش اجرا را برای شما آورده ایم که در ادامه به معرفی کامل این پاورپوینت معماری خواهیم پرداخت:

فهرست مطالب پاورپوینت قالب تونلی (طراحی تولید صنعتی)

  • تاریخچه قالب تونلی
  • چکیده
  • سیستم قالب بندی تونلی
  • معرفی کلی سیستم
  • قالب ها
  • سازه ساختمان
  • ویژگی های سازه ای سیستم ساخت
  • معایب سیستم قالب تونلی
  • مزایا سیستم قالب تونلی
  • ویژگی های اجرایی سیستم
  • ویژگی های اقتصادی سیستم
  • اثرات وتاثیرات زیست محیطی
  • دیتیل های اجرایی
  • الزامات طراحی و اجرای ساختمان های بتن آرمه با شیوه قالب تونلی
  • مراحل انجام کار
  • سه روش قالب صنعتي
  • روش میز پرنده
  • دالهای پیش ساخته
  • روش تونلی
  • معرفي اجزاي تشكيل دهنده سيستم
  • ديوارها و سقف هاي بتن درجا
  • شالوده بتن مسلح
  • عناصر و اتصالات سازه اي
  • مقايسه ضريب انتقال حرارت ديوار بتني با چند نوع جدار ديگر
  • عايق كاري از خارج
  • نمونه پروزه های اجرا شده
  • پروژه مشارکتی کوی فرهنگ زنجان
  • پروژه سپهر پردیس
  • پروژه آذران تبریز
قالب تونلی
قالب تونلی

خلاصه ای از پاورپوینت قالب تونلی (طراحی تولید صنعتی):

تاریخچه قالب تونلی پاورپوینت قالب تونلی
سیستم ساخت سازه بتنی به روش قالب تونلی، از حدود ۴۰ سال پیش مورد استفاده انبوه سازان درجهان بوده است و تاکنون مورد بازنگریهای فنی از سوی سازندگان قالب قرارگرفته، بطوریکه آخرین نوآوری در این سیستم در اواخر سال ۲۰۰۷ توسط شرکت Mesa ترکیه ای با شماره ۱۳۲۷۴۱۳AWO به ثبت رسیده است.
این سیستم یکی از بهترین روشهای ساخت و ساز صنعتی است و از ابتدا در کشورهایی که با مشکل زلزله روبرو بودند مورد توجه قرار گرفت ،همچنین در کشورهایی مانند آمریکا، کانادا، ترکیه، مالزی و … بویژه جهت احداث ساختمانهای بلند مرتبه، استفاده از این روش بسیار متداول می باشد.روش قالب تونلی، مانند دیگر روش های ساخت صنعتی، در چهارمعیار کاهش زمان ، کاهش هزینه، ارتقاء کیفیت و امنیت کارکنان توجیه پذیر می باشد.

سیستم قالب تونلی پاورپوینت قالب تونلی (طراحی تولید صنعتی)

  • این روش امکان اتمام اسکلت بتنی پروژه ها را در کوتاهترین مدت با حداقل نیروی انسانی فراهم می سازد.
  • حذف نازک کاری (پلاستر) زیر سقفها و روی دیوارها به دلیل سطح بتنی و صیقلی و ابعاد و اندازه های دقیق با استفاده از روش قالب تونلی امکان پذیر میباشد.
  • دیوارهای بتنی باربر در این سیستم، سازه ای بسیار مقاوم در برابر نیروهای زلزله بدست می آورد.

با استفاده از سیستم قالب تونلی امکان بتن ریزی همزمان سقف و دیوار بتنی و بصورت دوره گردش روزانه امکان پذیر می باشد.در این روش مدت زمان ساخت سازه های بتنی در مقایسه با سایر روشهای مرسوم بسیار کوتاهتر میباشد. همچنین علاوه بر کیفیت و دقت بالا در اجرای اسکلت بتنی باعث صرفه جویی قابل توجهی در نازک کاری و تاسیسات مکانیکی و برقی خواهد شد.صرفه جویی در کاهش نیروی انسانی مورد نیاز و مدت زمان اجرا حدوداَ به ۵۰% نسبت به سایر روشهای مرسوم می رسد. قالب های تونلی تا پانصد بار بدون نیاز به بازسازی و تعمیر قابل استفاده هستند.

معرفي سيستم تونلي پاورپوینت قالب تونلی

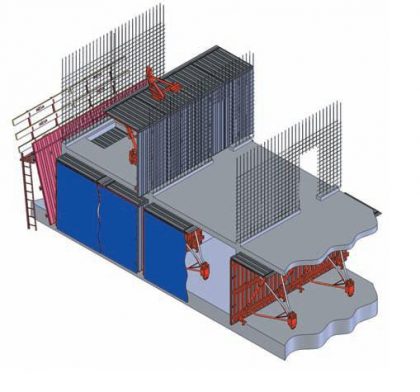

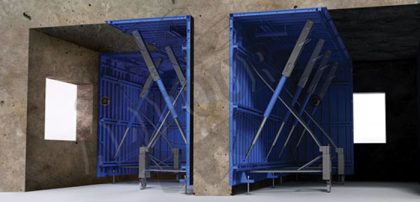

سيستم موسوم به تونلي، يكي از روش هاي مورد استفاده براي اجراي ساختمان‌هاي با سيستم باربر ديوار و سقف بتني است. نام تونلي به دليل شكل قالب هاي فلزي هم زمان ديوارها و سقف هاست. در سيستم تونلي، ديوارها و سقف هاي بتن مسلح به صورت هم زمان آرماتور بندي، قالب بندي و بتن ريزي مي شوند . اين روش ضمن بالا بردن سرعت و كيفيت اجرا، عملكرد سازه اي و رفتار لرزه اي مجموعه سازه را به لحاظ يكپارچگي اعضا و اتصالات آنها به نحو چشمگيري بهبود مي بخشد.

سازه ساختمان پاورپوینت قالب تونلی

سازه ساختمان هاي با سيستم تونلي، از ديدگاه عملكرد لرزه اي اشكال عمده اي ندارد و تجربه زلزله هاي گذشته رفتار مناسب اين سيستم سازه اي را در مقايسه با سيستم هاي ديگر ثابت كرده است.در ساختمان هاي با سيستم تونلي، در برخي موارد، براي افزايش سهولت و سرعت اجرا، اجزاي غير سازه اي مانند ديوارهاي جدا كننده، پله ها و پانل هاي نما به صورت پيش ساخته در نظر گرفته مي شوند و بعد از تكميل، سازه اصلي به آن متصل مي شود.

ويژگی های سازه ای سیستم ساخت:
۱٫ یکپارچگی سیستم و بهبود رفتار لرزه ای آن بدلیل عملکرد جعبه ای سازه
۲٫ تغییر ماهیت تمرکز تنش از حالت گره ای و متمرکز بصورت گسترده بعلت تبدیل سازه از حالت تیر- ستون – دیوار به حالت دال – دیوار
۳٫ عملکرد سقف سازه بصورت دیافراگم صلب و قابلیت انتقال بارهای قائم و جانبی به دیوارها
۴٫ افزایش درجه نامعینی سازه و تأخیر بیشتر در تشکیل لولاهای پلاستیک در اعضاء و درنتیجه قابلیت تحمل بیشتر نیروها و لنگرها
۵٫  تقارن سازه ای و منظم بودن ساختمان (درارتفاع و پلان)
