دانلود پاورپوینت معرفي سيستم LSF

پاورپوینت معرفي سيستم LSF دارای 65 اسلاید با تمامی توضیحات می باشد.دو پاورپوینت در مورد سیستم ساختمانی lsf که یکی از پاور پوینت ها دارای عنوان : دیتیل های سیستم lsf  می باشد که به صورت کامل این سیستم را به صورت جزئیات اجرایی بررسی کرده است.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد.پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• تاريخچه
• معرفي سيستم
• آیین نامه ها
• موارد استفاده از سيستم
• مزايا
• مواد اولیه تولید داخل
• مقاومت در برابر زلزله
• کاهش هزینه های ساخت بنا
• عایقکاری و صرفه جویی در مصرف انرژی
• عایقکاری و صرفه جویی در مصرف انرژی
• امکان تولید مصالح در کارگاه
• روش های  اجرا

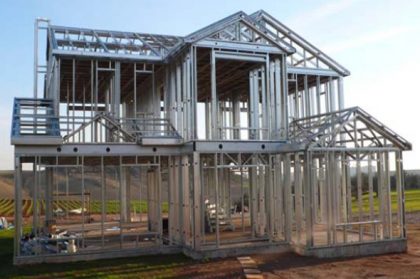

سیستم lsf

متن پاورپوینت معرفي سيستم LSF

سابقه استفاده از این سیستم در ساختمانهای تجاری و اداری به دهه 50 میلادی بازمی گردد.از اوایل دهه 90 میلادی، پس از تشکیل انجمن مهندسین سازه های نورد سرد و تدوین و تصویب آیین نامه های مربوطه و وارد شدن در استانداردهای IBC و UBC، استفاده از این سیستم در بناهای مسکونی، تجاری و اداری نیز با استقبال گسترده ای مواجه شد و تا امروز نيز با روند فزاینده ای ادامه دارد.

معرفي سيستم: پاورپوینت معرفي سيستم LSF

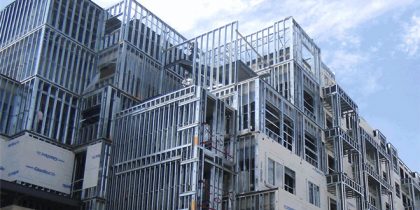

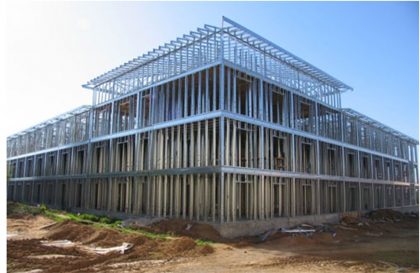

سيستم ساختماني قاب فلزي سبك ( LSF ) با استفاده از ورقهاي فولادي گالوانيزه نازك (5/0 تا 2 ميليمتر) فرم داده شده در حالت سرد به همراه گچ‌برگ و عايق معدني مي‌باشد. عناصر فولادي در اين سيستم بعنوان عناصر  باربر و غير باربر مورد استفاده قرار مي گيرند. گچ‌برگ ها بعنوان پوشش و عايق حرارتي و صوتي نيز جهت كنترل حرارت و صوت قابل استفاده است.

روش ساخت با استفاده از Stud و Runner : پاورپوینت معرفي سيستم LSF

vشيوه ساخت و ساز اين سيستم به صورت خشك با استفاده از اتصالات پيچي ، و به روش توليد صنعتي است. با استفاده از اين سيستم ساختمان با كاربري مختلف و در طبقات متعدد ساخته میشود و از مزایای زيست محيطي این سيستم بهره می‌گیرند.

آیین نامه ها:

کلیه مراحل طراحی و محاسبه سازه ها بر اساس آیین نامه IBC  و استاندارد AISI  می باشد که اين آيين نامه ها با توجه به قوانين ساختماني كشور ايران نيز قابل قبول است.

آیین نامه ها

موارد استفاده از سيستم: پاورپوینت معرفي سيستم LSF

• –خانه های ويلائي
• –ساختمانهای طبقاتی
• –ساختمانهاي تجاري و اداری
• –ساختمانهاي ورزشي و آموزشي
• –واحدهاي صنعتي سبک
• –واحدهاي پيش ساخته
• –احداث نيم طبقه در داخل بناها
• –افزايش اشکوب بر روي ساختمان های موجود
• –مقاوم سازی ساختمانهاي موجود

مزايا:

• –مقاومت در برابر زلزله
• –سرعت اجراي زياد
• –سبكي وزن ساختمان
• –کاهش هزینه ساخت
• –امکان مدولار و استاندارد کردن و پیش ساخته کردن پانل ها
• –وجود مواد اولیه در داخل کشور
• –صرفه جویی در مصرف انرژی
• –سهولت اجرای تاسیسات برقي و مكانيكي
• –امكان توليد قطعات در محل اجرا
• –سهولت نگهداری و تعمیرات
• –تطابق با آیین نامه های رایج ساختمانی

مزایای سيستم (LSF)

ماده اولیه برای تولید مصالح این سیستم ورق گالوانیزه در ضخامتهای مختلف است که علاوه بر واردات فراوان از روسیه، اوکراین، ژاپن و … به تازگی خط تولید آن با کیفیت قابل قبول، در داخل کشور نیز راه اندازی شده است.

مقاومت در برابر زلزله پاورپوینت معرفي سيستم LSF

اسکلت بناهای ساخته شده با این سیستم بدلیل کاهش وزن چشمگیر سازه، و نیز انسجام مناسب سازه، ایستایی مطلوبی در برابر زلزله از خود نشان می دهد.

سرعت اجرا

به دلیل ساخت دیوارهای باربر در کارگاه و انتقال اسکلت آماده دیوارها به محل، سرعت ساخت بنا افزایش می یابد. از سوی دیگر وزن کم این سازه ها با فراهم آوردن امکان حمل بیشتر مصالح، بطور غیر مستقیم بر سرعت اجرا اثر می گذارد.

کاهش هزینه های ساخت بنا

به دلایل متعدد از جمله کاهش قابل توجه وزن سازه فلزی، حذف چندین مرحله از عملیات اجرایی در آیتم های تاسیسات، کاهش نوبتهای حمل مصالح و … درصدی از هزینه های ساخت بنا، متناسب با میزان زیربنا کاهش می یابد.

سیستم قاب‌های سبک فولادی (LSF)؛ مزایا، معایب و کاربرد در صنعت ساختمان

سیستم ساختمانی قاب‌های سبک فولادی، معروف به LSF (Lightweight Steel Framing)، یکی از روش‌های نوین ساخت‌وساز است که در دهه‌های اخیر به دلیل مزایای متعدد، در سراسر جهان و همچنین در ایران مورد توجه قرار گرفته است. این سیستم بر پایه استفاده از مقاطع فولادی گالوانیزه نورد سرد برای ایجاد اسکلت اصلی ساختمان استوار است. درک ویژگی‌ها، مزایا و محدودیت‌های این سیستم برای معماران و سازندگان، جهت انتخاب راهکار بهینه برای پروژه‌های مختلف، ضروری است.

اجزای اصلی سیستم LSF

1. قاب‌های فولادی: اسکلت اصلی ساختمان از مقاطع فولادی جدار نازک (معمولاً به شکل C و U) تشکیل می‌شود. این مقاطع توسط پیچ‌های مخصوص به یکدیگر متصل شده و دیوارها، سقف‌ها و کف‌ها را به وجود می‌آورند.
2. پوشش‌های خارجی و داخلی: بر روی اسکلت فولادی، لایه‌های پوششی مختلفی نصب می‌شود.
   • پوشش داخلی: معمولاً از پانل‌های گچی (Gypsum Board) یا سمنت برد (Cement Board) استفاده می‌شود.
   • پوشش خارجی: می‌توان از انواع نماها مانند سمنت برد، نمای چوبی، آجری یا سنگی (به‌صورت خشک) و یا سیستم‌های عایق و نمای ترکیبی (مانند ETICS) استفاده کرد.
3. لایه‌های عایق: فضای خالی بین استادهای (Studs) فولادی در دیوارها و سقف، با عایق‌های حرارتی و صوتی (مانند پشم سنگ، پلی‌استایرن یا پلی‌اورتان) پر می‌شود.

مزایای سیستم LSF

• سرعت بالای اجرا: به دلیل پیش‌ساخته بودن بخش زیادی از قطعات و خشکه چینی بودن سیستم (عدم استفاده از ملات)، سرعت ساخت‌وساز با LSF به مراتب بالاتر از روش‌های سنتی (مانند بنایی یا بتنی) است.
• سبکی وزن سازه: وزن اسکلت LSF حدود ۲۵ تا ۳۵ درصد وزن سازه‌های بتنی و فولادی معمول است. این سبکی، باعث کاهش بار مرده ساختمان، کاهش نیروی زلزله، و صرفه‌جویی در طراحی فونداسیون می‌شود.
• عملکرد لرزه‌ای عالی: به دلیل سبکی، انعطاف‌پذیری و اتصالات متعدد، این سیستم رفتار بسیار خوبی در برابر زلزله از خود نشان می‌دهد.
• دقت بالا در اجرا: تولید صنعتی قطعات، خطاهای انسانی را به حداقل رسانده و کیفیت و دقت ساخت را افزایش می‌دهد.
• صرفه‌جویی در مصرف انرژی: با اجرای صحیح لایه‌های عایق حرارتی، ساختمان‌های LSF می‌توانند عملکرد حرارتی بسیار خوبی داشته باشند و هزینه‌های گرمایش و سرمایش را به شکل چشمگیری کاهش دهند.
• سازگاری با محیط زیست: فولاد یک ماده قابل بازیافت است. همچنین، به دلیل خشکه چینی، نخاله‌های ساختمانی و مصرف آب در این سیستم بسیار کم است.
• سهولت در اجرای تاسیسات: فضای خالی داخل دیوارها، مکان مناسبی برای عبور لوله‌های تاسیسات مکانیکی و الکتریکی بدون نیاز به تخریب و شیارزنی فراهم می‌کند.

معایب و محدودیت‌های سیستم LSF

• محدودیت در تعداد طبقات: این سیستم عمدتاً برای ساختمان‌های کوتاه مرتبه (معمولاً تا ۵ طبقه) مناسب است. برای ساختمان‌های بلندتر، باید به‌صورت ترکیبی با سیستم‌های دیگر به کار رود.
• نیاز به نیروی کار متخصص: اجرای صحیح این سیستم نیازمند تیم اجرایی آموزش‌دیده و ماهر است.
• محدودیت در دهانه‌ها: ایجاد دهانه‌های بسیار بزرگ با این سیستم دشوارتر از سازه‌های فولادی سنگین یا بتنی است و نیازمند تمهیدات سازه‌ای خاص می‌باشد.
• حساسیت به خوردگی: اگرچه مقاطع فولادی گالوانیزه هستند، اما در صورت آسیب دیدن پوشش گالوانیزه و قرار گرفتن در معرض رطوبت دائمی، امکان خوردگی وجود دارد. بنابراین، اجرای دقیق جزئیات آب‌بندی و عایق‌کاری رطوبتی بسیار مهم است.
• عایق‌بندی صوتی: اگرچه عایق‌های میانی به کاهش انتقال صدا کمک می‌کنند، اما برای رسیدن به عملکرد صوتی مطلوب (به‌ویژه در مورد صداهای کوبه‌ای)، باید از جزئیات اجرایی خاص و لایه‌های پوششی مناسب استفاده کرد.

کاربردهای سیستم LSF این سیستم برای طیف وسیعی از کاربری‌ها مناسب است:

• ساختمان‌های مسکونی: ویلاها و ساختمان‌های آپارتمانی کوتاه مرتبه.
• ساختمان‌های اداری و تجاری: ساختمان‌های اداری و فروشگاه‌های کوچک.
• اضافه طبقات (اضافه اشکوب): به دلیل سبکی وزن، گزینه‌ای ایده‌آل برای اضافه کردن طبقات به ساختمان‌های موجود است.
• ساخت‌وساز در مناطق صعب‌العبور: به دلیل حمل‌ونقل آسان قطعات، برای ساخت در مناطق کوهستانی یا دورافتاده مناسب است.
• مدارس و فضاهای آموزشی: به دلیل سرعت بالا در ساخت.

نتیجه‌گیری

سیستم LSF یک راهکار ساختمانی مدرن، سریع و کارآمد است که مزایای قابل توجهی در زمینه سبکی، عملکرد لرزه‌ای و سرعت اجرا دارد. این سیستم می‌تواند جایگزین مناسبی برای روش‌های سنتی در پروژه‌های کوتاه مرتبه باشد. با این حال، موفقیت در استفاده از LSF مستلزم طراحی دقیق، توجه به جزئیات اجرایی، و بهره‌گیری از نیروی کار متخصص است. آشنایی معماران با قابلیت‌ها و محدودیت‌های این سیستم، به آن‌ها کمک می‌کند تا در پروژه‌های خود از این تکنولوژی به بهترین شکل ممکن استفاده نمایند.
