پاورپوینت معماری سقف های پیش تنیده پاورپوینتی کامل که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آماده و مهیا گردیده شده است. پاورپوینت معماری سقف های پیش تنیده در 80 اسلاید در قالب عکس متن و نمودارهای تحلیلی به بررسی و معرفي پيش تنيدگي می پردازد همچنین چگونگی اجرای سقف های پیش تنیده را مورد بررسی قرار میدهد. در ادامه به معرفی کامل این پاورپوینت معماری خواهیم پرداخت:

فهرست مطالب پاورپوینت معماری سقف های پیش تنیده

• تاريخچه
• معرفي پيش تنيدگي
• روشهاي وارد كردن نيروي پيش تنيدگي
• مصالح و تجهیزات
• كابل

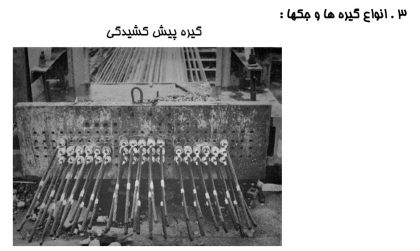

• مهار انتهايي
• روش های پیش تنیدگی
• روش پس کشیده
• روش چسبیده
• مزاياي دال هاي پس كشیده در ساختمان
• دهانه بزرگتر و كنسول هاي بلندتر
• ضخامت دال كمتر
• حذف تيرها
• ارتفاع كف تا كف كمتر
• كاهش وزن ساختمان
• مكان ايجاد بازشو هاي بزرگ و نامنظم در سقف
• امكان ستون گذاري نامنظم

سقف پیش تنیده

خلاصه ای از پاورپوینت معماری سقف های پیش تنیده:

تاريخچه سقف های پیش تنیده

گرچه بتن در گذشته مدت ها به عنوان مصالح ساختماني بكار مي رفت اما به هيچ عنوان مصالح سازه اي مناسبي محسوب نشده و ،چرا كه بر خلاف مقاومت فشاري بالا، در برابر تنشهاي كششي بسيار ضعيف عمل مي كند. بعد ها  مهندسين براي غلبه بر اين  ضعف،تركيبي ازفولادمسلح كننده و بتن كه امكان مقاومت در برابر نيروهاي كششي و فشاري را ايجاد مي نمايد،به كار مي گرفتند  . در آغاز براي مسلح كردن بتن از آرماتور استفاده شد ،استفاده از تكنولوژي پيش تنيدگي،بتن را به يكي از كار بردي ترين مصالح سازه اي تبديل نمود . ايده پيش تنيدگي ،در دهه اول قر ن بيستم ميلادي مطرح گرديد اين روش از سال 1955 در زمينه هاي مختلف سازه اي مورد استفاده قرار گرفت و به علت كارايي مناسب كاربرد آن به سرعت افزايش يافت .

معرفي پيش تنيدگي پاورپوینت معماری سقف های پیش تنیده

پيش تنيدگي عبارت است از اعمال تنش فشاريدائمي قبل از اعمال بارهاي بهره برداري به منظوركاهش  و يا  از بين بردن تنشهاي كششي . تنش فشاري دائمي با قرار دادن كابل فولادي در قطعه بتني ، كشيدن و مهار كردن آن در دو طرف عضوبه مقطع بتني اعمال مي شود . در طول اعضاي خمشي ،هم تار تحتاني در كشش قرار مي گيرد ( وسط دهانه ) و هم تار فوقاني ( روي تكيه گاه ) در مقاطع پيش تنيده با  جابجا كردن موقعيت كابل  ،  مقدار  و توزيع تنش فشاري قابل كنترل است .

بتن

مقاومت بتن در سازه های پیش تنیده می بایست از مقاومت و کیفیت بهتری نسبت به بتن در سازه های ساخته شده از بتن مسلح معمولی ، برخوردار باشد ، زیرا بالا بودن کیفیت و مقاومت بتن باعث ایجاد گیرش و چسبندگی بهتری بین کابلهای و بتن می شود. فولاد:فولادهای پیش تنیدگی شامل مفتول ها و کابل های ساخته شده از مفتول یا میلگرد های آلیاژدار پر مقاومت می باشد.

دهانه بزرگتر و كنسول هاي بلندتر

با استفاده از تكنولوژي پيش تنيدگي امكان ايجاد دهانه هاي بزرگتر و كنسول بلندتر در سازه وجود دارد و محدوديتهايي كه ساير روشها در پوشاندن دهانه هاي بزرگ با آن مواجه هستند در اين سيستم منتفي است اين مزيت قابليت گسترده اي را در اختيار طرح معماري قرار داده ، همچنين امكان استفاده مناسب تري از فضا را ايجاد مي كند

افزايش بر سرعت اجرا

با توجه به حذف تيرهاي مياني و آرماتور بندي دالها ، زمان اجراي دال پيش تنيده بسيار كمتر از دال بتني معمولي خواهد بود . از طرف ديگر بعد ازاجراي عمليات كشش ، سقف بدون وجود قالب و شمع بندي ، خود ايستا خواهد بود و مي توان قالبها را در مدت زمان كوتاهتري باز كرد . بصورت عمومي زمان اجراي يك دال پيش تنيده حدود 30 % كمتر از دال بتن آرمه معمولي مي باشد .

كاهش هزينه ها

كاهش ضخامت دال ، كاهش تعداد ستونها ، حذف تيرها و … با عث صرفه جويي قابل توجهي در بتن و فولاد مصرفي خواهد شد. بعلاوه كاهش عمليات قالب بندي و آرماتور بندي نيز باعث كاهش هزينه هاي اجرايي مي گردد سرعت اجراي بيشتر نيز كاهش هزينه تجهيزات و نيروي انساني را در پي خواهد داشت . روي هم رفته ساختمانهايي كه در آنها از  سيستم دال پس كشيده استفاده مي شود، حدود 10 تا 20 درصد نسبت به ساختمانهاي بتن آرمه ارزانتر خواهد بود.

سقف‌های پیش‌تنیده: جهشی در مهندسی سازه برای دهانه‌های بزرگ‌تر و فضاهای بدون ستون

بتن مسلح سنتی، ترکیبی کارآمد از مقاومت فشاری بتن و مقاومت کششی فولاد است. با این حال، در این سیستم، میلگردهای فولادی تنها زمانی وارد عمل می‌شوند که بتن تحت بارگذاری، دچار ترک‌های ریز شده و کشش را به آن‌ها منتقل کند. “بتن پیش‌تنیده” (Prestressed Concrete) یک گام انقلابی فراتر از این مفهوم است. این تکنیک هوشمندانه، با وارد کردن یک تنش فشاری دائمی و حساب‌شده به بتن قبل از اعمال بارهای بهره‌برداری، ضعف ذاتی آن در برابر کشش را به طور فعال خنثی می‌کند. نتیجه، سازه‌ای کارآمدتر، سبک‌تر و بادوام‌تر است که به معماران و مهندسان اجازه می‌دهد دهانه‌های بسیار بزرگ‌تری را بپوشانند و فضاهایی باز و بدون ستون خلق کنند که پیش از این دست‌نیافتنی بود.

مفهوم بنیادین: از تحمل انفعالی تا مقابله فعال

برای درک پیش‌تنیدگی، یک مثال ساده را تصور کنید: برداشتن یک ردیف کتاب از قفسه، تنها با فشردن دو انتهای آن. نیروی فشاری که شما با دستانتان وارد می‌کنید، به قدری کتاب‌ها را به هم فشرده می‌کند که آن‌ها می‌توانند وزن خود را تحمل کرده و به صورت یک تیر یکپارچه عمل کنند. بتن پیش‌تنیده دقیقاً بر همین اصل استوار است. در این سیستم، کابل‌های فولادی با مقاومت بسیار بالا (که “تاندون” نامیده می‌شوند) در داخل بتن کشیده می‌شوند و نیروی کششی آن‌ها، فشاری دائمی را در بتن ایجاد می‌کند. هنگامی که بار (مانند وزن طبقات یا ترافیک) بر روی این عضو بتنی اعمال می‌شود، این بار تمایل به ایجاد تنش کششی در بخش پایینی آن دارد. اما از آنجایی که این بخش از قبل تحت فشار قرار گرفته است، تنش کششی جدید صرفاً این فشار اولیه را خنثی می‌کند و در نتیجه، بتن هرگز به مرحله کشش و ترک‌خوردگی نمی‌رسد.

دو روش اصلی اجرا: پیش‌کشیدگی و پس‌کشیدگی

اعمال نیروی پیش‌تنیدگی به دو روش اصلی انجام می‌شود:

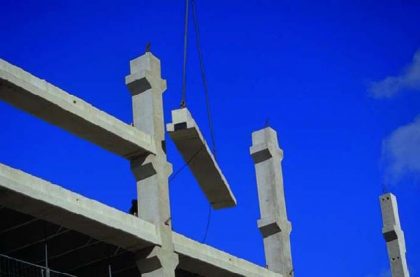

1. پیش‌کشیدگی (Pre-Tensioning): این روش معمولاً در کارخانه و برای تولید قطعات پیش‌ساخته مانند تیرها و دال‌های توخالی (Hollow Core Slabs) استفاده می‌شود. در این فرآیند، ابتدا تاندون‌ها بین دو پایه ثابت کشیده می‌شوند. سپس بتن در قالب و در اطراف این تاندون‌های کشیده‌شده ریخته می‌شود. پس از اینکه بتن به مقاومت مورد نظر رسید، انتهای تاندون‌ها آزاد می‌شود. تاندون‌ها که تمایل به بازگشت به طول اولیه خود را دارند، نیروی فشاری را از طریق پیوستگی (Bond) به بتن منتقل می‌کنند.
2. پس‌کشیدگی (Post-Tensioning): این روش عمدتاً در محل پروژه (درجا) برای دال‌های ساختمانی، پارکینگ‌ها و پل‌ها به کار می‌رود. در این فرآیند، لوله‌های غلاف‌داری (Ducts) قبل از بتن‌ریزی در محل مورد نظر در قالب‌بندی قرار می‌گیرند. پس از ریختن و عمل‌آوری بتن، تاندون‌ها از داخل این غلاف‌ها عبور داده می‌شوند. سپس با استفاده از جک‌های هیدرولیکی، تاندون‌ها از یک طرف کشیده شده و از طرف دیگر به بتن سخت‌شده مهار (Anchor) می‌شوند. در نهایت، فضای خالی داخل غلاف‌ها معمولاً با گروت پر می‌شود تا از تاندون‌ها محافظت کرده و پیوستگی را بهبود بخشد.

مزایا در طراحی معماری و سازه:

استفاده از سقف‌های پیش‌تنیده، مزایای چشمگیری را برای معماران به ارمغان می‌آورد:

• دهانه‌های بلندتر: امکان طراحی فضاهای باز و وسیع مانند سالن‌های همایش، فضاهای اداری باز (Open Office) و پارکینگ‌ها بدون نیاز به ستون‌های میانی.
• ضخامت کمتر دال: کاهش ارتفاع سقف و در نتیجه کاهش ارتفاع کلی ساختمان، که منجر به صرفه‌جویی در مصالح نما، تأسیسات و هزینه‌های ساخت می‌شود.
• کنترل ترک و تغییر شکل: کاهش چشمگیر ترک‌خوردگی و خیز (Deflection) سقف در درازمدت، که به دوام و زیبایی سازه کمک می‌کند.
• وزن کمتر سازه: سبکی سقف‌ها، بار مرده کلی ساختمان را کاهش داده و منجر به ابعاد کوچک‌تر برای ستون‌ها و فونداسیون می‌شود.

نتیجه‌گیری

فناوری پیش‌تنیدگی، بتن را از یک ماده سنگین و ایستا به یک سیستم سازه‌ای سبک و پویا تبدیل کرده است. این تکنیک، با بهینه‌سازی عملکرد مصالح، دست معماران را برای خلق فضاهای خلاقانه‌تر، کارآمدتر و از نظر اقتصادی به‌صرفه‌تر باز می‌گذارد و افق‌های جدیدی را در طراحی سازه‌های بتنی گشوده است.
