پاورپوینت معماری مدیا سنتر سندای ژاپن

پاورپوینت معماری مدیا سنتر سندای ژاپن عنوان پست امروز فروشگاه معماری وب سایت نوین آرچ می باشد پاورپوینت معماری مدیا سنتر سندای ژاپن در 47 اسلاید در قالب عکس از پروژه، دیتیل به بررسی و تحلیل سازه ساختمان مدیا سنتر سندای ژاپن می پردازد همچنین در پایان این پاورپوینت معماری به بررسی نمونه الگوهای پیشنهادی با ایده گرفتن از طرح این سازه می پردازد

مواردی در پاورپوینت معماری مدیا سنتر سندای ژاپن به آن پرداخته می شود

• مختصری از مشخصات بنا
• بررسی موقعیت بنا
• مختصری در رابطه با کانسپت طرح
• نمونه هایی از طرح های اولیه تویو ایتو
• کلیتی در رابطه با سازه
• بررسی کف و سقف طبقات
• تحلیل و بررسی ستونها
• تحلیل نیروها توسط تویو ایتو
• طراحی در برابر زلزله
• دیتیل ها
• جمع بندی اطلاعات سازه ای
• نقاط قوت این پروژه
• پیشنهاد استفاده طرح در کارهای مشابه
• استفاده در فرم های نامشخص
• استفاده از الگوی ستون ها در طرح سازه

نمونه الگوهای پیشنهادی با ایده گرفتن از طرح این سازه

پروژه مدیا سنتر سندای ژاپن یکی از طرح های بزرگ معماری است که در ساختار سازه ای آن به القای حرکت نرم یک گیاه آبی و بازی نور روی برگ هایش و پیچ و تاب خوردنش و تمام سیالیت تمام و عیار درون یک آکواریوم توجه شده است و به عنوان الگو از طبیعت مورد توجه قرار گرفته است  ساختارسازه ای این پروژه معماری شامل سه عنصر اصلی لوله ها  و صفحه ها و همچنین پوسته بنا می باشد که در این پاورپوینت معماری سه عنصر اصلی فوق مورد بررسی قرار گرفته است

بررسی ایده ساخت ستونهای

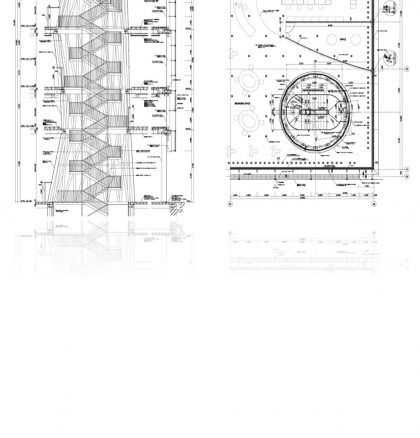

نکته بسیار جالب در این بنا ایده اولیه ساخت ستون ها در این بنا می باشد پیچش یک مجموعه افقی از لوله ها و ایجاد نوعی پیش تنیدگی وسپس بافتن آنها با شبکه های مورب و افقی برای جلوگیری از کمانش و برش و…  و نهایتا انتخاب شکل دایره به دلیل ممان اینرسی برابر در همه جهات و بهترین مقاومت پیچشی می باشد.

کلیات سازه پاورپوینت معماری مدیا سنتر سندای ژاپن

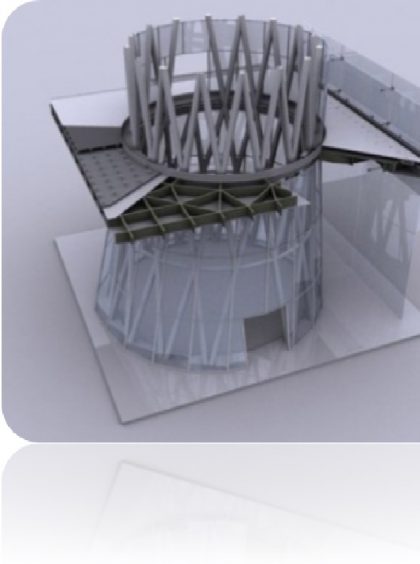

میله های ستون تاب خورده اند. ستون های فلزی به هر طبقه جوش داده شده اند صفحه ای ساندویچی لانه زنبوری به عنوان یک سقف بر روس ستون ها قرار می گیرد نیروهای کف به خوبی توسط تیرک های سقف پخش و منتقل شده و به ستون ها می رسد.

جمع بندی اطلاعات سازه ای

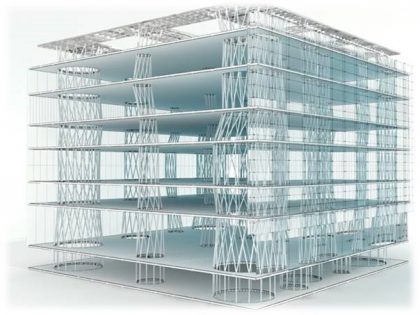

برای درک سازه می توان آن را شامل 7 کف متکی به 13 ستون خاص، با دیوار های شیشه ای اسپایدر متکی به کف در نظر گرفت سازه ای تماما یکپارچه و نرم.. در این سازه از لوله که به عنوان عضو فشاری پایدارترین مقطع را دارد، استفاده شده است. همه ستون ها متحمل نیرو اند اما افزون بر این 4 ستون گوشه تعادل سازه در مقابل زلزله را تحمل می کنند و به نوعی ساپورت کنندۀ مجموعه ستون ها از دورِ سازه هستند.کف ها دال نیستند بلکه خرپاهای کوچکی هستند که نیروهای کف را به خوبی توزیع کرده و به ستون ها می رسانند این موضوع  باعث کاهش ضخامت و افزایش باربری و کاهش وزن  کف و به تبع آن گامی نیکو در طراحی لرزه ای است.

نقاط قوت این پروژه

یکی از نقاط قوت این پروژه از لحاظ معماری انعطاف پذیری بسیار زیادی است که شکل گیری این سازه به طراحی پلان  های 6طبقه داده است. ستون ها قابلیت مورب شدن دارند و این تغییر جهت ها و نیز قابلیت کم و زیاد شدن قطر ستون ها با توجه به باربری کف های مختلف متغیر اند. یکی از بزرگترین نقاط قوت این سازه، یکپارچه بودن کل سازه و نما به صورتی کاملا ارگانیک است و همین عامل تحمل سازه را در برابر زلزله به طرز بسیار چشمگیری تامین کرده است.مکعب در برابر پیچش مقاوم است و این حجم را با همین دلیل ساده می توان در برابر پیچش مقاوم دانست اضافه می کنم که ستون ها نیز هر کدام ممان اینرسی برابر در جهات و مقاومت معادلی دارند.

مدیا تک سندای: شاهکار تویو ایتو | شفافیت، سیالیت و بازتعریف فضای عمومی

در قلب شهر سندای ژاپن، ساختمانی مکعبی و شفاف قرار دارد که به نظر می‌رسد از قوانین فیزیک سرپیچی می‌کند. “مدیا تک سندای” (Sendai Mediatheque)، اثر معمار برجسته ژاپنی، تویو ایتو، چیزی فراتر از یک کتابخانه یا مرکز فرهنگی است؛ این بنا یک بیانیه رادیکال در مورد معماری عصر دیجیتال است. ایتو با این شاهکار که در سال ۲۰۰۱ تکمیل شد، مفاهیم سنتی ستون، دیوار و طبقه را به چالش کشید و فضایی سیال، پویا و بدون مرز را خلق کرد که بازتاب‌دهنده جریان آزاد اطلاعات در دنیای مدرن است. مدیا تک سندای نه تنها یک دستاورد فنی و سازه‌ای خیره‌کننده، بلکه یک نمونه بی‌بدیل از چگونگی خلق فضای عمومی دموکراتیک و دعوت‌کننده است که در آن، تکنولوژی و انسان در هماهنگی کامل قرار می‌گیرند.

کانسپت اصلی: “فضای سیال” و معماری بدون مرز

ایده محوری تویو ایتو برای مدیا تک، خلق فضایی کاملاً آزاد و انعطاف‌پذیر، شبیه به دنیای مجازی بود؛ جایی که مرزهای فیزیکی از بین می‌روند و کاربران می‌توانند آزادانه در آن حرکت کرده و اطلاعات را مبادله کنند. او به دنبال عبور از معماری مدرنیستی قرن بیستم بود که بر اساس شبکه‌های سازه‌ای خشک و تفکیک صلب فضاها بنا شده بود. در مدیا تک، هیچ دیوار باربر داخلی وجود ندارد و کل فضا به صورت یکپارچه و پیوسته درک می‌شود. این بنا به گونه‌ای طراحی شده که فعالیت‌های داخل آن—مردم در حال مطالعه، کار با کامپیوتر یا گفتگو—به بخشی از نمای شهری تبدیل شده و شهروندان را به ورود و مشارکت دعوت می‌کند.

سه عنصر کلیدی معماری:

طراحی مدیا تک بر پایه سه عنصر نوآورانه و متمایز استوار است:

1. “صفحات” (Plates): هفت طبقه ساختمان که عملکردهای مختلفی مانند کتابخانه، گالری هنری و سینما را در خود جای داده‌اند، به صورت صفحات افقی نازک و سبکی طراحی شده‌اند که گویی در هوا شناور هستند. این صفحات، حداقل ساختار ممکن را دارند تا حس سبکی و تداوم فضا را تقویت کنند.
2. “لوله‌ها” (Tubes): برجسته‌ترین و انقلابی‌ترین عنصر بنا، ۱۳ ستون توخالی و شبکه‌ای هستند که مانند ساقه‌های جلبک دریایی به صورت نامنظم در سراسر ساختمان پیچ و تاب خورده و از کف تا سقف امتداد یافته‌اند. این لوله‌ها سه عملکرد حیاتی و همزمان دارند:
   • سازه: آن‌ها تمام بار عمودی ساختمان را تحمل کرده و مقاومت اصلی در برابر نیروهای جانبی مانند زلزله را تأمین می‌کنند (که در ژاپن امری حیاتی است).
   • سیرکولاسیون: آسانسورها و پله‌ها در داخل بزرگترین لوله‌ها تعبیه شده‌اند.
   • تأسیسات: این لوله‌ها همچنین به عنوان شریان‌های حیاتی ساختمان، تمام سیستم‌های مکانیکی، الکتریکی، تهویه و شبکه‌های اطلاعاتی را از خود عبور می‌دهند و نور طبیعی را از سقف به طبقات پایین‌تر می‌رسانند.
3. “پوسته” (Skin): نمای اصلی ساختمان یک دیوار شیشه‌ای دو جداره و کاملاً شفاف است که مانند یک پرده، فعالیت‌های درونی را به نمایش می‌گذارد و مرز بین داخل و خارج را به حداقل می‌رساند. این شفافیت، کانسپت فضای عمومی باز و در دسترس را به صورت فیزیکی متجلی می‌کند.

نوآوری سازه‌ای و تأثیر معماری

سیستم سازه‌ای مدیا تک سندای یک انقلاب در مهندسی بود. ترکیب صفحات نازک با لوله‌های شبکه‌ای، امکان ایجاد یک پلان کاملاً باز و آزاد را فراهم آورد که در آن هیچ نیازی به ستون‌های سنتی و مزاحم نیست. این آزادی در پلان، به فضاها اجازه می‌دهد تا در طول زمان و بر اساس نیازهای متغیر کاربران، به راحتی تغییر کاربری دهند. مدیا تک، تعریف کتابخانه را از یک مخزن ساکت و انبار کتاب، به یک “مرکز رسانه‌ای” پویا و پرجنب‌وجوش تغییر داد که در آن رسانه‌های چاپی، دیجیتال و تعاملات انسانی در هم می‌آمیزند. این بنا تأثیری عمیق بر نسل‌های بعدی معماران گذاشت و آن‌ها را تشویق کرد تا در مورد رابطه بین سازه، فضا و تکنولوژی به شیوه‌هایی نوین بیاندیشند. این ساختمان نشان داد که سازه می‌تواند نه تنها عنصری عملکردی، بلکه شاعرانه‌ترین و اصلی‌ترین بخش بیان معماری باشد. مدیا تک سندای، تجسم فیزیکی یک ایده است؛ ایده‌ای در باب آزادی، ارتباط و دموکراسی در عصر اطلاعات.
