دانلود پروژه معماری طراحی بیمارستان طرح 4

پروژه معماری بیمارستان دارای طبقه همکف و اول می باشد که در طبقه همکف بخش های خدماتی همچون اتاق عمل، رادیولوژی ، ICU , CCU و طبقات بالاتر اتاق بستری قرار دارد. این پروژه معماری که امروز در نوین آرچ قرار گرفته است بسیار کامل می باشد و دارای همه الزامات برای طراحی بیمارستان می باشد بخاطر همین پروژه معماری بیمارستان یکی از کامل ترین پروژه ها می باشد که برای دانشجویان معماری و مهندسان معماری قابل استفاده می باشد و می تواند برای الگو گیری یا استفاده در پروژه ها بسیار مناسب باشد. فروشگاه معماری نوین آرچ تمای پروژه ها مربوط به دروس معماری را در خود جای داده است. پروژه معماری مورد نظر خود را از فروشگاه معماری دریافت کنید.

مدارک موجود در پروژه معماری بیمارستان:

• تمامی مدارک فنی

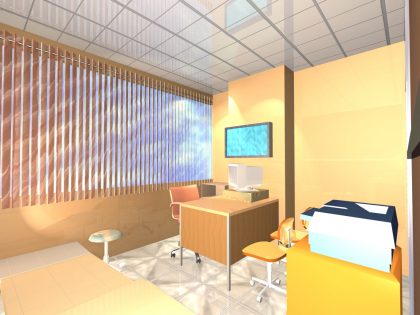

• رندر های داخلی و خارجی (به تعداد 20 )
• پلان های دقیق و مبلمان شده
• 4 نمای اتوکدی

مدارک ترسیمی:

• پلان طبقه همکف
• پلان طبقه اول
• ستون گذاری
• اکس بندی
• نما شمالی
• نمای جنوبی

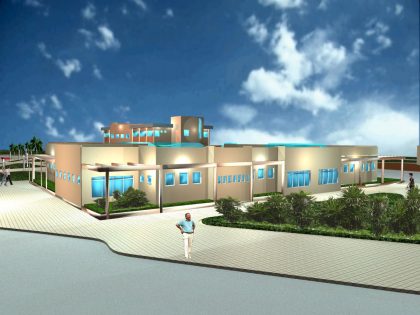

• نمای غربی
• نمای شرقی
• برش 1-1
• برش 2-2
• برش 3-3
• برش 4-4
• پلان سایت

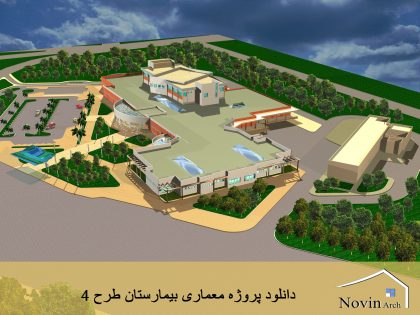

سایت

پلان

برش

نما

برش

ویژگی های پلان پروژه معماری بیمارستان

یکی از مزایای خوب گستردگی بیمارستان این میباشد که تمامی فضا های مورد نیاز یک بیمارستان استاندارد در آن تعبیه شده است، و مراجعین میتوانند تمام بخش هایی را که لازم دارند را در داخل خود بیمارستان داشته باشند. و یکی از مزایای بد پروژه معماری بیمارستان این می باشد که، سردر گمی افراد و خسته کنندگی آنان را به دنبال خواهد داشت بخاطر همین مراجعه کننده باید دقت زیادی برای فضا های مورد نیاز خود داشته باشد.

طراحی بیمارستان

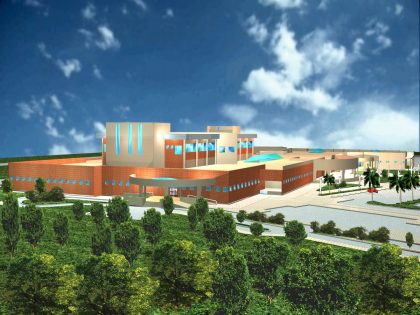

یک معمار خوب، باید تمام مزایای خوب و بد را در نظر بگیرید همچنین این پروژه معماری همه این موارد را رعایت کرده است و اکنون که توسط نوین آرچ برای شما قرار گرفته است کاملا آماده میباشد همچنین بدلیل انعطاف پذیری پروژه معماری بیمارستان میتوان از این پروژه معماری در بخش ها و موضوعات مختلف نیز استفاده بکنید یا با سلیقه خودتان و موارد پروژه خودتان این پروژه را براحتی تغییر دهیداستفاده کردن از پنجره های کوچک و متعدد در دور تا دور پروژه معماری بیمارستان توانسته آن را از فضای بسته خود در آورد و حس بسیار آرامش بخشی برای بیماران و متخصص های آن بیمارستان به وجود آورد.

طراح پروژه بیمارستان، باید کاملا واقع گرا باشد، مثلا اگر یک مریض به مدت 1 ماه در بیمارستان بستری بود، طراحی محوطه ان باید به نوعی باشد که نه زیاد از حقایق جامعه دور باشد و نه خیلی از دنیای واقعی جلو باشد. بخاطر همین ممکن هست که شخص بیمار بعد از ترخیص از بیمارستان دچار شوک شود که آن هم خود بیمار را دچار بیماری های دیگر می کند. لذا باید حقیقت را در طراحی بیمارستان پیاده سازی کرد.

دسترسی ها

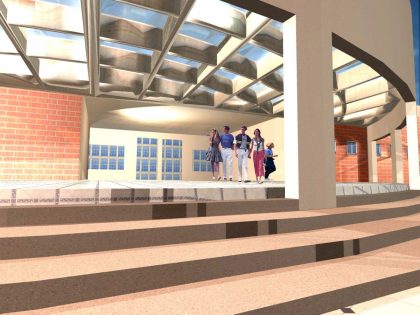

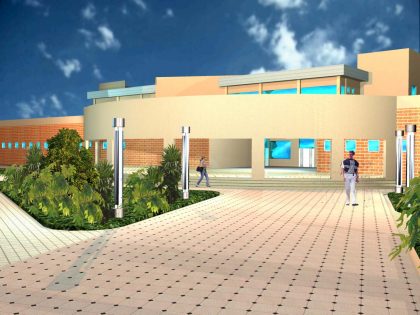

دسترسی ها به چند دسته تقسیم می شوند، در این پروژه معماری بیمارستان یک دسترسی مستقیم از پارکینگ به اتاق عمل برای مراجعین اورژانسی داریم. همچنین یک دسترسی دیگر برای ورود به خود اورژانس داریم که در شب ها و سایر ایام می تواند مورد استفاده قرار بگیرد. دسترسی های عمومی در این پروژه معماری:  بدلیل ازدیاد جمعیت و رفت و آمد خود طراح تاکید بسزایی بر آن داشته که با استفاده از شکل نیم قوس و ستون ها آن را قابل تاکید کرده است و می توان از همان بدو ورود به بیمارستان متوجه این مورد شد.

در پروژه معماری امروز دسترسی هایی نیز برای خود بیمار تعبیه شده است که بیشتر در پلان قابل توجه می باشد، هر بخشی از فضا های بیمارستان باید اتاق های خدمات خود را داشته باشد به نحوی که فضا های مجاور مجبور نشوند برای کار های خدماتی خود مزاحم بخش های دیگر شوند داشتن سالن اجلاس و دورهمی در بیمارستان برای حل مشکلات الزامی می باشد و باید برای روئسای بیمارستان و شرکت های قرار داد بیمه و… اتاق هایی مخصوص تعبیه شود. همچنین برای بخش های حسابداری و امور مالی و نیکوکاری نیز اتاق هایی طراحی شده باشدتوالت ها اتاق های کثیف و تمیز در هر بخش الزامی می باشد. در هر بخش باید اتاق اطلاعات مخصوص به خود تعبیه شده باشد تا مراجعه کنندگان سردرگم نشوند.

محل قرار گیری فضاها وامکانات

محل قرار گیری آمبولانس ها باید به نحوی باشد که بتوان فرد مریض یا مصدوم را در کمترین زمان به اتاق های عمل یا بستری رساند.اتاق های بستری باید به نحوی طراحی شوند که فرد بستری شده در این پروژه معماری احساس آرامش و بهبود پیدا بکند.در پروژه معماری بیمارستان باید بخش بستری بهینه شده برای افرادی که مریضی های آن ها متفاونت بوده جدا تعبیه شوند مثلا برای بیماران سرطانی جدا و بیماری های میکروبی و واگیر جدا باشد.در فضای زیر زمین آشپزخانه، خشک شویی قرار می گیرد.

فهرست ریزفضاها در پروژه معماری بیمارستان

• ورودی
• اطلاعات
• پذیرش
• اسانسور
• راه پله
• اتاق دکتر
• نظافت
• اشپزخانه
• بخش بستری
• اورژانس
• ICU
• CCU

دانلود پروژه معماری طراحی بیمارستان طرح ۴

پروژه طراحی بیمارستان در سطح “طرح ۴”، یکی از جامع‌ترین و چالش‌برانگیزترین مراحل آموزش معماری است. این پروژه، دانشجو را با اوج پیچیدگی‌های عملکردی، فنی و انسانی روبرو می‌کند. بیمارستان، تنها یک ساختمان با کاربری درمانی نیست، بلکه یک “محیط شفابخش” است که معماری آن به صورت مستقیم در فرآیند بهبودی بیماران و کاهش استرس کادر درمان نقش دارد. یک پروژه موفق “طرح ۴”، باید بر پایه اصول “طراحی مبتنی بر شواهد” (EBD) و با درک کامل از دیاگرام‌های پیچیده حرکتی، به خلق فضایی هایپر-کارآمد و در عین حال، عمیقاً انسانی بپردازد.

۱. کانسپت و ایده راهبردی: کارایی و همدلی یک پروژه در این سطح نیازمند یک فلسفه طراحی قوی است:

• “ماشین کارآمد، خانه آرام”: ایجاد یک تفکیک مفهومی میان بخش‌های تشخیصی و درمانی که مانند یک ماشین دقیق عمل می‌کنند، و بخش‌های بستری که باید حسی از آرامش و خانه را القا نمایند.
• طبیعت به مثابه درمانگر: ادغام حداکثری نور طبیعی و منظر سبز در تمام فضاها، از اتاق‌های بستری تا راهروها و فضاهای انتظار، به عنوان یک اصل بنیادین در تسریع بهبودی.

۲. سیرکولاسیون: اصل حیاتی و غیرقابل مذاکره موفقیت یا شکست یک طرح بیمارستان، به طراحی سیرکولاسیون آن بستگی دارد. یک پروژه “طرح ۴” باید چهار جریان حرکتی اصلی را به صورت مطلقاً تفکیک‌شده ارائه دهد:

1. جریان عمومی (ملاقات‌کنندگان و بیماران سرپایی): مسیری خوانا و بدون استرس.
2. جریان داخلی (بیماران بستری و کادر درمان): مسیری پاک و استریل.
3. جریان خدمات (لجستیک): مسیر حمل غذا، دارو، ملحفه‌ها و…
4. جریان آلوده (دفع پسماند): مسیر حمل زباله‌های عفونی و کثیف. این تفکیک، برای کنترل عفونت و افزایش کارایی، حیاتی است.

۳. تحلیل فضایی و همجواری‌های کلیدی یک پروژه کامل باید دیاگرام‌های دقیقی از روابط و همجواری‌های ضروری بین بخش‌ها ارائه دهد:

• اورژانس (ER): باید دسترسی مستقیم از خیابان، و اتصال سریع به بخش رادیولوژی (Imaging) و اتاق‌های عمل (OR) داشته باشد.
• اتاق‌های عمل (OR): باید در نزدیکی بخش مراقبت‌های ویژه (ICU) و بخش استریلیزاسیون مرکزی (CSSD) باشد.
• بخش بستری (Inpatient Wards): باید به گونه‌ای طراحی شود که ایستگاه پرستاری دید کاملی به تمام اتاق‌ها داشته باشد.

۴. اصول طراحی مبتنی بر شواهد (EBD) در عمل

• اتاق‌های تک‌نفره: طراحی اتاق‌های بستری به صورت تک‌نفره برای افزایش حریم خصوصی، کاهش انتقال عفونت و فراهم کردن فضای کافی برای حضور همراه بیمار.
• کاهش صدا: استفاده از مصالح جاذب صوت در کف، دیوار و سقف برای ایجاد یک محیط آرام و کمک به استراحت بیماران.
• نور طبیعی: طراحی اتاق‌ها و فضاهای کاری با پنجره‌های بزرگ برای بهبود روحیه بیماران و کاهش خطای کادر درمان.

۵. جزئیات فنی در “طرح ۴”

• تأسیسات پیچیده: طراحی فضاهای کافی برای تأسیسات بسیار پیچیده بیمارستان، از جمله سیستم‌های تهویه با فیلتراسیون خاص (HEPA)، گازهای طبی، و سیستم‌های برق اضطراری.
• انعطاف‌پذیری: طراحی ساختمان به صورت مدولار تا امکان تغییر و توسعه بخش‌ها در آینده به راحتی وجود داشته باشد.

۶. جمع‌بندی: ارزش‌های آموزشی پروژه

پروژه بیمارستان “طرح ۴”، آزمون نهایی توانایی دانشجو در مدیریت پیچیدگی است. این طرح، نیازمند تلفیق پژوهش (اصول EBD)، تفکر سیستمی (دیاگرام‌های حرکتی)، دانش فنی (تأسیسات) و حس عمیق همدلی با انسان‌ها در آسیب‌پذیرترین شرایطشان است.
