پاورپوینت معماری گنبدهای ژئودزیک سازه های تنسگریتی

پاورپوینت معماری گنبدهای ژئودزیک سازه های تنسگریتی دارای 21 اسلاید می باشد که به بررسی تاریخچه و همچنین ساختار و هندسه و همچنین نمونه های اجرا شده گنبدهای ژئودزیک سازه های تنسگریتی می پردازد. وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد. پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• سازه های فضاکار
• گنبد ژئودزیک
• بررسی هندسه
• تاریخچه
• نمونه های گنبدهای ژئودزیک

گنبد ژئودزیک

گنبد ژئودزیک

گنبد ژئودزیک,سازه فضا کار کروی است که بارهای وارده از طریق اعضای خطی که در یک گنبد کروی قرار گرفته اند را به تکیه گاهها منتقل می کند و در آن تمامی اعضا در تنش مستقیم (کشش یا فشار)هستند.معمولا ازپوشش نازک (از جنس پلاستیک یا فلز)برای پوشش گنبد و تبدیل آن به یک فضای محدود استفاده می شود.  در پاورپوینت معماری گنبدهای ژئودزیک سازه های تنسگریتی به بررسی کامل نمونه های موفق  اجر شده در جهان می پردازد و تمامی مبانی نظری و تئوری و همچنین تحلیل های سازه ای را مورد بررسی قرار می دهد

هندسه گنبد ژئودزیک

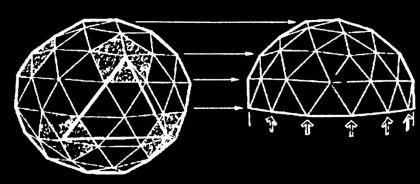

در ساختار گنبدهای ژئودزیک از مثلثی شکل (خرپایی) بهر برده می شود گنبد های ژئودزیک به وسیله تقسیمات فرعی یک یا چند حجم افلاطونی شکل می گیرند.هشت ضلعی و بیست ضلعی به دلیل شکل مثلثی پایه,به طور ذاتی پایداری بیشتری دارند و برای گنبدهای مشبک استفاده می شود.با تعداد تقسیمات بیشتر گنبدهای نرمتر وانعطاف پذیرتر حاصل می شود. شناخته شده ترین شکل چنین گنبدهایی,توپ فوتبال است که از تقسیمات سه تایی تکرار شونده از یک حجم بیست ضلعی به وجود آمده است. هندسه گنبدهای ژئودزیک را می توان در اسکلت مرجان های دریایی پیدا کرد گنبدهای نیم کره در تکیه گاه نزدیک به خط عمود هستند و یک خط پایه نزدیک به خط افق دارند,که مقداری جزئی نیروی رانشی بیرونی ایجاد می نماید.

بررسی بارهای وارده در گنبد های

بارهای متمرکز وارد بر گنبد از طریق خرپاهایی که به وسیله دو یال مجاور هم تشکیل می شود، مقاومت می گردد. در جایی که تعداد تقسیمات کم و طول میله های خرپا زیاد است،ارتفاع خرپا افزایش می یابد. مسأله مقاومت در برابر بارهای متمرکز در گنبدهای بزرگ با ایجاد یک لایه مضاعف جهت افزایش ارتفاع مقطع خرپا حل می گردد. این لایه به خوبی سازه فضاکار را دربرمی گیرند و از تقسیمات هندسی روی گنبد متابعت می نمایند.گنبدهای یک لایه برای دهانه های تا 100 فوت(30 متر) مناسب است. در دهانه های بزرگتر گنبدها به دو لایه از سازه فضاکار نیاز دارند.

تاریخچه گنبدهای ژئودزیک سازه های تنسگریتی

ریچارد باکمینستر فولر در آغاز برای ساخت یک گنبد ژئودزیک در کالج بلک ماونتین در طول تابستان 1948 سعی و تلاش نمود,اما اولین گنبد ژئودزیک توسط والتر باوئرسفلد,طراح ارشد شرکت کارل زایس در شهر ینا ساخته شد.فولر و دانشجویان وی گنبدی تجربی و آزمایشی به قطر 15 متر با استفاده از پنجره های کرکره ای قدیمی ساختند که به دلیل عدم کفایت سختی,تیغه ها نمی توانستند وزن خود را تحمل کنند.یک سال بعد فولر تلاش خود را برای ساخت گنبدهای ژئودزیک در یک پروژه دانشگاهی به نام “واحد مسکونی دارای کنترل داخلی”آغاز کرد.او در این پروژه از لوله های صلب از جنس آلومینیوم بدنه هواپیما که توسط کابل هایی به هم متصل شده بودند استفاده کرد.هنگامی که گنبد به سمت بالا کشیده شد,فرم نهایی خود را پیدا کرد و افسانه و داستان گنبدهای ژئودزیک آغاز شد.

مطالب مفید خارج از پاورپوینت جهت کمک هرچه بهتر

تحلیل پیشرفته سازه‌ها: گنبدهای ژئودزیک و سازه‌های تنسگریتی

در دنیای معماری و مهندسی سازه، گنبدهای ژئودزیک و سازه‌های تنسگریتی (کش-بستی) به عنوان دو دستاورد انقلابی شناخته می‌شوند که هر دو با نام ریچارد باکمینستر فولر گره خورده‌اند. گرچه این دو سیستم اغلب در کنار هم مطرح می‌شوند، اما درک تفاوت‌های بنیادین و اصول سازه‌ای آن‌ها برای هر دانشجوی معماری و مهندسی ضروری است. این تحلیل به بررسی عمیق هر دو سیستم و ارتباط مفهومی آن‌ها می‌پردازد.

• گنبد ژئودزیک: فلسفه اصلی آن، توزیع یکپارچه نیرو در یک شبکه به هم پیوسته است. در این سیستم، تمام اعضا (میله‌ها) به طور مستقیم به یکدیگر متصل شده و یک پوسته صلب و یکپارچه را تشکیل می‌دهند. هر عضو می‌تواند تحت فشار یا کشش قرار گیرد و پایداری از طریق اتصال مثلثی اعضا تأمین می‌شود.
• سازه تنسگریتی (Tensegrity): این واژه از ترکیب “Tension” (کشش) و “Integrity” (یکپارچگی) ساخته شده است. فلسفه آن بسیار متفاوت است: “جزایر فشار در دریایی از کشش”. در این سیستم، اعضای فشاری (میله‌ها) به صورت منقطع و شناور هستند و هیچ‌گاه با یکدیگر تماس مستقیم ندارند. پایداری کل سازه توسط یک شبکه پیوسته از اعضای کششی (کابل‌ها) تأمین می‌شود که میله‌های فشاری را در تعادل نگه می‌دارند.

۲. تحلیل فضایی و برنامه فیزیکی

• گنبد ژئودزیک: همانطور که پیش‌تر ذکر شد، این گنبدها فضایی وسیع و بدون ستون ایجاد می‌کنند که برای کاربری‌های عمومی مانند سالن‌های نمایشگاهی، ورزشگاه‌ها و گلخانه‌ها ایده‌آل است. چالش اصلی در این فضا، تعریف و جداسازی فضاهای داخلی به شیوه‌ای خلاقانه است.
• سازه تنسگریتی: این سازه‌ها به دلیل ماهیت شفاف و شبکه‌ای خود، بیشتر برای پوشش دهانه‌های بزرگ با حداقل مصالح به کار می‌روند. آن‌ها می‌توانند به عنوان سقف‌های سبک برای استادیوم‌ها، پل‌های معلق یا حتی سازه‌های هنری و مجسمه‌گونه در فضاهای شهری استفاده شوند. برنامه فیزیکی در زیر این سازه‌ها کاملاً آزاد است، اما خود سازه به دلیل حضور کابل‌های کششی، یک عنصر بصری قدرتمند و غالب در فضا محسوب می‌شود.

۳. سازه، متریال و تکنولوژی‌های به کار رفته

این بخش، نقطه تمایز اصلی این دو سیستم است:

• گنبد ژئودزیک:
  • سازه: شبکه‌ای از اعضای پیوسته که همگی در گره‌ها به هم متصل‌اند.
  • مصالح: میله‌های فولادی، آلومینیومی یا چوبی و پوشش‌های صلب مانند پانل‌های فلزی، شیشه‌ای یا پلی‌کربنات.
• سازه تنسگریتی:
  • سازه: سیستمی متشکل از اعضای فشاری منقطع (میله‌ها) که در یک شبکه کششی پیوسته (کابل‌ها) شناور هستند. میله‌ها هرگز با هم تماس ندارند.
  • مصالح: میله‌های فشاری معمولاً از فولاد یا کامپوزیت‌های سبک ساخته می‌شوند. کابل‌های کششی نیز از فولاد با مقاومت بالا هستند. این سیستم به دلیل سبکی فوق‌العاده و ظاهر شفاف و معلق خود شهرت دارد.

۴. نور، اقلیم و پایداری

هر دو سیستم به دلیل بهره‌وری بالا در مصرف مصالح، جزو سازه‌های پایدار محسوب می‌شوند.

• گنبد ژئودزیک: با استفاده از پانل‌های شفاف، نور را به خوبی جذب می‌کند و از نظر انرژی بهینه است.
• سازه تنسگریتی: به دلیل ماهیت باز و شبکه‌ای، ذاتاً شفاف است و می‌تواند نور و هوا را به راحتی از خود عبور دهد. این ویژگی آن را برای ایجاد سایبان‌های بزرگ یا پوشش فضاهای باز بدون مسدود کردن دید و نور، بسیار مناسب می‌سازد. همچنین، این سازه‌ها بسیار انعطاف‌پذیر و انطباق‌پذیر هستند و می‌توانند در برابر بارهای دینامیکی مانند باد و زلزله رفتار بسیار مناسبی از خود نشان دهند.

۵. جزئیات شاخص و ویژگی‌های منحصر به فرد

• گنبد ژئودزیک: ویژگی شاخص آن استحکام ذاتی حاصل از شبکه مثلثی و یکپارچگی پوسته است.
• سازه تنسگریتی: ویژگی منحصربه‌فرد آن، سبکی بی‌نظیر و ظاهر معلق اعضای فشاری است. این سازه‌ها به نوعی قوانین گرانش را به چالش می‌کشند و حسی از پویایی و سبکی را القا می‌کنند. این سیستم‌ها همچنین قابلیت “باز و بسته شدن” (Deployable) دارند و می‌توان از آن‌ها در سازه‌های موقت یا فضایی استفاده کرد.

۶. جمع‌بندی: ارزش‌های آموزشی و معماری پروژه

مطالعه همزمان گنبدهای ژئودزیک و سازه‌های تنسگریتی، درک دانشجویان را از مفهوم “نیرو” در سازه عمیق‌تر می‌کند. گنبد ژئودزیک، اوج بهینه‌سازی در یک سیستم سازه‌ای متعارف (فشاری-کششی) است، در حالی که تنسگریتی یک پارادایم کاملاً جدید را معرفی می‌کند که در آن کشش نقش اصلی را در پایداری ایفا می‌کند. این دو سازه، نمادی از نبوغ انسانی در خلق فرم‌های معماری هستند که هم از نظر عملکردی بی‌نظیر و هم از نظر بصری الهام‌بخش‌اند.

گنبدهای ژئودزیک و سازه‌های تنسگریتی: مهندسی طبیعت در معماری آینده

در جستجوی فرم‌های کارآمدتر، سبک‌تر و پایدارتر، معماران و مهندسان همواره از طبیعت الهام گرفته‌اند. “گنبد ژئودزیک” و “سازه تنسگریتی” دو نمونه برجسته از این الهام هستند که با بازتعریف اصول ساختاری، مرزهای معماری را جابجا کرده‌اند. گنبد ژئودزیک، که توسط ریچارد باکمینستر فولر به شهرت رسید، با توزیع یکپارچه بار در سراسر پوسته خود، قادر است وسیع‌ترین دهانه‌ها را با کمترین میزان مصالح بپوشاند. از سوی دیگر، سازه‌های تنسگریتی (Tensegrity)، مفهومی که توسط کنت اسنلسون، شاگرد فولر، توسعه یافت، با ایجاد تعادل بین اجزای فشاری معلق و شبکه‌ای از کابل‌های کششی پیوسته، سازه‌هایی فوق‌العاده سبک و انعطاف‌پذیر را پدید می‌آورند. این دو نوآوری، نه تنها از نظر مهندسی شگفت‌انگیزند، بلکه زیبایی‌شناسی منحصربه‌فردی را به معماری معرفی می‌کنند که بیانگر کارایی و یکپارچگی ساختاری است.

گنبد ژئودزیک: استحکام در عین سبکی

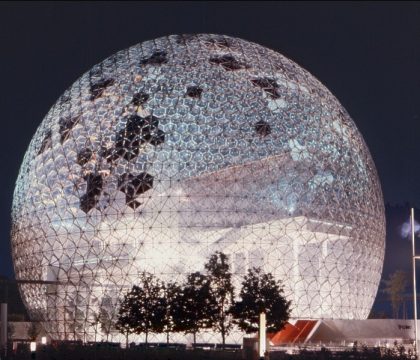

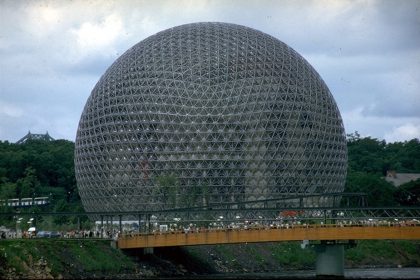

یک گنبد ژئودزیک سازه‌ای کروی یا نیمه‌کروی است که اسکلت آن از شبکه‌ای از مثلث‌ها تشکیل شده است. اصل کلیدی در این گنبدها، “مثلث‌بندی” (Triangulation) است. مثلث پایدارترین شکل هندسی است، زیرا برخلاف چهارضلعی‌ها، با اعمال فشار تغییر شکل نمی‌دهد. با اتصال این مثلث‌ها به یکدیگر، نیروی وارد شده به هر نقطه از گنبد، به جای تمرکز، در کل شبکه توزیع می‌شود. این ویژگی باعث می‌شود گنبدهای ژئودزیک به طرز شگفت‌آوری محکم و در عین حال سبک باشند. آن‌ها می‌توانند بارهای سنگینی مانند برف و باد را تحمل کنند و هرچه گنبد بزرگ‌تر باشد، استحکام نسبی آن نیز بیشتر می‌شود. این سازه‌ها برای پوشش استادیوم‌ها، گلخانه‌ها، سالن‌های نمایشگاهی و حتی زیستگاه‌های فضایی ایده‌آل هستند. غرفه ایالات متحده در نمایشگاه اکسپو ۶۷ مونترال (بیوسفر مونترال)، طراحی شده توسط فولر، یکی از مشهورترین نمونه‌های گنبد ژئودزیک است که پتانسیل این سازه را به جهانیان نشان داد.

سازه‌های تنسگریتی: تعادل شناور میان کشش و فشار

تنسگریتی، ترکیبی از دو کلمه “کشش” (Tension) و “یکپارچگی” (Integrity)، یک اصل ساختاری است که در آن اجزای فشاری (معمولاً میله‌ها) در یک شبکه پیوسته از اعضای کششی (معمولاً کابل‌ها) معلق هستند و هیچ‌کدام از میله‌های فشاری با یکدیگر تماس ندارند. این سیستم، سازه‌ای پایدار و خودمتعادل ایجاد می‌کند که در آن کابل‌ها نیروهای کششی را تحمل کرده و میله‌ها را در جای خود ثابت نگه می‌دارند. نتیجه، سازه‌ای فوق‌العاده سبک، انعطاف‌پذیر و مقاوم است. سازه‌های تنسگریتی به دلیل قابلیت ارتجاعی بالا، می‌توانند در برابر بارهای دینامیکی مانند زلزله و باد عملکرد بسیار خوبی داشته باشند. در بدن انسان نیز، استخوان‌ها (اعضای فشاری) توسط شبکه‌ای از عضلات و تاندون‌ها (اعضای کششی) در کنار هم نگه داشته شده‌اند که نمونه‌ای بیولوژیکی از این اصل است. در معماری، از این سیستم برای ساخت سقف‌های سبک، پل‌ها و مجسمه‌های هنری استفاده می‌شود. ورزشگاه المپیک مونیخ با سقف کابلی معلق خود، اگرچه یک سازه تنسگریتی خالص نیست، اما از اصول مشابهی برای پوشش دهانه‌های بزرگ بهره می‌برد.

آینده و کاربردهای ترکیبی

هم گنبدهای ژئودزیک و هم سازه‌های تنسگریتی، نماینده تفکر “انجام کار بیشتر با مصالح کمتر” هستند که اصلی کلیدی در معماری پایدار است. این سازه‌ها به دلیل نیاز به مصالح کمتر، ردپای کربن کمتری دارند و به راحتی قابل مونتاژ و دمونتاژ هستند. امروزه طراحان در حال کشف پتانسیل‌های ترکیبی این دو سیستم هستند. ساخت گنبدهای ژئودزیک با استفاده از اصول تنسگریتی می‌تواند به سازه‌هایی حتی سبک‌تر و پویاتر منجر شود. رباتیک و سیستم‌های هوشمند نیز می‌توانند به این سازه‌ها اضافه شوند تا به صورت پویا به تغییرات محیطی پاسخ دهند (سایبان‌هایی که باز و بسته می‌شوند یا سازه‌هایی که شکل خود را تغییر می‌دهند). این مفاهیم که زمانی آینده‌نگرانه به نظر می‌رسیدند، اکنون به لطف پیشرفت در علم مواد و طراحی دیجیتال، به واقعیتی هیجان‌انگیز در معماری تبدیل شده‌اند و راه را برای ساخت فضاهایی نوآورانه، کارآمد و هماهنگ با طبیعت هموار می‌کنند.
