دانلود پاورپوینت استادیوم مکعب آبی المپیک پکن (27 اسلاید)

پاورپوینت استادیوم مکعب آبی المپیک پکن به بررسی کامل معماری استادیوم در 27 اسلاید و بررسی نمونه های موردی معماری فضاهای ورزشی می پردازد. وب سایت معماری نوین آرچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی در تمامی مقاطع تحصیلی می باشد. پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

پاورپوینت استادیوم مکعب آبی المپیک پکن

مرکز ملی ورزش‌های آبی با عنوان “مکعب آبی” که برای المپیک 2008 پکن آماده شده در شمال شهر و در منطقه‌ المپیک سبزدر سایتی به مساحت 70000متر مربع، در محور شمالی-جنوبی  واقع شده است.استادیوم ورزش‌های آبی پکن معماری شگفت‌انگیزی دارد. به خاطر نمای حبابی و شفاف، این استادیوم لقب مکعب آبی گرفته است.اين ساختمان جزو معدود بناهايي در جهان است که بيشترين بهره وري انرژي را داراست.طرح این محوطه توسط سازمان ساخت وساز نظام مهندسی چین ارائه شده است .در جولای شرکت که یک شرکت استرالیایی است به همراه شرکت موفق شدند قرار داد ساخت این ورزشگاه را امضا کنند.

ساخت استادیوم مکعب آبی المپیک پکن

کار ساخت پروژه از دسامبر 2003 آغاز شد وقرار بود در دسامبر2006 کار ساخت آن پایان یابد ولی تا سال 2008 به طول انجامید،ودر تاریخ 28 ژانویه افتتاح شد.هزینه اولیه آن 140 میلیون دلار پیشبینی شده بود،ولی ظاهرا حدود 100 میلیون دلار برای ساخت این ورزشگاه هزینه شده است.جعبه آبی عظیم الجثه است که به صورت یک رنگین کمان با وقار و جادویی خودنمایی می‌کند، این مرکز میزبان رقابت‌های شنا، شیرجه، شنای موزون (سینکرونایز) و واترپلو در المپیک ۲۰۰۸ بود و ورزشکاران برای گرفتن 42 مدال طلا در همین ورزشگاه رقابت کردند

ظرفیت استادیوم مکعب آبی پکن

‌۸۰ هزار مترمربع مساحت دارد و 176 متر طول وبلندی آن به 31 متر میرسد.همچنین دارای 5 استخر است که در یکی از آنها سیستم امواج ساز نصب شده. و طراحی خوب آن استفاده از این ورزشگاه را تا 40-30 سال آینده هم ممکن خواهد کرد.۶۰۰۰صندلی ثابت  و ۱۱۰۰۰ صندلی موقت و گنجایش ۱۷۰۰۰ نفر را دارد  .صندلی  های موقت بعد از هر مسابقه جمع می شوند.

فرم استادیوم مکعب آبی المپیک پکن

فرم اصلی بنا مکعب است.مربع در فرهنگ ،افسانه ها ومعماری چینی مفهوم خا صی دارد، شکل اولیه خانه های چینی نیز مربع است.طراحی پروژه بر گرفته از آب است.بازی هندسی حباب های آب و صابون داخل این ساختمان با ساختمان مدوراصلی محوطه -ورزشگاه آشیانه پرندگان- هماهنگ است.در این پروژه ازساختار طبيعي حباب هاي صابون ومولکول های آب الگو برداري شده و فرم بسيار ارگانيکي دارد.گرچه ممکن است اتفاقی به نظر برسد ولی از قابلیت اجرایی بالایی برخوردار است.

بررسی سیستم سازه فرم استادیوم مکعب آبی المپیک پکن

دو نفر فيزيکدان تحقيقات مربوط به چگونگي قرار گرفتن و وضيعت هر حباب صابون نسبت به ديگري را انجام داده اند که معماران اروپ بتوانند براي طراحي اين ساختمان از فرمول نظم طبيعي حباب ها استفاده کنند.فرم استراکچر  استاديوم وزن بسیار سبکی دارد و از دو بخش داخلی و خارجی تشکیل شده لست.بخش بیرونی از چهار چوب ها و قاب ها تشکیل شده است، و سقف و دیوار ها را شامل می شود،که به صورت بی نظیری فرم سلولی یا حباب های صابون را داراست. با نمایی از مصالح باد کرده و شفاف.

مرکز ملی آبزیان پکن (مکعب آبی): معماری الهام‌گرفته از طبیعت و فناوری ETFE

مرکز ملی آبزیان پکن، که با نام نمادین “مکعب آبی” (Water Cube) در سراسر جهان شناخته می‌شود، یکی از خیره‌کننده‌ترین و نوآورانه‌ترین سازه‌های ورزشی است که برای المپیک ۲۰۰۸ پکن ساخته شد. این بنا که در کنار استادیوم “آشیانه پرنده” قرار گرفته، فراتر از یک استخر شنای معمولی است؛ مکعب آبی یک بیانیه قدرتمند در زمینه معماری “بیومیمیکری” (الهام از طبیعت)، مهندسی سازه پیشرفته و کاربرد مصالح نوین است. این پروژه مرزهای طراحی را جابجا کرد و به یک نماد معماری در قرن بیست و یکم تبدیل شد.

الهام از طبیعت: سازه حباب‌های صابون

ایده اصلی و شگفت‌انگیز پشت طراحی این بنا، الهام از ساختار طبیعی حباب‌های صابون و کف است. گروهی از معماران (PTW Architects) و مهندسان (Arup) با مطالعه ساختار هندسی فوم‌ها، به بهینه‌ترین شکل تقسیم فضا در طبیعت، یعنی ساختار “وایر-فلان” (Weaire-Phelan structure) رسیدند.

• سازه فضاکار: این الگوی طبیعی به ظاهر تصادفی، به یک سازه فضاکار فولادی بسیار پیچیده و در عین حال بهینه ترجمه شد. این شبکه سه‌بعدی از سلول‌های چندوجهی، به بنا اجازه می‌دهد که با کمترین میزان مصرف فولاد، به حداکثر مقاومت و پایداری دست یابد. نتیجه، سازه‌ای است که هم ارگانیک و طبیعی به نظر می‌رسد و هم فوق‌العاده کارآمد است.

جادوی ETFE: پوسته‌ای از هوا

پوسته خارجی و داخلی مکعب آبی، از بیش از ۴۰۰۰ بالشتک یا کوسن پلاستیکی پر از هوا ساخته شده است که از ماده‌ای به نام “اتیلن تترافلوئورواتیلن” (ETFE) تشکیل شده‌اند. این ماده انقلابی، ویژگی‌های منحصربه‌فردی دارد:

• سبکی فوق‌العاده: وزن ETFE تنها ۱٪ وزن شیشه است. این سبکی، بار مرده وارد بر سازه را به شدت کاهش داده و امکان ساخت چنین دهانه بزرگی را فراهم کرده است.
• شفافیت و عایق حرارتی: این بالشتک‌ها نور خورشید را به خوبی از خود عبور می‌دهند و نیاز به روشنایی مصنوعی در طول روز را به حداقل می‌رسانند. هوای محبوس میان دو لایه ETFE، مانند یک گلخانه بسیار کارآمد عمل می‌کند؛ این سیستم با جذب ۹۰٪ از انرژی خورشیدی، به گرم کردن آب استخرها و فضای داخلی کمک کرده و مصرف انرژی را تا ۳۰٪ کاهش می‌دهد.

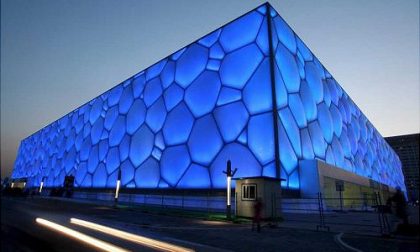

• زیبایی‌شناسی: پوسته حبابی شکل، به بنا هویتی کاملاً مرتبط با آب و شنا بخشیده است. در شب، این بالشتک‌ها با سیستم نورپردازی LED به یک نمایشگر غول‌پیکر و رنگارنگ تبدیل می‌شوند و مکعب آبی را به یک فانوس درخشان در خط آسمان پکن بدل می‌کنند.

پایداری و میراث پس از المپیک

مکعب آبی به عنوان یک نمونه برجسته از معماری پایدار طراحی شده است. علاوه بر سیستم گرمایش خورشیدی، این بنا مجهز به سیستم جمع‌آوری آب باران و بازیافت آب است که تا ۸۰٪ آب مورد نیاز خود را تأمین می‌کند. پس از اتمام بازی‌های المپیک، این مجموعه با یک تغییر کاربری هوشمندانه به یکی از بزرگترین و محبوب‌ترین پارک‌های آبی سرپوشیده جهان تبدیل شد. این اقدام، استفاده مداوم، سرزندگی و پایداری اقتصادی آن را برای سال‌های طولانی تضمین کرده است.

نتیجه‌گیری

مکعب آبی پکن، یک پیروزی درخشان برای طراحی چندرشته‌ای است؛ جایی که معماری، مهندسی سازه، علم مواد و زیست‌شناسی در هم تنیده شده‌اند تا اثری بی‌نظیر خلق کنند. این بنا به دانشجویان معماری نشان می‌دهد که چگونه نگاه دقیق به الگوهای موجود در طبیعت می‌تواند به راهکارهایی منجر شود که نه تنها زیبا و شاعرانه، بلکه به لحاظ فنی و زیست‌محیطی نیز فوق‌العاده کارآمد هستند. مکعب آبی، نمادی از معماری آینده‌نگر است که هم الهام‌بخش است و هم مسئولانه.
