دانلود پاورپوینت پله + پله برقی + رمپ + آسانسور (عناصرجزئیات)

پاورپوینت پله – پله برقی – رمپ – آسانسور در 200 اسلاید به معرفی و آشنایی و همچنین به برسی جزئیات اجرایی و معماری پله – پله برقی – رمپ – آسانسور می پردازد درتمامی اسلایدها با ارائه عکس و همچنین دیتایل قسمت های مربوطه به تشریح کامل موضوع می پردازد.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد.پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• انواع آسانسور
• مراحل طراحی آسانسور از آماده سازی چاهک تا بتن ریزی
• بررسی انواع قطعات آسانسور
• صرفه جویی در انرژی و فضای ابعادی درآسانسورهای امروزی
• آسانسور هیدرولیک
• تعریف پله
• برسی پله ها از نظر جنس مصالح
• پله ها از نظر سیستم فرم طراحی و ساخت
• جزئیات اجرایی پله
• پله برقی و تاريخچه ساخت پله برقي
• برسی ظرفیت پله برقی
• انواع پله برقی
• جزئیات اجرایی پله برقی
• معرفی رمپ
• شیب متداول رامپ
• المان طراحی رامپ پارکینگ طبقاتی

آسانسور

متن پاورپوینت پله – پله برقی – رمپ – آسانسور

چناچه ساختمان در حال احداث می باشد و دسترسی دقیق به ابعاد مورد نیاز چاهک میسر نباشد، نقشه های زیر لازم است پلان تیپ طبقات شامل پارکینگ – زیر زمین – همکف و طبقات در محل نصب آسانسور مقطع از چاهک آسانسور با ذکر اندازه های کامل از کف چاله آسانسور تا زیر سقف موتورخانه پلان پشت بام ساختمان در محدوده چاهک آسانسور به منظور بررسی تأسیسات و تجهیزات احتمالی موجود در اطراف چاهک به شرکت طرف قرارداد ارائه شود.

موتورخانه آسانسور

اطاق موتورخانه باید درب با عرض ورودی حداقل 80cm داشته باشد. اطاق موتورخانه باید دارای پنجره جهت تهویه باشد. نصب هواکش مناسب در موتورخانه (حداقل با فن 250 CFM ) نصب قلاب فلزی در بالای چاهک آسانسور روی سقف موتورخانه مناسب برای حداقل 2000 kgوزن فضای موتورخانه همیشه باید دمای مناسب داشته باشد (بین 5 الی 40 درجه سانتیگراد) نصب کپسول آتش نشانی نصب تابلو برق سه فاز طبق مشخصات مورد تأیید شرکت فروشنده آسانسور در موتورخانه اجرای کابل کشی برق سه فاز تا موتورخانه جهت نصب به تابلو برق سه فاز چنانچه دو آسانسور در کنار هم قرار دارند باید دریچه ای (Trap Door) به ابعاد حداقل 80×100 cm در سقف موتورخانه (بالای فضای مقابل درب ورودی آسانسور در طبقه آخر ) تعبیه گردد.

پله

پله پاورپوینت پله – پله برقی – رمپ – آسانسور

پله دو اختلاف سطح را به یکدیگر ارتبات میدهد و یا به عبارتی از کف تا کف طبقات مسیری طی می گردد تا فرد به ورودی اصلی مجموعه برسد که این مسیر تا منتهی الیه پشت بام ادامه می یابد.عموماٌ پله هائی که در داخل ساختمان مورد استفاده واقع می گردند از بافت واستراکچر چوبی طراحی می شوند.این پله ها دارای نمایی زیبا بوده و زیبایی خاصی به مجموعه معماری فضای داخل بنا و خارج از بنا ارائه می نماید.

پله برقی

در سال 1859 ناتان آميز آمريكايي اولين امتياز بت اختراع را گردان گذاشت . شكل اين پله ها به صورت مثلث متساوي الاضلاع بود كه از طريق آن مسافر روي يك ضلع سوار شده و در انتها پياده مي گرديد . اما كار بر روي اين اختراع و تكميل آن ادامه يافت تا اينكه در سال 1892 شخصي به نام رنو اختراع خود را در انگليس تحت عنوان آسانسور با پله هاي متوالي ثبت كرد . اختراع او اين نكته را روشن ساخت كه دستگيره ها مي توانند حذف شوند و توجه به سرعتي در حدود 200 فوت در دقيقه معطوف شد اين مقدار از سرعتهايي كه هم اكنون بعنوان سرعت استاندارد تلقي مي شود بيشتر است . همچنانكه موضوع آسانسورهاي بالابر و پايين بر كه امروزه در فروشگاههاي مدرن بكار مي روند مورد توجه قرار گرفت.

عوامل مهم در طراحی پله برقی

ارتفاع پله یا فاصله عمودی جابجایی مسافر. زاویه پله یا شیب مسیر حرکت مسافر که معمولاٌ بین 30 یا 35 درجه انتخاب می گردد عرض پله یا فضای ورودی مسافر که میتوان 60 سانتیمتر یا 80 سانتیمتر ویا 100 سانتیمتر انتخاب نمود سرعت خطی که لازم است به گونه ای انتخاب شود که مسافرین تعادل خود را حفظ کنند .مناسبترین سرعت بین 5/0تا 65/0 متر بر ثانیه است.

رمپ پاورپوینت پله – پله برقی – رمپ – آسانسور

رامپ از قدیمی ترین سطوح ارتباطی بین دو اختلاف سطح تلقی می گردد. بشر اولیه از رامپ جهت صعود ونزول به فراز و نشیب ها استفاده نموده است .چنانکه در ساخت اهرام ثلاثه مصر جهت حمل قطعات بزرگ سنگ به کمک الوار وحرکت دادن وقرار دادن یکی پس ازدیگری  به نوعی از رامپ کمک گرفته می شد.به طور کلی رامپ شیبی است که دو اختلاف سطح را به یکدیگر ارتباط می دهد .امروزه احداث پارکینگهای زیر زمینی و طبقاتی تنها با رامپ میسر است.

عناصر ارتباط عمودی: پله، رمپ، آسانسور و پله‌برقی در معماری

در معماری چند طبقه، حرکت بین ترازهای مختلف یک ضرورت عملکردی است. اما عناصر ارتباط عمودی—پله، رمپ، آسانسور و پله‌برقی—چیزی فراتر از ابزارهای صرفاً کاربردی هستند. این عناصر، ستون فقرات حرکتی یک ساختمان را تشکیل می‌دهają و طراحی هوشمندانه آن‌ها می‌تواند به یک تجربه فضایی غنی، یک عنصر مجسمه‌وار زیبا، یا یک بیانیه معماری قدرتمند تبدیل شود. انتخاب و طراحی صحیح این عناصر بستگی به کاربری ساختمان، مقیاس پروژه و جمعیت استفاده‌کننده دارد.

۱. پله (Staircase): کلاسیک، پویا و انسانی

پله، قدیمی‌ترین و بنیادی‌ترین عنصر برای حرکت عمودی است. حرکت بر روی پله، یک فعالیت فیزیکی با ریتم و مکث است که به انسان اجازه می‌دهد تا فضا را به تدریج و از زوایای مختلف تجربه کند.

• ابعاد و استانداردها: طراحی یک پله راحت و ایمن، تابع استانداردهای دقیقی است. ارتفاع هر پله (معمولاً بین ۱۶ تا ۱۸ سانتی‌متر) و عرض کف پله (معمولاً بین ۲۸ تا ۳۰ سانتی‌متر) باید در یک بازه مشخص باشد تا حرکت بر روی آن طبیعی و بی‌خطر باشد.

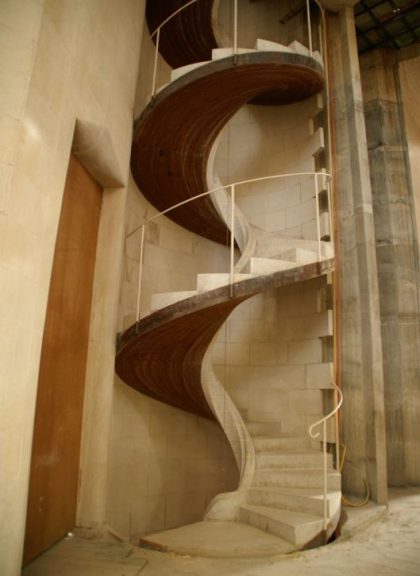

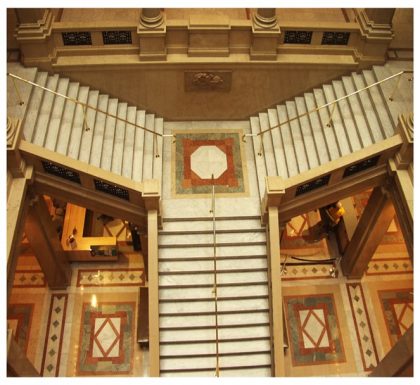

• نقش معماری: پله می‌تواند به یک نقطه کانونی در طراحی داخلی تبدیل شود. یک پله مارپیچ (Spiral Staircase) می‌تواند فضایی مجسمه‌وار و کارآمد در فضاهای کوچک ایجاد کند. یک پله معلق (Floating Staircase) با طراحی مینیمال، حس سبکی و شفافیت را القا می‌کند. و یک پله یادمانی (Grand Staircase) در لابی یک هتل یا ساختمان عمومی، حس شکوه و دعوت‌کنندگی را به وجود می‌آورد. مصالح به کار رفته در پله—چوب، سنگ، فلز، شیشه—نیز تأثیر بسزایی در شخصیت فضا دارد.

۲. رمپ (Ramp): حرکت پیوسته و دسترسی همگانی

رمپ، یک سطح شیب‌دار است که برای غلبه بر اختلاف ارتفاع به کار می‌رود. برخلاف پله که حرکت را به گام‌های مجزا تقسیم می‌کند، رمپ حرکتی پیوسته و روان را فراهم می‌آورد.

• اهمیت در دسترسی‌پذیری: مهم‌ترین کارکرد رمپ، تأمین دسترسی همگانی است. رمپ‌ها برای افراد با ویلچر، والدین با کالسکه بچه، و افراد سالمند، امکان حرکت مستقل و بدون مانع را فراهم می‌کنند. طبق ضوابط، شیب استاندارد برای رمپ‌ها معمولاً ۸ درصد (یا کمتر) است تا حرکت بر روی آن ایمن و آسان باشد.
• نقش معماری: رمپ می‌تواند به یک عنصر قدرتمend معماری تبدیل شود که تجربه فضایی منحصر به فردی را خلق می‌کند. حرکت پیوسته بر روی یک رمپ طولانی که در اطراف یک آتریوم یا در نمای یک ساختمان می‌چرخد، به کاربر اجازه می‌دهد تا فضا و مناظر اطراف را به شکلی سینمایی و پویا درک کند. موزه گوگنهایم فرانک لوید رایت در نیویورک، نمونه‌ای شاهکار از معماری است که کل ساختار آن بر اساس یک رمپ مارپیچ شکل گرفته است.

۳. آسانسور (Elevator / Lift): سرعت و کارایی برای ارتفاع

آسانسور، راهکار مدرن برای جابجایی سریع و کارآمد افراد و بار در ساختمان‌های بلندمرتبه و متوسط است. در ساختمان‌های امروزی، آسانسور یک عنصر ضروری برای راحتی و دسترسی‌پذیری است.

• انواع و تکنولوژی: آسانسورها بر اساس سیستم محرکه به دو نوع اصلی کششی (که با سیم بکسل و وزنه تعادل کار می‌کنند و برای ساختمان‌های بلند مناسب‌ترند) و هیدرولیک (که با جک هیدرولیک کار می‌کنند و برای ساختمان‌های کم‌ارتفاع مناسب‌ترند) تقسیم می‌شوند.
• نقش معماری: آسانسورها معمولاً در یک هسته مرکزی بتنی در کنار راه‌پله قرار می‌گیرند. با این حال، می‌توان از آن‌ها به عنوان یک عنصر طراحی نیز استفاده کرد. آسانسورهای پانورامیک (شیشه‌ای) که در نمای ساختمان یا در لبه یک آتریوم قرار می‌گیرند، به مسافران دیدی هیجان‌انگیز از محیط اطراف می‌دهند و به یک جاذبه بصری در ساختمان تبدیل می‌شوند.

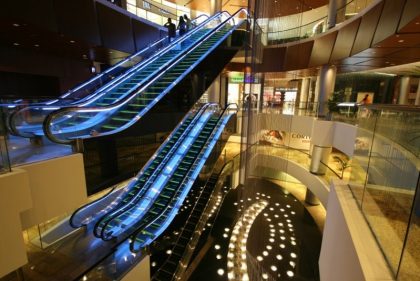

۴. پله‌برقی (Escalator): جابجایی انبوه جمعیت

پله‌برقی، یک سیستم حمل و نقل پیوسته است که برای جابجایی تعداد زیادی از مردم بین دو طبقه، به ویژه در فضاهای عمومی شلوغ، طراحی شده است.

• کاربردها: پله‌های برقی در مراکز خرید، فرودگاه‌ها، ایستگاه‌های مترو و فروشگاه‌های بزرگ کاربرد حیاتی دارند. آن‌ها با هدایت روان جریان جمعیت، از ازدحام در نقاط کلیدی جلوگیری می‌کنند.
• نقش معماری: جانمایی پله‌های برقی تأثیر مستقیمی بر نحوه حرکت و تجربه فضایی افراد در یک مرکز خرید دارد. آن‌ها اغلب به صورت متقاطع در فضاهای باز مرکزی (آتریوم‌ها) قرار می‌گیرند تا ضمن کارایی، دیدی وسیع از طبقات و فروشگاه‌های مختلف را برای کاربران فراهم کرده و آن‌ها را به گشت‌وگذار و خرید تشویق کنند.

نتیجه‌گیری

هر یک از عناصر ارتباط عمودی، پاسخی به نیازی مشخص هستند. یک معمار موفق، با درک صحیح از مقیاس، کاربری و جمعیت یک پروژه، مناسب‌ترین ترکیب از این عناصر را انتخاب کرده و آن‌ها را به گونه‌ای در کالبد بنا ادغام می‌کند که نه تنها کارآمد و ایمن باشند، بلکه به ارتقای کیفیت و غنای تجربه معماری نیز کمک کنند.
