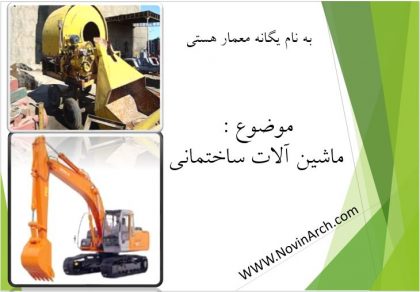

دانلود پاورپوینت ماشین آلات ساختمانی

وبسایت نوین آرچ در نظر دارد با پرداختن به تمامی مباحث و موضوعات آنهم به طور کامل به دانشجویان معماری کمک کند تا در دستیابی به تمامی موضوعات، بدون مشکل بتوانند پروژه های معماری مورد نیاز خود را از فروشگاه معماری نوین آرچ با بهترین کیفیت تهیه کنند. پاورپوینت ماشین آلات ساختمانی که توسط این وبسایت ارائه شده دارای 48 اسلاید که به معرفی تمامی ماشین آلات مورد استفاده در صنعت ساخت وساز پرداخته است. ما در این پاورپوینت موضوعات زیر را مورد بررسی قرار داده ایم:

• بیل جرثقیل
• بیل مکانیکی
• در اگلاین
• بیل مکانیکی با جام معکوس
• تراکتور چرخ زنجیری
•  تراکتور با چرخ لاستیکی
• بولدوزر
•  انواع لودر
• گریدر
• اسکریپر
• کامیون
• انواع غلطک ها
• بتونیر
• ملات ساز
• میکسر
• ویبراتور ها
• تسمه نقاله
• چكش هيدروليكي
• انواع جرثقیل

خلاصه ای از پاورپوینت پاورپوینت ماشین آلات ساختمانی :

آشنایی با بیل جرثقیل در پاورپوینت ماشین آلات ساختمانی :

بیل جرثقیل از اولین ماشین آلات مدرن ساختمانی است که در عملیات خاکی به کار می رود. اجزاء بیل و جرثقیل از سه قسمت اساسی تشکیل شده است:

1. ارابه (قسمت متحرک )
2. قسمت اتاقک چرخنده روی ارابه
3. قسمت جلوی ماشین (قسمت الحاقی )

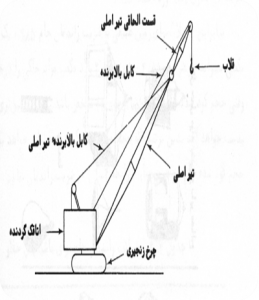

جرثقیل

آشنایی با ارابه ها در پاورپوینت ماشین آلات ساختمانی :

ارابه ها دو نوع اند :

1. ارابه زنجیر دار
2. ارابه چرخ لاستیکی

ارابه زنجیر دار یک سکوی ثابت برای اتاقک چرخنده ایجاد می کند و قابلیت تحرک در محل خاکبرداری را ایجاد می کند. نوع دیگر ارابه مدل چرخ لاستیکی است که در زمان حرکت سرعت بیشتری نسبت به ارابه زنجیر دار دارد ولی فشاری که ارابه زنجیردار به زمین وارد می کند کمتر از ارابه چرخ لاستیکی است.

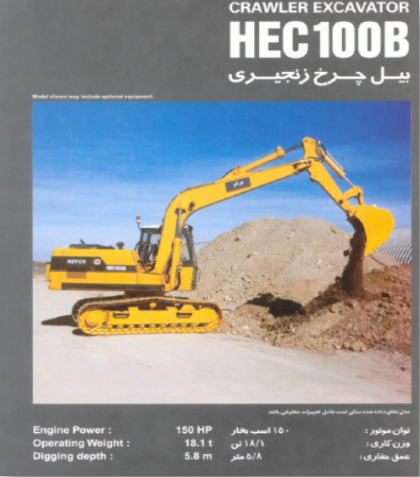

ارابه چرخ زنجیره ای

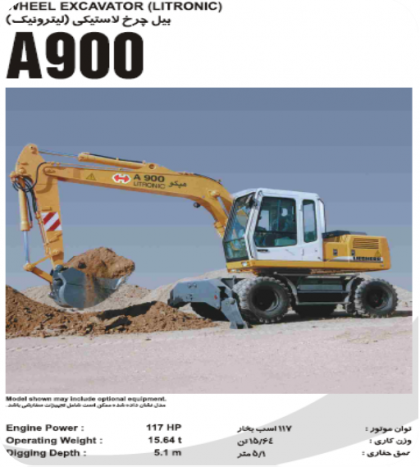

ارابه چرخ لاستیکی

آشنایی با بیل مکانیکی در پاورپوینت ماشین آلات ساختمانی :

بیل مکانیکی عبارت از اتاقک گردانی است که سوار بر چرخ ها بوده و در انتهای جلوی آن بیل متصل شده است. می توان بیل مکانیکی را با فشار در خاک فرو برد لذا سخت ترین نوع خاک و حتی سنگ نرم یا ترک خورده را می توان با بیل مکانیکی حفاری نمود. یکی از مزایای بیل مکانیکی این است که در موقع حفاری در سطح زمین دارای راندمان بسیار بالاست بدین دلیل که می تواند در حین حفاری راه پیشروی خود را باز کند.

بیل جرثقیل دارای الحاقاتی است که کاربردهای مختلفی دارند. نام هر ماشین از روی قسمت الحاقی جلوی ماشین تعیین می شود. این الحاقات شامل: در اگلاین، خاکبردار، شمع کوب، بیل مکانیکی عادی، بیل مکانیکی با جام معکوس … می باشد. بیل مکانیکی با جام معکوس انواع مکانیکی آن نیز موجوداست که عمل کندن را با کشیدن جام به سمت خود انجام میدهد . وقتی که جام پر شده ،تیر اصلی بالا آورده شده و در جهت محل تخلیه، گردش می کند.

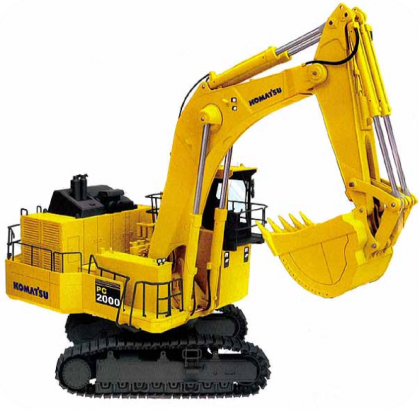

بیل مکانیکی

آشنایی با در اگلاین در پاورپوینت ماشین آلات ساختمانی :

دراگلاین تشکیل شده از یک اتاق فرمان یک تیر جرثقیل یک جام و کابل که برای کنترل قسمت های مختلف این ماشین مورد استفاده قرار می گیرد. حفاری با در اگلاین در سطوح بالاتر از سطح ترازماشین تا سطوح خیلی پایین تر از سطح تراز ماشین و زمین های نرم تا زمین های متوسط سخت امکان پذیر می باشد.

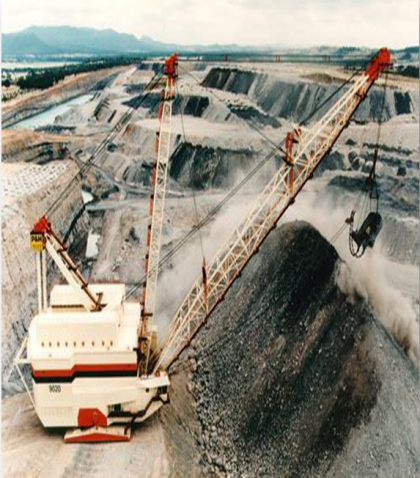

در اگلاین

دانلود پاورپوینت معرفی کامل ماشین آلات ساختمانی و عمرانی (ویژه دانشجویان معماری و عمران)

در دنیای ساخت‌وساز مدرن، سرعت، دقت و مقیاس پروژه‌ها بدون حضور ماشین‌آلات ساختمانی قابل تصور نیست. این غول‌های آهنی، بازوهای توانمند مهندسان و معماران در تبدیل طرح‌ها و نقشه‌ها به واقعیت‌های کالبدی هستند. از خاک‌برداری‌های عظیم گرفته تا بلند کردن سازه‌های چند تنی، هر مرحله از یک پروژه ساختمانی به ماشین‌آلات تخصصی خود وابسته است. برای دانشجویان رشته‌های معماری و عمران، شناخت انواع این ماشین‌آلات، قابلیت‌ها، محدودیت‌ها و نحوه عملکرد آن‌ها، یک دانش فنی ضروری است که به درک بهتر فرآیندهای اجرایی و طراحی واقع‌گرایانه‌تر کمک می‌کند. در این مقاله به معرفی دسته‌بندی‌های اصلی ماشین‌آلات ساختمانی می‌پردازیم و در پایان می‌توانید پاورپوینت جامع ماشین‌آلات ساختمانی را دانلود کنید.

دسته‌بندی اصلی ماشین‌آلات ساختمانی

ماشین‌آلات عمرانی را می‌توان بر اساس نوع عملیاتی که انجام می‌دهند، به چند گروه اصلی تقسیم کرد:

۱. ماشین‌آلات عملیات خاکی: این گروه، مسئول آماده‌سازی سایت و انجام هرگونه عملیات مرتبط با خاک هستند.

• بولدوزر (Bulldozer): با تیغه فولادی بزرگ در جلو، برای جابجایی حجم زیاد خاک، تسطیح زمین، پاک‌سازی سایت از گیاهان و نخاله‌ها و ایجاد راه‌های دسترسی موقت استفاده می‌شود.
• بیل مکانیکی (Excavator): با بازوی مفصلی و باکت (جام) خود، قدرتمندترین ماشین برای گودبرداری، حفر کانال، تخریب و بارگیری کامیون‌هاست. قابلیت چرخش ۳۶۰ درجه، انعطاف‌پذیری بالایی به آن می‌دهد.
• لودر (Loader): برای بارگیری مواد دپو شده (مانند خاک، شن و ماسه) به داخل کامیون‌ها یا جابجایی مصالح در کارگاه طراحی شده است. لودرها بسیار سریع و مانورپذیر هستند.
• بکهولودر (Backhoe Loader): یک ماشین چندکاره که در جلوی خود یک لودر و در پشت یک بیل مکانیکی کوچک دارد. این ماشین برای پروژه‌های کوچک و فضاهای محدود بسیار کارآمد است.
• گریدر (Grader): با تیغه بلند و قابل تنظیم خود، برای تسطیح نهایی و شیب‌بندی دقیق سطح جاده‌ها و محوطه‌ها به کار می‌رود.

۲. ماشین‌آلات تراکم و روسازی: این ماشین‌ها برای متراکم کردن لایه‌های خاک و اجرای لایه‌های نهایی مانند آسفالت استفاده می‌شوند.

• غلتک‌ها (Rollers): در انواع مختلفی مانند غلتک‌های چرخ فولادی صاف (برای آسفالت)، چرخ لاستیکی (برای لایه‌های زیرسازی) و پاچه‌بزی (برای خاک‌های رسی) وجود دارند و برای افزایش دانسیته و ظرفیت باربری خاک به کار می‌روند.
• فینیشر آسفالت (Asphalt Finisher): برای پخش کردن و تسطیح اولیه لایه آسفالت با ضخامت و شیب مشخص استفاده می‌شود.

۳. ماشین‌آلات حمل و نقل و بالابر:

• کامیون‌ها و دامپ‌تراک‌ها (Dump Trucks): برای حمل مصالحی مانند خاک، شن و ماسه از معدن به کارگاه یا حمل نخاله‌های ساختمانی از کارگاه به خارج استفاده می‌شوند.
• جرثقیل‌ها (Cranes): قلب عملیات نصب در پروژه‌های بزرگ هستند. جرثقیل‌های برجی (Tower Cranes) برای ساختمان‌های بلند، و جرثقیل‌های متحرک (Mobile Cranes) برای عملیات‌های متنوع و سریع به کار می‌روند. آن‌ها برای بلند کردن و نصب اسکلت فلزی، قطعات بتنی پیش‌ساخته و سایر تجهیزات سنگین ضروری هستند.

۴. ماشین‌آلات تولید بتن و مصالح:

• بچینگ پلانت (Batching Plant): کارخانه تولید بتن که در محل پروژه یا در نزدیکی آن مستقر می‌شود و شن، ماسه، سیمان و آب را با نسبت‌های دقیق مخلوط کرده و بتن آماده تولید می‌کند.
• تراک میکسر (Truck Mixer): کامیونی با یک دیگ چرخان که بتن آماده را از بچینگ به محل بتن‌ریزی حمل می‌کند و با چرخش خود از سفت شدن آن جلوگیری می‌نماید.
• پمپ بتن (Concrete Pump): برای انتقال بتن به ارتفاعات بالا یا نقاطی که دسترسی به آن‌ها دشوار است، استفاده می‌شود.

نتیجه‌گیری: انتخاب صحیح ماشین‌آلات برای هر پروژه، تأثیر مستقیمی بر زمان، هزینه و کیفیت نهایی کار دارد. یک معمار یا مهندس عمران باید با درک قابلیت‌های این ماشین‌ها، طراحی خود را به گونه‌ای انجام دهد که امکان اجرای بهینه را فراهم سازد (مثلاً پیش‌بینی فضای کافی برای حرکت و استقرار جرثقیل). این دانش فنی، پلی میان دنیای طراحی و دنیای ساخت است.
