دانلود پاورپوینت معماری اصول و ضوابط طراحی درمانگاه

پاورپوینت معماری اصول و ضوابط طراحی درمانگاه در 103 اسلاید به بررسی اصول طراحی درمانگاه در قالب تصویر و نمودار می پردازد که در وب سایت فروشگاه معماری نوین آرچ  برای آشنایی با اصول و ظوابط طراحی درمانگاه  ارائه شده است این پاورپوینت در ابتدا به تعریف معماری درمانگاه می پردازد سپس به بررسی اصول و ظوابط استانداردهای معماری درمانگاه در قالب جداول برنامه فیزیکی و تصاویر از فضاهای معماری در مانگاه می پردازد

فهرست مطالب پاورپوینت معماری اصول و ضوابط طراحی درمانگاه

• هدف از طراحی درمانگاه
• تعریف درمانگاه
• شرایط ساختمانی تجهیزاتی و پرسنلی
• اشکال ساختمانی  درمانگاه بیماران  سرپایی
• راهروها و در ها
• پله هاو رمپها
• آسانسورها
• مسیر یابی و بخش های مراقبت
• اتاق پرستارها
• تسهیلات گرمایشی  و سرمایشی
• فضاهای پیشنهادی
• فضاهای پشتیبان وسایر فضاها
• راهنمای طراحی معماری درمانگاه

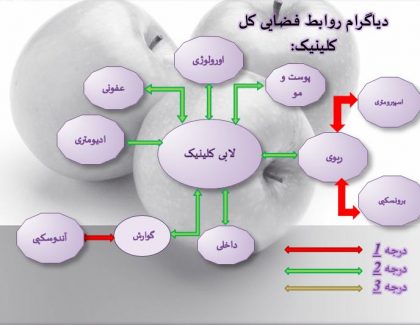

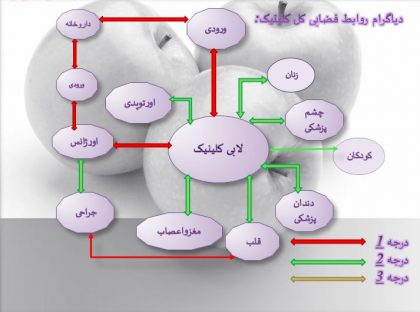

• دیاگرام روابط فضایی کودکان
• دیاگرام روابط فضایی چشم پزشکی
• دیاگرام روابط فضایی مغزواعصاب
• دیاگرام روابط فضایی اورتوپدی
• دیاگرام روابط فضایی قسمت قلب
• دیاگرام روابط فضایی بخش زنان
• ریزفضاهای قسمت اورژانس
• ریزفضاهای رادیولوژی
• نکات مورد توجه در مراکز پرتوپزشکی
• ریز فضاهای آزمایشگاه
• ریز فضاهای بانک خون

اصول و ظوابط طراحی درمانگاه

خلاصه ای از پاورپوینت معماری اصول و ضوابط طراحی درمانگاه

هدف از طراحی درمانگاه

مقصود از انجام طرح معماری ۴ طراحی یک فضای بهداشتی شهری با موضوع کلینیک واورژانس در نظر گرفته شده است که دانشجویان با عنایت به ملموس بودن این عملکرد واین که همه اقشار جامعه تجربه حضور در چنین بناهایی را دارند به نوعی پیشینه ذهنی داشته واز طرفی پیچیدگی خاص و لزوم توجه به جنبه های عملکردی ، شفافیت فضا ، همجواری های فضایی ، دسترسی ها ونیز رعایت مسائل فرهنگی ، اجتماعی ، بهداشتی وروانی ، محدودیت های خاصی در این طراحی به وجود می آورد که دانشجو باید با مطالعه دقیق و بررسی نمونه های موردی تجربه ومهارت کافی در خلق این فضاها را داشته باشد

تعریف درمانگاه

درمانگاه به موسسه اي اطلاق می شود که بطور شبانه روزي بیماران سرپایی را براي درمان می پذیرد و درآن محل می توان موارد فوري یا نیازمند کمکهاي ویژه را حداکثر 24 ساعت تحت نظر قرار داد و در صورت عدم بهبودي و داشتن مشکلات خاص و نیازمند به خدمات بیشتر، بایستی درطول این مدت هماهنگی لازم جهت اخذپذیرش واعزام به بیمارستان،در صورت لزوم فراهم گردد.

شرایط ساختمانی تجهیزاتی و پرسنلی

ساختمان درمانگاه و تعداد اطاق ها وکلیه شرایط لازم براي تهویه، نور، سیستم هاي حرارتی و برودتی باید منطبق با اصول بهداشتی و فنی بوده و مورد قبول و تصویب وزارت یا دانشگاه / دانشکده مربوطه قرار گیرد.  حداقل تعداد اطاق براي تاسیس درمانگاه عمومی شامل شش اطاق ویک سالن انتظار با امکانات کافی می باشد.  سطح کلی زیر بنا باید حداقل 200 متر مربع بدون در نظر گرفتن فضاي لازم جهت بخشهاي پاراکلینیک بوده و پیش بینی هاي لازم براي کلیه اقدامات ایمنی از جمله اطفاي حریق شده باشد.

اشکال ساختمانی درمانگاه

محل درمان بیماران  سرپایی  دارای اهمیت  ویژه ای است. جداسازی  مسیر بیماران سرپایی  و بیماران بستری شونده باید در اوائل برنامه ریزی مد نظر قرار گیرد. با این حال راه دسترسی  به دپارتمانهای پرتو ایکس و جراحی بایستی نزدیک  باشد. امور مربوط  به بیماران سرپایی هر روز مهمتر می شوند. بنابراین به اتاق های انتظار بزرگتر و  اتاقهای  درمان بیشتری نیاز است.

راهرو درمانگاه

راهروها باید برای بیشترین جریان گردشی طراحی شوند . در کل ، راهروهای دسترسی  بایستی  حداقل دارای 1/50 متر پهنا داشته باشند. راهروهایی  که بیماران را با تخت متحرک جابجا می کنند باید حداقل دارای پهنای  موثر 2/25  متر باشند. سقف معلق در راهروها می توانند  تا 2/40 متر ارتفاع داشته باشند. پنجره های نورگیر و هواگیر نبایستی  بیش از 25 متر از یکدیگر فاصله داشته باشند. پهنای مقدار  راهروها  نباید توسط بر آمدگیهای  دیوار ، ستونها و عناصر دیگر  ساختمان مختل  و محدود شود.

اصول و ضوابط طراحی درمانگاه: خلق فضایی برای شفا و آرامش

طراحی یک درمانگاه یا کلینیک، فراتر از چیدمان چند اتاق معاینه و یک سالن انتظار است. این فضا باید به گونه‌ای طراحی شود که علاوه بر تأمین نیازهای عملکردی کادر درمان، محیطی آرامش‌بخش، کارآمد و ایمن برای بیماران فراهم آورد. معماری در یک مرکز درمانی، نقش مستقیمی در کاهش استرس، تسریع روند بهبودی و افزایش رضایتمندی مراجعین و کارکنان دارد. در این مقاله به بررسی اصول و ضوابط کلیدی در طراحی درمانگاه می‌پردازیم.

1. منطقه‌بندی (Zoning) و سیرکولاسیون کارآمد

یکی از مهم‌ترین اصول در طراحی فضاهای درمانی، تفکیک هوشمندانه فضاها بر اساس عملکرد و سطح دسترسی است. به طور کلی، یک درمانگاه را می‌توان به سه منطقه اصلی تقسیم کرد:

• منطقه عمومی (Public Zone): شامل ورودی، پذیرش، سالن انتظار، سرویس‌های بهداشتی عمومی و کافه‌تریا (در صورت وجود). این فضا باید به راحتی قابل دسترس، خوانا و دارای ظرفیت کافی برای مراجعین باشد.
• منطقه نیمه‌خصوصی (Semi-Private Zone): شامل اتاق‌های معاینه، ایستگاه پرستاری، اتاق‌های نمونه‌گیری و بخش‌های تشخیصی (مانند رادیولوژی). دسترسی به این بخش باید کنترل‌شده باشد.
• منطقه خصوصی (Private Zone): شامل اتاق‌های استراحت پزشکان و کارکنان، دفاتر اداری، رختکن‌ها و انبارها. این فضا باید کاملاً از دسترس عموم خارج باشد.

طراحی مسیرهای حرکتی (سیرکولاسیون) باید به گونه‌ای باشد که از تداخل مسیر حرکت بیماران، کادر درمان و تجهیزات جلوگیری شود. راهروها باید عرض کافی (حداقل 1.5 متر) برای عبور برانکارد و ویلچر داشته باشند.

2. طراحی سالن انتظار: کاهش استرس و اضطراب

سالن انتظار، اولین نقطه تماس بیمار با فضای درمانی است و تأثیر زیادی بر تجربه او دارد.

• نور طبیعی و دید به منظر: استفاده حداکثری از نور طبیعی و ایجاد چشم‌انداز به فضای سبز یا یک حیاط داخلی، می‌تواند به طور قابل توجهی از استرس بیماران بکاهد.
• چیدمان مبلمان: به جای چیدمان ردیفی و رسمی، می‌توان از چیدمان‌های گروه‌بندی شده برای ایجاد حس حریم خصوصی بیشتر استفاده کرد. فراهم کردن صندلی‌های متنوع (مبل، صندلی دسته‌دار) برای راحتی افراد مختلف ضروری است.
• عناصر طبیعی: استفاده از گیاهان طبیعی، آب‌نما و مصالحی با رنگ و بافت طبیعی (مانند چوب) به ایجاد فضایی آرامش‌بخش کمک می‌کند.
• فضای کودکان: اختصاص یک گوشه کوچک با اسباب‌بازی و سرگرمی برای کودکان، از اضطراب آن‌ها و والدینشان می‌کاهد.

3. اتاق معاینه: تمرکز بر حریم خصوصی و کارایی

• محرمیت: طراحی ورودی اتاق باید به گونه‌ای باشد که هنگام باز شدن در، داخل اتاق و بیمار در حال معاینه دیده نشود. عایق‌بندی صوتی دیوارها نیز برای حفظ حریم خصوصی گفتگو بین پزشک و بیمار ضروری است.
• ارگونومی: چیدمان تخت معاینه، میز پزشک و تجهیزات باید به گونه‌ای باشد که پزشک به راحتی به همه چیز دسترسی داشته باشد و کمترین جابجایی را نیاز داشته باشد.
• روشنایی: تأمین روشنایی مناسب و قابل تنظیم برای معاینه دقیق ضروری است.

4. دسترسی‌پذیری و ایمنی

• دسترسی برای همه: کلینیک باید به طور کامل برای افراد دارای معلولیت قابل دسترس باشد. این شامل ورودی بدون پله (رمپ با شیب استاندارد)، آسانسور، سرویس بهداشتی ویژه معلولین و عرض مناسب درها و راهروها می‌شود.
• ایمنی: کف‌پوش‌ها باید غیرلغزنده باشند. علائم راهنما باید واضح و خوانا باشند. سیستم اطفاء حریق و خروج اضطراری باید مطابق با ضوابط ایمنی طراحی شود.

5. کنترل عفونت و بهداشت

• انتخاب مصالح: استفاده از مصالح غیرمتخلخل، قابل شستشو و مقاوم در برابر مواد ضدعفونی‌کننده (مانند کف‌پوش‌های وینیل، رنگ‌های اپوکسی) در تمام فضاها، به ویژه در اتاق‌های معاینه و نمونه‌گیری، الزامی است.
• تهویه: سیستم تهویه مطبوع باید به گونه‌ای طراحی شود که از گردش هوای آلوده بین فضاهای مختلف جلوگیری کند.

نتیجه‌گیری

طراحی درمانگاه، یک تخصص میان‌رشته‌ای است که نیازمند درک عمیق از نیازهای پزشکی، روانشناختی و فیزیکی کاربران فضا است. معماری که بر پایه اصول “طراحی مبتنی بر شواهد” (Evidence-Based Design) شکل گرفته باشد، می‌تواند به ابزاری قدرتمند برای بهبود سلامت و افزایش کیفیت خدمات درمانی تبدیل شود.
