دانلود پروژه کاراموزی اجرای سازه های فلزی

پروژه کاراموزی اجرای سازه های فلزی در 110صفحه در قالب word تدوین شده است در این پروژه علاوه بر گزارش زمان کار آموزی به مطالب مرتبط با موضوع کارآموزی پرداخته شده است. همچنین در این پروژه آشنایی با محیط کارگاه و مسائل پیرامون آن نیز به طور کامل بیان شده است. وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد. پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• بررسی آموخته ها و پیشنهادات
• چگونگی انجام کارهای ساختمانی
• تجهیز کارگاه
• انبار کردن سیمان
• مشخصات فنی پروژه
• پیاده کردن نقشه
• خاک برداری
• گودبرداری
• هدف از گودبرداری
• مقاومت و پایداری دیواره های گودبرداری ساختمان
• خطرهای ناشی از گودبرداری
• اقدامات قابل انجام برای کاهش خطر گود برداری
• بازرسی ها
• مکانیک خاک
• پی کنی
• ابعاد پی
• انواع پی
• فونداسیون

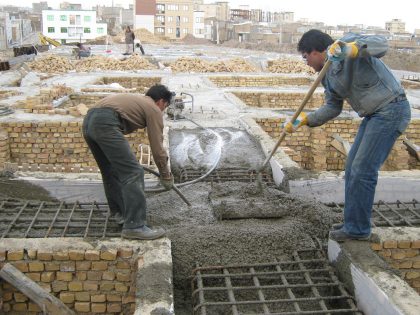

• اجرای فونداسیون
• نحوه اجرای قالب بندی فونداسیون
• فونداسیون اسکلت فلزی
• مراحل ساخت فونداسیون سازه های اسکلت فلزی
• کرسی چینی
• قالب بندی
• انواع قالب از لحاظ جنس
• قالب بندی پی با آجر
• بتن مگر چیست؟
• آرماتوربندی
• هدف از بکار بردن فولاد در قطعات بتنی
• بستن میلگردها به یکدیگر
• نحوه خم کردن میلگردها
• برش میلگردها
• آچار خم کن میلگرد یا آچارF
• قلاب انتهای میلگرد و اندازه استاندارد آن

پروژه کارآموزی

متن پروژه کاراموزی اجرای سازه های فلزی

اجرای ساختمان های اسکلت فلزی به آگاهی از یک سری مسائل فنی که به علم رشته های مختلف ساختمان بستگی دارد، نیازمند است. بدیهی است عدم توجه به مسائل تئوری معماری، محاسبا تی و تاسیساتی در اجرا و ساخت اشکالاتی را در پی خواهد داشتکه به زودی به تعمیر ساختمان منتهی خواهد شد، پروژه کاراموزی اجرای سازه های فلزی که باید در اسرع وقت ساختمان را به وسیله تعمیر محافظت کنیم و ضمن اجرای اصولی تعمیر، عمر مفید ساختمان را تداوم بخشیم. چرا که دربعضی مواقع، اشتباه در تعمیر ساختمان خسارات مالی و جانی جبران ناپذیری دربر خواهد داشت. دراین گزارش کار آموزی سعی شده اطلاعاتی در مورد ساختمان های فلزی وروش اجرای آنها داده شود.

چگونگی انجام کارهای ساختمانی دراجرای سازه های فلزی

یکی از مسائل مهم در زمان کارآموزی توجه به سلسله مراتب انجام کارهای ساختمانی به عبارتی دیگر برنامه زمانبندی در کارهای ساختمانی است درکنار این موضوع کیفیت اجرا و همچنین لمس کردن کارهای اجرایی از نزدیک جهت کسب تجربه عملی اجرای ساختمان از اولویت های واحد درسی کارآموزی است تجربه نظارت بر کارهای ساختمانی یکی دیگر از اهداف واحد درسی کارآموزی است

سازه های فولادی

سازه فولادی از مجموعه ای از اعضای باربرساخته شده از نیمرخ های فولادی یا ورق می باشد که به کمک اتصالات به یکدیگر متصل می گردند. با توجه به روش های تکامل یافته ای که برای تولید نیمرخ های فولادی به کار گرفته می شود این مقاطع غالباً رفتار در حد قابل انتظاری از  خود نشان می دهند. مساله بسیار مهم رفتار اتصالاتی است که  الف) برای ساخت اعضای مرکب از نیمرخ و ورق برای یکپارچه نمودن  اعضا (شامل تیر و ستون و مهاربندها) در محل گره ها مورد استفاده قرار می گیرد. وسایلی که برای ساخت اعضا و اتصال آن ها به یکدیگر به کار می رود شامل پیچ و پرچ و جوش است.در این میان استفاده از جوش در ساختمان سازی متعارف در ایران بسیار رایج است.

کارآموزی در کارگاه سازه فولادی: راهنمای جامع مشاهدات و گزارش‌نویسی

سازه های فولادی به دلیل سرعت بالا در اجرا، انعطاف‌پذیری در طراحی و رفتار لرزه‌ای مناسب، یکی از محبوب‌ترین سیستم‌های سازه‌ای در ساختمان‌سازی مدرن هستند. برای یک دانشجوی معماری یا عمران، گذراندن دوره کارآموزی در یک پروژه با اسکلت فلزی، تجربه‌ای بی‌نظیر برای درک چگونگی تبدیل شدن خطوط دقیق نقشه‌ها به یک استراکچر عظیم و پایدار است. این دوره، فرصتی برای لمس کردن جزئیات اتصالات، درک فرآیندهای ساخت و نصب، و مشاهده چالش‌های واقعی کارگاهی است. این مقاله یک راهنمای جامع برای شماست تا بدانید در طول کارآموزی یک پروژه سازه فلزی باید به چه نکاتی توجه کنید و چگونه یک گزارش کارآموزی فنی و تاثیرگذار بنویسید.

بخش اول: مشاهدات کلیدی در کارخانه ساخت (در صورت امکان)

بسیاری از فرآیندهای ساخت سازه فلزی در کارخانه و پیش از انتقال به محل پروژه انجام می‌شود. اگر فرصت بازدید از کارخانه را داشتید، روی این موارد تمرکز کنید:

• برشکاری و آماده‌سازی قطعات: مشاهده کنید که ورق‌ها و پروفیل‌های فولادی چگونه با استفاده از دستگاه‌هایی مانند گیوتین، اره نواری یا دستگاه‌های برش CNC (پلاسما و هواگاز) با دقت بالا برش می‌خورند.
• مونتاژ اولیه (Fabrication): ببینید که چگونه قطعات برش‌خورده طبق نقشه‌های کارگاهی (Shop Drawings) به یکدیگر متصل (معمولاً با جوش اولیه) می‌شوند تا ستون‌ها، تیرها و بادبندها شکل بگیرند.
• جوشکاری نهایی: به فرآیند جوشکاری دقیق اتصالات توجه کنید. انواع روش‌های جوشکاری (مانند جوشکاری قوسی با الکترود دستی یا CO2) و تست‌های کنترل کیفیت جوش (مانند تست چشمی، PT یا UT) را مشاهده و مستند کنید.
• تمیزکاری و رنگ‌آمیزی: فرآیند سندبلاست (شن‌پاشی) برای تمیز کردن سطح فولاد و سپس اجرای رنگ‌های محافظ در برابر خوردگی (مانند پرایمر زینک ریچ) را از نزدیک ببینید. این مرحله برای دوام سازه حیاتی است.

بخش دوم: مشاهدات حیاتی در کارگاه نصب (محل پروژه)

این بخش، قلب دوره کارآموزی شماست. مراحل نصب سازه در محل پروژه را به ترتیب و با دقت دنبال کنید:

• تحویل و کنترل بیس پلیت‌ها (Base Plates): اولین مرحله، نصب دقیق صفحه‌ستون‌ها روی فونداسیون است. کنترل تراز بودن و موقعیت دقیق آن‌ها (با استفاده از دوربین نقشه‌برداری) بسیار مهم است، زیرا تمام سازه روی این صفحات بنا می‌شود.

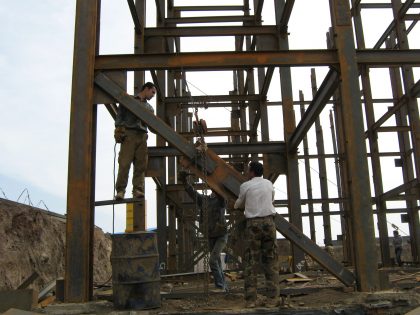

• حمل و نصب ستون‌ها: به نحوه حمل ستون‌ها با جرثقیل (تاور کرین یا جرثقیل متحرک) و قرار دادن آن‌ها روی بیس پلیت‌ها دقت کنید. فرآیند شاقول کردن ستون‌ها برای اطمینان از عمود بودن کامل آن‌ها یک مرحله کلیدی است.
• نصب تیرهای اصلی و فرعی: مشاهده کنید که تیرها چگونه بین ستون‌ها قرار گرفته و به صورت موقت متصل می‌شوند. سپس تیم نصب، اتصالات نهایی را که می‌تواند پیچی یا جوشی باشد، اجرا می‌کند.
• اجرای بادبندها (Bracings): بادبندها نقش حیاتی در پایداری جانبی سازه در برابر باد و زلزله دارند. به نحوه نصب و نوع اتصالات آن‌ها (معمولاً به صفحات اتصال یا Gusset Plates) توجه ویژه‌ای داشته باشید.
• اجرای سقف‌ها: نوع سیستم سقف را شناسایی و مستند کنید. آیا سقف از نوع عرشه فولادی (Metal Deck) است؟ یا تیرچه بلوک (با تیرچه‌های فولادی)؟ فرآیند اجرای هرکدام را با جزئیات یادداشت و عکاسی کنید.

بخش سوم: تمرکز بر جزئیات اتصالات (قلب سازه فولادی)

تفاوت یک سازه خوب و بد، اغلب در کیفیت اتصالات آن نهفته است. در گزارش خود، فصلی را به انواع اتصالاتی که مشاهده کرده‌اید اختصاص دهید:

• اتصالات پیچی: به نوع پیچ‌های مورد استفاده (پیچ‌های معمولی یا پرمقاومت)، نحوه سفت کردن آن‌ها (با ترک‌متر) و الگوی قرارگیری آن‌ها دقت کنید.
• اتصالات جوشی: نوع جوش (گوشه، شیاری)، ابعاد جوش و کنترل کیفیت آن در محل نصب را تشریح کنید.
• انواع اتصالات تیر به ستون: تشخیص دهید که اتصال از نوع گیردار (صلب) است یا مفصلی (ساده). این تفاوت، در نحوه طراحی و اجرای ورق‌های اتصال کاملاً مشهود است و تاثیر مستقیمی بر رفتار سازه دارد.

ساختار پیشنهادی برای گزارش کارآموزی سازه فلزی

• فصل ۱: معرفی پروژه (مشابه گزارش عمومی).
• فصل ۲: گزارش هفتگی فعالیت‌ها.
• فصل ۳: فرآیند ساخت در کارخانه (در صورت بازدید): تشریح مراحل برشکاری، مونتاژ و جوشکاری.
• فصل ۴: فرآیند نصب در کارگاه: تشریح گام به گام مراحل نصب از بیس پلیت تا اجرای سقف‌ها. این فصل باید سرشار از عکس‌های فنی شما باشد.
• فصل ۵: تحلیل تخصصی اتصالات: بررسی انواع اتصالات پیچی و جوشی مشاهده شده با جزئیات و دیاگرام.
• فصل ۶: ایمنی در کارگاه‌های سازه فلزی (HSE): مشاهدات خود از نکات ایمنی (کلاه، کمربند ایمنی،…) را بیان کنید.
• فصل ۷: نتیجه‌گیری و آموخته‌ها.

نتیجه‌گیری: کارآموزی در یک پروژه سازه فولادی، یک کلاس درس عملی پیشرفته است. با نگاهی دقیق، پرسشگری مستمر و مستندسازی منظم، می‌توانید این دوره را به یک تجربه یادگیری عمیق تبدیل کنید. گزارش شما سندی از این خواهد بود که شما نه تنها تئوری‌های طراحی سازه را می‌دانید، بلکه با چالش‌ها و ظرافت‌های “ساختن” آن نیز به خوبی آشنا هستید.
