دانلود پروژه معماری ساختمان مسکونی 3 طبقه 3 واحدی

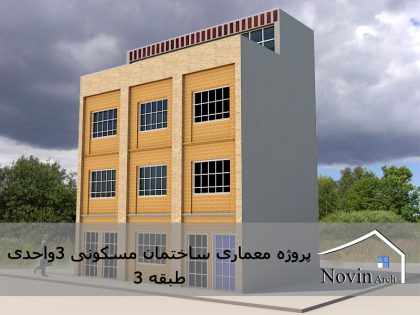

پروژه معماری ساختمان مسکونی 3 طبقه 3 واحدی در زمینی با مساحت 60 متر دربافت شهری با تراکم بالا طراحی شده است این پروژه در 3 طبقه بر روی همکف طراحی شده است و دارای دو واحد مستقل با راهروی مشترک می باشد این پروژه همچنین دارای دیتیل های اجرایی و نقشه سازه می باشد این پروژه با تمامی مدارک در وب سایت معماری نوین آرچ ارئه می شود

مدارک موجود پروژه معماری ساختمان مسکونی 3 طبقه 3 واحدی

• مدارک ترسیمی
• رندرهای باکیفیت
• فایل 3d max

مدارک ترسیمی پروژه

• پلان فنی
• نما
• برش
• پلان موقعیت

پلان طبقه همکف

بررسی پروژه معماری ساختمان مسکونی 3 طبقه 3 واحدی

همانطور که گفته شد این پروژه معماری در زمینی با مساحت 60 متر مربع طراحی شده است یکی از ویژگی های طراحی این پروژه این است که در مساحتی کم طراح توانسته است در هر واحد دو اتاق خواب همراه دیگر فضاهای واحد مسکونی را طراحی کند طبقه سوم این پروژه معماری نیز به یکی از واحد ها اختصاص داده شده است و به عنوان فضایی مستقل از واحد های و در عین حال برای سرویس دهی به واحد طراحی شده است به این معنا به عنوان فضای بهار خواب یکی از واحد ها اختصاص داده شده است

بررسی پلان طبقه همکف پروژه معماری

طبقه همکف این پروژه شامل فضای راهرو برای دسترسی مستقل به واحد های فوقانی می باشد همچنین دو واحد فروشگاهی که هر کدام دارای ورودی و دسترسی مستقل می باشند طراحی شده است هر کدام از این واحد های فروشگاهی نیز شامل سرویس بهداشتی نیز می باشند

برش معماری پروژه

بررسی طبقه اول پروژه معماری ساختمان مسکونی 3 طبقه 3 واحدی

طبقه اول این پروژه معماری به عنوان یک واحد مستقل شامل فضاهای پذیرایی آشپزخانه و دو اتاق خواب و سرویس های بهداشتی می باشد در ابتدای ورودی اصلی واحد مسکونی یک اتاق خواب برای والدین در نظر گرفته شده است در جوار این اتاق خواب اتاق خواب دیگری برای فرزندان در نظر گرفته شده است بعد از اتاق خواب ها پذیرایی در نظر گرفته شده است که باتوجه به در نظر گرفتن دسترسی آسان در این پروژه فضای آشپزخانه در نزدیکی فضای پذیرایی طراحی شده است و دارای دسترسی آسان می باشد باتوجه به اهمیت نورگیری در آشپزخانه و اولویت نورگیری در مقایسه با فضای پذیرایی ابتدا فضای پذیرایی در نظر گرفته شده سپس آشپزخانه و نورگیری فضای آشپزخانه از فضای پذیرایی تامین می شود و برای این منظور عرض پنجره فضای پذیرایی نیز بزرگتر می باشد

بررسی پلان طبقه دوم

پلان معماری این طبقه تیپ پلان طبقه اول طراحی شده است دسترسی دو واحد به صورت مشترک می باشد با این تفاوت که برای این طبقه یک واحد کوچیکتر روی این طبقه به عنوان طبقه فوقانی درنظر گرفته شده است و هدف از طراحی این واحد سرویس دهی می باشد هم به عنوان اتاق خواب مهمان و هم در فصل های گرم سال به عنوان فضای خانوادگی و بهار خواب می باشد این فضا شامل اتاق خواب دو نفره آشپزخانه کوچک و سرویس بهداشتی می باشد مابقیه مساحت در نظر گرفته شده براین فضا به حیاط خلوت اختصاص داده شده است که در بخشی از این فضای باز کباب پز و… در نظر گرفته شده است بخش دیگر از این حیاط به واحدی که در طبقه اول می باشد اختصاص داده شده است.

پروژه معماری ساختمان مسکونی 3 طبقه و 3 واحدی: راهنمای طراحی

طراحی یک ساختمان مسکونی کوچک‌مقیاس، مانند یک پروژه سه طبقه و سه واحدی، یکی از رایج‌ترین تمرین‌ها در دوره کارشناسی معماری و همچنین یکی از متداول‌ترین پروژه‌ها در بازار کار حرفه‌ای است. این پروژه، با وجود مقیاس کوچک، فرصت مناسبی برای به کارگیری اصول طراحی، درک ضوابط شهرداری و توجه به جزئیات اجرایی است. هدف، خلق فضاهایی با کیفیت برای زندگی است که به نیازهای ساکنین پاسخ دهد و در عین حال با زمینه شهری خود هماهنگ باشد.

مرحله اول: مطالعات پیش از طراحی

1. تحلیل سایت و زمینه:

• ابعاد و جهت‌گیری زمین: اولین قدم، برداشت دقیق ابعاد زمین و بررسی جهت‌گیری آن نسبت به شمال جغرافیایی است. این امر برای تعیین موقعیت نورگیرترین جبهه زمین (معمولاً جبهه جنوبی) حیاتی است.
• تحلیل همسایگی‌ها: بررسی ساختمان‌های مجاور از نظر ارتفاع، سبک معماری، محل بازشوها (برای حفظ محرمیت) و کاربری.
• دسترسی‌ها: مشخص کردن ورودی اصلی از خیابان یا کوچه.
• ضوابط شهرداری: استعلام از شهرداری منطقه برای اطلاع از ضوابط دقیق مربوط به پلاک مورد نظر، از جمله:
  • سطح اشغال مجاز: معمولاً 60% مساحت زمین.
  • تراکم ساختمانی: تعیین‌کننده حداکثر متراژ قابل ساخت.
  • محل استقرار ساختمان در زمین: تعیین محل مجاز برای ساخت (مثلاً با رعایت فاصله از مرزهای شمالی و جنوبی).
  • تعداد پارکینگ مورد نیاز: برای سه واحد مسکونی، تأمین سه واحد پارکینگ الزامی است.

2. تعریف برنا مه فیزیکی و نیازهای کارفرما:

• متراژ واحدها: تعیین متراژ تقریبی هر واحد بر اساس ضوابط و خواسته کارفرما.
• تعداد اتاق خواب: مشخص کردن اینکه هر واحد چند خوابه باشد (دوخوابه، سه‌خوابه).
• فضاهای عمومی ساختمان: تصمیم‌گیری در مورد راه‌پله، آسانسور (در ساختمان‌های 4 طبقه و بیشتر الزامی است، اما برای 3 طبقه نیز یک مزیت محسوب می‌شود)، لابی ورودی و انباری.

مرحله دوم: فرآیند طراحی و لکه‌گذاری اولیه

1. طراحی طبقه همکف (پارکینگ و ورودی):

• جانمایی پارکینگ‌ها: طراحی چیدمان سه پارکینگ استاندارد (2.5 در 5 متر) با رعایت فضای مانور کافی برای خودروها. ستون‌گذاری اولیه سازه در این مرحله و بر اساس محل پارک خودروها شکل می‌گیرد.
• طراحی ورودی: طراحی یک ورودی پیاده مجزا و دعوت‌کننده.
• جانمایی راه‌پله و آسانسور: این بخش به عنوان هسته ارتباط عمودی ساختمان عمل می‌کند و موقعیت آن بر پلان طبقات تأثیر مستقیم دارد.
• انباری‌ها: در صورت امکان، می‌توان انباری‌ها را در این طبقه یا زیرزمین طراحی کرد.

2. طراحی پلان تیپ طبقات: با توجه به اینکه هر طبقه به یک واحد اختصاص دارد، طراحی از آزادی عمل بیشتری برخوردار است.

• عرصه‌بندی (Zoning): اولین قدم، تقسیم‌بندی کلی پلان به سه عرصه اصلی است:
  • عرصه عمومی: شامل ورودی واحد، نشیمن و پذیرایی، سرویس بهداشتی مهمان. این بخش باید نزدیک به ورودی باشد.
  • عرصه خصوصی: شامل اتاق‌های خواب و حمام اصلی. این بخش باید در آرام‌ترین و خصوصی‌ترین قسمت پلان قرار گیرد.
  • عرصه خدماتی: شامل آشپزخانه که باید به پذیرایی و ورودی دسترسی مناسبی داشته باشد.
• لکه‌گذاری و روابط فضایی:
  • نشیمن و پذیرایی: بهتر است در نورگیرترین بخش پلان (جبهه جنوبی یا شمالی بسته به موقعیت زمین) قرار گیرند.
  • آشپزخانه: می‌تواند به صورت باز (Open)، نیمه‌باز یا بسته طراحی شود. ارتباط بصری و عملکردی آن با پذیرایی و ناهارخوری بسیار مهم است.
  • اتاق‌های خواب: باید از نور و تهویه طبیعی مستقیم برخوردار باشند و از سر و صدای فضای عمومی دور باشند.
  • حمام و سرویس‌ها: می‌توانند از طریق نورگیر، نور و تهویه دریافت کنند.
• توجه به نور و تهویه: حداکثر بهره‌گیری از نور طبیعی در فضاهای اصلی. طراحی پنجره‌ها به گونه‌ای که کوران هوا در فصول گرم امکان‌پذیر باشد.

مرحله سوم: طراحی نما و حجم ساختمان

• هماهنگی با زمینه: طراحی نما باید با ساختمان‌های مجاور هماهنگی داشته باشد اما در عین حال هویت مستقل خود را نیز حفظ کند.
• انتخاب مصالح: استفاده از ترکیبی از مصالح (مانند آجر، سنگ، سیمان، چوب) می‌تواند به نما جذابیت بصری ببخشد.
• ایجاد عمق و سایه‌روشن: با عقب و جلو بردن بخش‌هایی از نما (مانند بالکن‌ها) و استفاده از سایه‌بان، می‌توان از یکنواختی نما کاست.
• طراحی بالکن: بالکن یک فضای نیمه‌باز با ارزش است که ارتباط داخل و خارج را برقرار می‌کند. ابعاد آن باید برای قرارگیری یک میز و چند صندلی مناسب باشد.
• طراحی خط آسمان: توجه به طراحی جان‌پناه بام و محل قرارگیری تجهیزات تأسیساتی.

مرحله چهارم: ارائه مدارک فنی

• نقشه‌های فاز یک: شامل پلان طبقات، پلان بام، نماها و مقاطع.
• نقشه‌های فاز دو (در صورت نیاز): شامل جزئیات اجرایی، نقشه‌های سازه و تأسیسات.
• تصاویر سه‌بعدی: برای نمایش بهتر حجم، نما و فضاهای داخلی.

نکات کلیدی:

• سازه: سیستم سازه‌ای (اسکلت فلزی یا بتنی) و محل ستون‌ها باید از ابتدا در طراحی معماری لحاظ شود.
• تأسیسات: محل عبور داکت‌ها و لوله‌ها باید در طراحی دیده شود.
• خلاقیت در محدودیت: ضوابط و محدودیت‌ها را به عنوان فرصتی برای یافتن راهکارهای خلاقانه ببینید.

طراحی یک ساختمان مسکونی سه واحدی، تمرینی کامل برای یادگیری فرآیند تبدیل یک ایده به یک فضای قابل سکونت است که نیازمند تعادل بین خلاقیت، دانش فنی و درک نیازهای انسانی است.
