دانلود پروژه معماری تخلیه و بارگیری

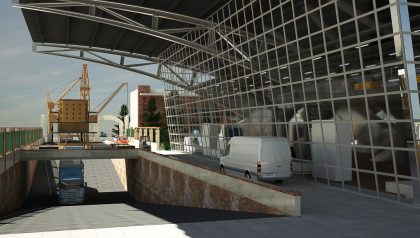

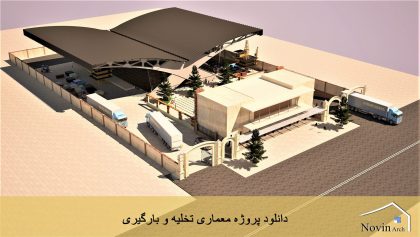

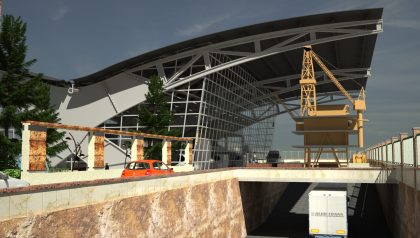

پروژه معماری تخلیه و بارگیری و طراحی آن از سازه های خرپایی با ستون های درختی استفاده شده است که طرح و ایده کلی آن را میتوان بال های یک پرنده عنوان کرد،و دارای 2 ورودی می باشد که ماشین ها از یک طرف وارد شده و بعد از بارگیری از طرف دیگر میتوانند خارج شوند که آنها هم توسط نگهبانانی کنترل میشود و رفت و آمد در سطح اصلی سایت به گونه ای است که هر ماشین میتواند بیشترین مانور را بدهد.پروژه معماری تخلیه و بارگیری دارای یک ساختمان جداگانه هم برای نظارت بر حمل و نقل بار های ماشین ها و همچنین محلی برای استراحت رانندگان و کارکنان را دارد.وب سایت معماری نوین ارچ اراپه دهنده تمای پروژه های دروس دانشگاهی در مقاطع مختلف می باشد.از فروشگاه معماری پروژه مورد نظر خود را با بالاترین تخفیف دریافت کنید.

مدارک موجود در پروژه معماری تخلیه و بارگیری

• تمامی مدارک فنی مانند پلان و نما و غیره
• رندر های با کیفیت Vray
• نما و برش به صورت رندر
• نقشه های اتصالات سازه ای
• عکس ماکت

مدارک ترسیمی

• پلان زیر زمین
• پلان طبقه همکف
• پلان طبقه اول
• پلان طبقه دوم
• نمای غربی
• ستون گذاری
• اکس بندی

پلان

نما

ویژگی های پلان پروژه معماری تخلیه و بارگیری

پلان زیر زمین: طراح از پلان زیر زمین برای پارک ماشین های کارکنان استفاده کرده است همچنین برای پارک کردن ماشین افراد مراجعه کننده استفاده کرده است و همچنین محلی برای تخلیه خرده سنگ نیز میباشد و فضا های دیگر زیر زمین شامل سرویس های بهداشتی، محل استراحت، محل بدنسازی، رختکن و نگهبانی و سرویس های بهداشتی عمومی استفاده کرده است که با استفاده از راه پله مرکزی به طبقات بالاتر راه یافته است.

طبقه همکف

محل حمل و نقل و بارگزاری ماشین های سنگین که با استفاده از جرثقیل هیدرولیکی انجام میشود و طبقه همکف دارای فضا هایی همچون ابنار ابزار و محلی برای تحویل سنگ و قلوه که از این مسیر مواد اولیه بارگزاری شده و توسط میز ها ، قلوه بر ها و تیشه بر ها و بسیاری از لوازم دیگری تبدیل محصول نهایی میشوند که در آخر توسط دستگاه های مجزا، چسب کاری و آماده تحویل و بارگیری میشود و ماشین ها از طرف دیگر میتوانند محصول نهایی را بارگیری کنند

طبقه اول

و در قسمت اول این پروژه معماری تخلیه و بارگیری فضا هایی مانند محول استراحت، سرویس های بهداشتی، بدنسازی و راه پله ای برای طبقات بالاتر میباشد.و در در طبقات فوقانی این پروژه معماری تحلیه و بارگیری فضا هایی همچون بخش مدیریت که خود شامل فضا هایی چون» آشپزخانه، اتاق قرار داد ها، سرویس بهداشتی وقسمت پذیرایی میباشد که در بغل آن منشی مدیر و اتاق خود مدیر طراحی شده است و سیرکولاسیون آن به نحوی میباشد که مراجعه کننده میتواند در لحظه ورود به قسمت پذیرایی و بعد از آن به منشی و در آخر به اتاق مدیریت راه پیدا کند.

طبقه دوم

اتاق های حسابداری، اتاق مدیریت بازرگانی، فضای نشیمن و همچنین فضای غذا خوری که مخصوص کارمندان مجموعه پروژه معماری تخلیه و بارگیری می باشد قرار گرفته است.هدف از طراحی پروژه معماری تخلیه و بارگیری تبدیل مواد خام به مواد دیگری برای استفاده میباشد. همچنین این پروژه هم میتواندبه عنوان کارخانه مورد استفاده قرار بگیرد و هم به عنوان مکان تخلیه و بارگیری وابسته با نیاز خود میتوانید پروژه را تهیه کنید.

فهرست ریزفضاها در پروژه معماری تخلیه و بارگیری

• ورودی
• پارکینگ
• محل استراحت
• سرویس بهداشتی
• بدنسازی
• مدیریت
• منشی مدیر
• آشپزخانه
• بخش مدیریت
• بخش قراردادها
• اتاق مدیریت بازرگانی
• غذاخوری
• حسابداری
• بسته بندی
• تحویل به بخش بارگیری

پروژه معماری تخلیه و بارگیری (پایانه لجستیک)

طراحی یک پایانه تخلیه و بارگیری (یا مرکز لجستیک)، نمونه‌ای بارز از “معماری عملکردگرا” است. در این نوع پروژه، زیبایی‌شناسی در خدمت کارایی، سرعت و ایمنی قرار می‌گیرد. هدف، خلق یک ماشین دقیق و هماهنگ برای جابجایی کالا است که در آن، هر دقیقه و هر متر مربع از فضا اهمیت دارد. این پروژه، تلاقی مهندسی صنایع، طراحی ترافیک و معماری صنعتی است.

مبانی نظری: جریان، سرعت، دقت فلسفه حاکم بر طراحی لجستیک، بهینه‌سازی جریان (Flow Optimization) است. این جریان شامل حرکت کامیون‌ها، حرکت لیفتراک‌ها و جابجایی کالاها می‌شود. معماری باید فضایی را خلق کند که در آن این جریان‌ها به صورت روان، بدون تداخل و در کوتاه‌ترین مسیر ممکن اتفاق بیفتند. هرگونه توقف یا گره ترافیکی در این سیستم به معنای اتلاف زمان و هزینه است.

اصول طراحی و اجزای کلیدی:

1. طراحی سایت و سیرکولاسیون سواره:
   • دسترسی و تفکیک مسیر: ورودی و خروجی سایت باید به راحتی از شریان‌های اصلی قابل دسترس باشد. مسیر حرکت کامیون‌های ورودی و خروجی باید تا حد امکان از هم جدا باشد و به صورت یک‌طرفه طراحی شود تا از ترافیک و نیاز به دنده عقب‌های خطرناک جلوگیری شود.
   • فضای مانور: محوطه مقابل سکوهای بارگیری باید فضای کافی برای مانور و دور زدن تریلرهای طویل (معمولاً شعاعی حدود 18 متر) را داشته باشد.
   • پارکینگ کامیون: باید پارکینگ کافی برای کامیون‌هایی که در انتظار نوبت هستند، در نظر گرفته شود تا از پارک آن‌ها در مسیرهای اصلی جلوگیری شود.
2. سکوهای تخلیه و بارگیری (Loading Docks):
   • تعداد و ابعاد: تعداد سکوها به حجم عملیات بستگی دارد. ارتفاع استاندارد سکو معمولاً 1.2 متر از سطح زمین است تا هم‌سطح با کف کامیون باشد.
   • تجهیزات سکو: هر سکو باید مجهز به همسطح‌کننده (Dock Leveler) برای پر کردن شکاف بین سکو و کامیون، ضربه‌گیر (Bumper) برای جلوگیری از آسیب به سازه، و درزگیر (Dock Seal/Shelter) برای حفظ دمای داخل انبار و جلوگیری از ورود گرد و غبار باشد.
   • درب‌های سکو: معمولاً از درب‌های سکشنال (Sectional Doors) استفاده می‌شود که به صورت عمودی باز و بسته می‌شوند و فضایی را اشغال نمی‌کنند.
3. طراحی انبار (Warehouse):
   • دهانه‌های بزرگ و ارتفاع زیاد: انبار باید با سازه‌هایی طراحی شود که امکان ایجاد دهانه‌های بزرگ و بدون ستون‌های مزاحم را فراهم کند تا لیفتراک‌ها به راحتی حرکت کنند. ارتفاع سقف باید برای قفسه‌بندی‌های بلند (High-bay Racking) مناسب باشد.
   • کف‌سازی صنعتی: کف انبار باید بسیار مقاوم، صاف و ضد سایش باشد تا بتواند وزن سنگین قفسه‌ها و تردد لیفتراک‌ها را تحمل کند.
   • ایمنی: سیستم‌های اعلام و اطفاء حریق (اسپرینکلر)، روشنایی مناسب و خط‌کشی مسیرهای حرکت از الزامات ایمنی هستند.
4. فضاهای اداری و پشتیبانی:
   • دفاتر اداری و مدیریتی باید مشرف به محوطه عملیاتی و داخل انبار باشند تا نظارت کامل بر فرآیندها امکان‌پذیر باشد.
   • فضاهای رفاهی برای رانندگان و کارگران (مانند اتاق استراحت، غذاخوری و سرویس‌های بهداشتی) برای بهبود شرایط کاری ضروری است.

یک پروژه موفق تخلیه و بارگیری، سیستمی است که مانند یک ساعت دقیق کار می‌کند و با بهینه‌سازی فرآیندها، نقش حیاتی خود را در زنجیره تامین کالا به درستی ایفا می‌کند. معماری در اینجا، هنر سازماندهی فضایی برای یک فرآیند پیچیده صنعتی است.
