پاورپوینت سازه های فضاکار به بررسی کامل موضوع در قالب 47 اسلاید می پردازد.یکی از پروژه هایی که هم برای درس عناصر و جزئیات و هم درس طراحی و تولید صنعتی کاربرد دارد بررسی سازه های فضاکار می باشد.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد.پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• مقدمه
•  تعريف و تاريخچه سازه هاي فضاكار
• انواع سازه های فضايي
• شبکه های تخت یک لايه اي
• شبکه های تخت دو لايه و چند لايه
• چليک ها
• گنبدها
• شبکه های زين اسبي (هيپار)
• انواع اتصالات و …

سازه فضا کار

متن پاورپوینت سازه های فضاکار

امروزه با پيشرفت علوم و تكنولوژي نيازها و خواسته هاي جديدي در زمينه مهندسي سازه رخ نموده است . عامل زمان در ساخت سازه ها اهميت دوچندان يافته و اين امر گرايش به سازه هاي پيش ساخته را افزايش داده است همچنين با افزايش جمعيت بشري علاقه به داشتن فضاهاي بزرگ بدون حضور ستون هاي مياني خواهان بسياري پيدا كرده است . در اين راستا از اوايل قرن حاضر تعدادي از متخصصين مجذوب قابليت هاي منحصر بفرد سازه هاي فضاكار گشته پاسخ بسياري از نيازهاي جديد را در اين سازه ها جسته اند و البته به نتايج بسيار مثبتي نيز دست يافته اند . با انتشار اين نتايج روز به روز اين عرصه با اقبال بيشتري مواجه گرديد به گونه اي كه با گذشت چندين دهه هنوز هم مطالعه سازه هاي فضاكار در كانون متخصصين و دانشجويان قرار دارد.

 تعريف و تاريخچه پاورپوینت سازه های فضاکار

به سازه اي كه اصولا رفتار سه بعدي داشته باشد ، به طوريكه به هيچ ترتيبي نتوان رفتار كلي آن را با استفاده از يك يا چند مجموعه مستقل دوبعدي تقريب زد ، سازه فضاكار ناميده مي شود . با اين تعريف طيف وسيعي از سازه ها يعني حتي برخي از قوس ها و گنبدهاي آجري گذشته نيز جزو سازه هاي فضاكار محسوب مي شوند ، اما در اينجا منظور سازه هاي سه بعدي خاص هستند كه معمولا داراي اعضاي مستقيم با اتصالات صلب يا مفصلي مي باشند.

شبکه های تخت یک لایه ای

اين نوع شبکه ها در واقع نوعي قاب مسطح هستند که امتداد بارهای وارده و خود شبکه در يک صفحه واقع نيستنددر واقع فرق بين يک شبکه و قاب مسطح در امتداد اثر بارهای موثر بر سازه مي باشد.سازه ايکه در آن بار وارده عمود بر صفحه سازه اثر ميکند به شبکه موسوم است .سازه هايي نظير سايه بانها ، عرشه پلها و … از اين نوع مي باشند.شبکه تک لايه نيز شبکه ای متشکل از يک سری المان و گره است که به دو صورت مورب و موازی توليد مي شوند.

در اعضای مورب هزینه تمام شده از حالت موازی بيشتر است ؛زيرا اعضای آن دارای طولهای مختلف هستند و همگي در زوايای قائمه به يکديگر متصل نمي باشند اما شبکه مورب برای ارتفاع يا ضخامت کل يکسان از شبکه موازی سخت تر است.شبکه های تک لايه جهت دهانه های نسبتا کم بار بکار می روند و به اشکال تخت ، نيم استوانه ای ، گنبدی و زين اسبي ساخته مي شوند.

 شبکه های تخت دو لايه و چند لايه پاورپوینت سازه های فضاکار

هرگاه دوشبکه مسطح در کنار هم قرار گرفت (به موازات هم) و به وسيله المانهايي به هم متصل شوند، سازه بوجود آمده را شبکه دو لايه می نامندشبکه های دو و چند لایه برای دهنه های m الي 120m20 بطور معمول مورد استفاده  قرار مي گيرد.با اين شبکه ها مي توان فضای زيادی را بدون قرار دادن ستونهای مياني پوشش داد؛وليکن بايد سعي نمود که ستونها کمتر حذف گردندزيرا با حذف ستونها هزينه سازه بيشتر مي گردد و سازه طراحي شده غير اقتصادی مي گردد.از شبکه های دولايه در امتداد عمودی نيز به عنوان بخشي از ديوار و يا با هر زاويه دلخواه ديگر استفاده مي کنند.ارتفاع بين دو لايه برای فواصل بزرگ20/1تا 50/1 طول دهنه مي باشد.

چليکي

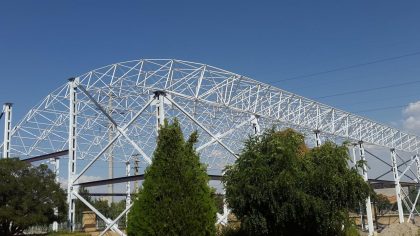

سازه های چليکي به شکل نيم استوانه ای مي باشد در اين نوع سازه ها معمولا ستون استفاده نشده و روی یک بدنه که به تکيه گاه متصل است قرار مي گیرند.سازه های چليکي مي تواند چند دهانه باشند .اين نوع سازه ها لازم است در محل اتصال چليک ها حتما ستون داشته باشند و در اين صورت نواحي مدور حالت یک تير را خواهند داشت.

گنبد پاورپوینت سازه های فضاکار

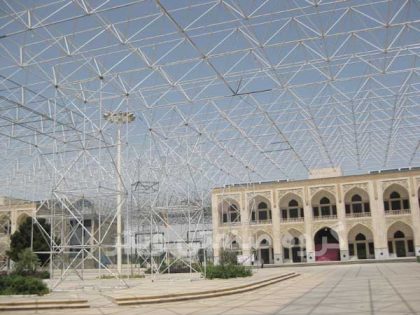

اگر سازه های چليکي در دوجهت انحنا داشته باشند گنبد بوجود مي آيد.ارتفاع گنبدها بايد از حدود 15% قطر پايه بيشتر باشد؛ معمولا 20% قطر پايه اقتصادی ترين حالت مي باشد.در دهانه بزرگ بصورت کره کامل ساخته مي شود .در هر قطر Base داده شده است .افزايش ارتفاع سبب ايجاد بارهای بيشتر در شبکه مي شود. انحنا کمانش بيشتر را تضمين مي کند.پوشش گنبدها را مي توان طوری طراحي نمود که در پانلهای خاص از پوشش به عنوان روشنايي استفاده نمود.

سازه فضاکار: هنر مهندسی در پوشش دهانه‌های بزرگ

تا به حال به سقف یک استادیوم ورزشی عظیم، یک ترمینال فرودگاه وسیع یا یک سالن نمایشگاهی بزرگ نگاه کرده‌اید و از خود پرسیده‌اید که چگونه چنین فضای گسترده‌ای بدون حتی یک ستون در وسط، سرپا ایستاده است؟ پاسخ این شگفتی مهندسی، در بسیاری از موارد، سازه فضاکار (Space Frame) است. سازه فضاکار یک سیستم سازه‌ای سه‌بعدی، سبک و بسیار صلب است که از اتصال اعضای خرپایی در یک الگوی هندسی منظم تشکیل شده و راه‌حلی ایده‌آل برای پوشش دهانه‌های بزرگ محسوب می‌شود. این سیستم، نمادی از تلفیق زیبایی ریاضیات، بهره‌وری مهندسی و بیان معمارانه است. در این مقاله به دنیای این سازه‌های شگفت‌انگیز سفر کرده و با اصول، اجزا و مزایای آن آشنا می‌شویم. 🌐

سازه فضاکار چیست و چگونه کار می‌کند؟

سازه فضاکار را می‌توان تکامل یافته یک خرپای دوبعدی (2D Truss) به یک خرپای سه‌بعدی (3D Truss) دانست. به جای اینکه نیروها را فقط در یک صفحه توزیع کند، این قابلیت را دارد که بارها را در هر سه جهت فضایی منتقل نماید.

• اصل کلیدی عملکرد: راز کارایی سازه فضاکار در هندسه‌ آن نهفته است. این سازه از تکرار واحدهای هرمی شکل (معمولاً با قاعده مثلث یا مربع) تشکیل شده است. این شبکه سه‌بعدی مثلثی تضمین می‌کند که تمام بارهای وارده (وزن خود سازه، برف، باد) عمدتاً به صورت نیروهای محوری، یعنی کشش یا فشار، در طول اعضا منتقل شوند. این روش بسیار بهینه است زیرا از ایجاد لنگرهای خمشی در اعضا جلوگیری می‌کند؛ لنگر خمشی نیرویی است که برای مقابله با آن به پروفیل‌های بسیار سنگین و بزرگ نیاز است. به همین دلیل، سازه فضاکار با وجود پوشش دهانه‌های عظیم، به طرز شگفت‌انگیزی سبک است.
• اجزای اصلی:
  1. اعضا (Members): شامل میله‌ها یا لوله‌های مستقیمی هستند که اسکلت اصلی سازه را تشکیل می‌دهند و فقط نیروی کششی یا فشاری را تحمل می‌کنند.
  2. گره‌ها (Nodes): قلب یک سیستم سازه فضاکار، گره‌های اتصال آن است. این گره‌ها که به شکل کره، هرم یا دیسک طراحی می‌شوند، محل تلاقی چندین عضو هستند و وظیفه انتقال روان نیروها بین آن‌ها را بر عهده دارند. طراحی و تولید این گره‌ها یک تکنولوژی پیشرفته محسوب می‌شود و سیستم‌های معروفی مانند MERO یا Triodetic بر اساس نوع گره خود شناخته می‌شوند.

مزایای برجسته سازه‌های فضاکار

این سیستم سازه‌ای به دلیل مزایای متعدد، به انتخاب اول بسیاری از معماران و مهندسان برای پروژه‌های خاص تبدیل شده است:

• پوشش دهانه‌های بسیار بزرگ: این اصلی‌ترین و مهم‌ترین مزیت سازه فضاکار است که امکان خلق فضاهای داخلی وسیع و بدون ستون را فراهم می‌کند.
• سبکی وزن: به دلیل عملکرد بهینه، این سازه‌ها در مقایسه با سایر سیستم‌ها (مانند تیر و ستون بتنی یا فولادی) برای یک دهانه مشابه، وزن بسیار کمتری دارند. این سبکی، بار مرده ساختمان را کاهش داده و منجر به صرفه‌جویی در طراحی فونداسیون می‌شود.
• صلبیت و پایداری سه‌بعدی: ساختار یکپارچه و سه‌بعدی آن، صلبیت (سختی) فوق‌العاده‌ای به کل مجموعه می‌بخشد و آن را در برابر تغییر شکل و کمانش بسیار مقاوم می‌سازد.
• زیبایی بصری و ارزش معمارانه: الگوی هندسی منظم و تکرارشونده سازه فضاکار، خود یک عنصر زیبایی‌شناختی قدرتمند است. معماران اغلب این سازه را به صورت نمایان (Exposed) در معرض دید قرار می‌دهند تا حس نظم، تکنولوژی و سبکی را به فضا القا کنند.
• تولید پیش‌ساخته و سرعت نصب: تمام اعضا و گره‌ها با دقت بالا در کارخانه تولید شده و به صورت قطعات مجزا به محل پروژه حمل می‌شوند. این امر سرعت مونتاژ در محل را به شدت افزایش داده و خطاهای اجرایی را به حداقل می‌رساند.
• انعطاف‌پذیری در طراحی: با استفاده از این سیستم می‌توان انواع فرم‌های هندسی از جمله سطوح صاف، منحنی (قوسی)، گنبدی و حتی فرم‌های آزاد (Free-form) را با سهولت طراحی و اجرا کرد.

کاربردهای شاخص سازه‌های فضاکار

با توجه به ویژگی‌های ذکر شده، این سازه‌ها در پروژه‌های زیر کاربرد فراوانی دارند:

• سقف استادیوم‌های ورزشی و سالن‌های چندمنظوره
• ترمینال‌های فرودگاه، ایستگاه‌های راه‌آهن و پایانه‌های مسافربری
• مراکز نمایشگاهی، سالن‌های همایش و موزه‌ها
• آشیانه‌های هواپیما
• سقف مراکز خرید بزرگ و فضاهای آتریوم مرکزی
• انواع گنبدها و پوشش‌های خاص

نتیجه‌گیری

سازه فضاکار نمونه‌ای درخشان از هم‌افزایی میان علم مهندسی و هنر معماری است. این سیستم تنها یک راه حل برای یک چالش سازه‌ای نیست؛ بلکه ابزاری قدرتمند در دست معماران است تا فضاهایی را خلق کنند که هم در مقیاس، عظیم و تاثیرگذار باشند و هم در حس و حال، سبک و شفاف. درک پتانسیل‌های سازه فضاکار به شما به عنوان یک طراح آینده کمک می‌کند تا برای پوشش فضاهای بزرگ، فراتر از راهکارهای سنتی فکر کنید.
