استادیوم ورزش های آبی المپیک پکن
(مکعب آب):

باسلام خدمت دوستان و همراهان نوین آرچ. در سال۲۰۰۸ شهر پکن پایتخت چین میزبان بیست و نهمین دوره بازی های المپیک برگزیده شد.مسئولان برگزاری و سران کشور چین به فکر ساختن استادیومی بزرگ در شان ابر قدرت اقتصاد جهان افتادند، تا میزبانی شایسته برای تمامی کشورها و ورزشکاران از سراسر جهان باشد.وبسات نوین آرچدر این بخش پاورپونتی با۶۸ اسلاید را برای دانشجویان و علاقه مندان به معماری آماده کرده است.

قیمت : 7,000 تومان

توضیحات کامل

استادیوم ورزش های آبی المپیک پکن
(مکعب آب)

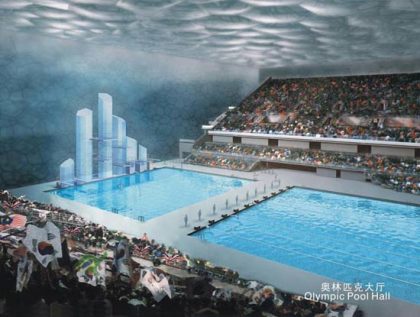

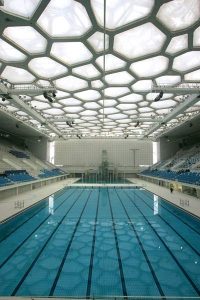

باسلام خدمت دوستان و همراهان نوین آرچ. در سال۲۰۰۸ شهر پکن پایتخت چین میزبان بیست و نهمین دوره بازی های المپیک برگزیده شد.مسئولان برگزاری و سران کشور چین به فکر ساختن استادیومی بزرگ در شان ابر قدرت اقتصاد جهان افتادند، تا میزبانی شایسته برای تمامی کشورها و ورزشکاران از سراسر جهان باشد.وبسات نوین آرچدر این بخش پاورپونتی با۶۸ اسلاید را برای دانشجویان و علاقه مندان به معماری آماده کرده است. استادیوم ورزش های آبی المپیک پکن  میزبان رشته های شنا و شیرجه المپیک ۲۰۰۸ بود.مکعب ابی  دارای ۶۰۰۰صندلی ثابت  و ۱۱۰۰۰ صندلی موقت است و گنجایش ۱۷۰۰۰ نفر را دارد . صندلی های موقت بعد از هر مسابقه جمع می شوند .

استادیوم ورزش های آبی المپیک پکن در طی ۳ سال و با هزینه ۱۰۰ میلیون دلار ساخته شده است.در جولای ۲۰۰۳ شرکت معماری آروپ (ARUP) و شرکت مهندسین سازه چین و موسسه طراحی CSCEC Shenzhen جایزه مسابقه بین المللی طراحی مرکز ملی ورزشهای آبی المپیک ۲۰۰۸ پکن را از آن خود کردند .طراحی رستورانی در خارج از حجم حبابی شکل باعث شده تا این مکعب آب بعد از مسابقات المپیک پکن نیز به عنوان یکی از مناطق تفریحی شهر پکن مورد استفاده قرار گیرد، همچنین طراحی مکعب آب در چهار محور اصلی یعنی اقتصادی بودن، مسائل اجتماعی، محیطی و منابع طبیعی قدم برداشته است.

استادیوم ورزش های آبی المپیک پکن
استادیوم ورزش های آبی المپیک پکن

ایده اولیه طرح استادیوم ورزش های آبی المپیک پکن که از کف های صابون می باشد از Weaire و Phelan استادان فیزیک، که سعی بر مطالعه چیدمان حباب های کف صابون در یک نظم بی انتها را داشته اند گرفته شده است.این مطالعه در سال ۱۹۹۳ و برای پاسخ به سوال کلوین در اواخر قرن ۱۸ مبنی بر نظم حاکم بر چیدمان کف های صابون بوده است.

شکل گیری و طراحی سازه استادیوم ورزش های آبی المپیک پکن:

به طور خلاصه مشخصات عمومی سازه عبارتند از:

  1. ابعاد کلی طرح  :  ۱۷۷*۱۷۷*۳۱ متر
  2. ضخامت دیوارها  :  ۳.۶ متر (از جنس سازه های فضا کار)
  3. ضخامت سقف  :  ۷.۲ متر (از جنس سازه های فضا کار)
  4. فولاد مصرفی  :  ۶۵۰۰ تن
  5. طراحی برای ۲۲ هزار تیر سازه ای برای ۱۹۰ حالت مختلف بارگذاری ۱۲ هزار گره خرپایی (پیوند)
  6. تعریف بار گذاری برای یک میلیون سطح مختلف
  7. (قابل ذکر است که شرکت auto desk برای نیاز این پروژه دستور section را در نرم افزار CAD خود طراحی کرد. این دستور قابلیت ترسیم برش از احجام سه بعدی را به ما می دهد. )

مشخصات عمومی پروژه استادیوم ورزش های آبی المپیک پکن:

  • هزینه ساخت  :  ۱۰۰ میلیون دلار
  • ابعاد ساختمان  : ۱۷۷*۱۷۷*۳۱ متر
  • مساحت پروژه  :  ۷۰ هزار متر مربع
  • ظرفیت  :  ۱۷ هزار تماشاچی
  • ۵ استخر برگزاری مسابقه

شکل گیری این نوع سازه فضاکار در سه بخش تعریف شده است  :

  1. قاب سطح بیرونی
  2. قاب سطح خارجی
  3. ساختار حبابی میانی که در حد فاصل دو قاب ذکر شده قرار می گیرد

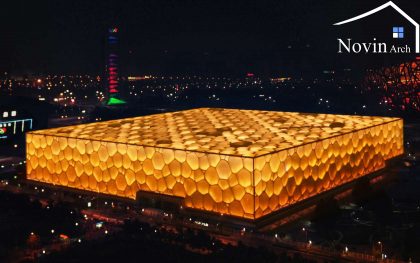

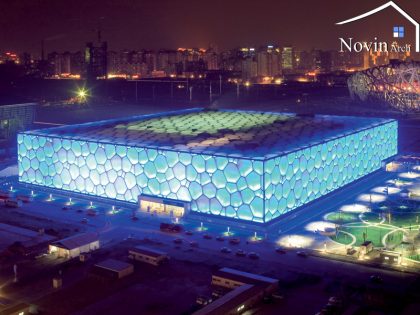

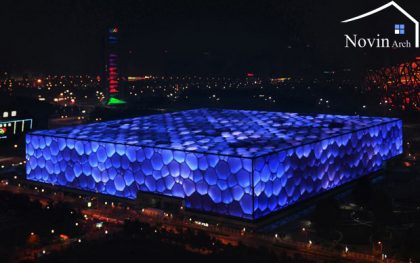

روکش مکعب ها استادیوم ورزش های آبی المپیک پکن:

برای ساختن حباب ها از ورقه های نازک پلاستیک استفاده شده که یکی یکی بریده و دوخته شده اند و به هم متصل شده اند و پس از نصب نهایی بر روی استراکچر فلز و بتون، باد خواهند شد .پوشش ETFE انتخاب شد تا هم به سازه های فضاکار روح بخشد و هم شکل و ظاهر آن را هر چه بیشتر به حباب ها و مکعب های آب شبیه کند .تک تک حباب ها در  پوششی از ETFE قرار می گیرند، سپس هوا به صورت یکباره در محل در داخل آن پمپاژ می شود، این عمل برای هر ۱۰ سال یک بار تکرار می شود. یکی از نواقص بزرگ این نوع پوشش های ETFE احتراق پذیر بودن آنها استکه در هنگام آتش سوزی خود را جمع می کنند.

مکعب آبی
مکعب آبی
