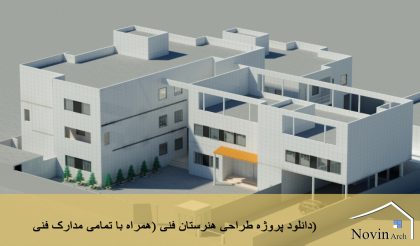

دانلود پروژه طراحی هنرستان فنی (همراه با تمامی مدارک فنی)

پروژه طراحی هنرستان فنی در زمینی با مساحت  حدود ۲۷۰۰متر مربع برای ۵رشته معماری،ساختمان،برق،حسابداری،وکامپیوتراست،فایل نهایی با کمک نرم افزار مکس مدل  سازی و همراه فایل ارائه شده،به طور خلاصه پروژه طراحی هنرستان فنی شامل ،۸  کلاس درس ۴ کارگاه ۲ کارگاه رسم، ۱آتلیه وفضاهای سرویس دهنده مثل انبار کارگاها وآبدارخانه است .در محوطه بیرون در داخل حیاط خوابگاه برای اقامت ۶۰نفر از افراد غیر بومی به همراه سلف سرویس با حیاط مستقل وهمچنین ورودی مستقل در نظر گرفته شده است ،از دیگر امکانات این مجموعه کتابخانه،سالن آمفی تئاتر وپارکینگ که در طبقه زیر زمین است. پروژه معماری هنرستان و پروژه تمامی دروس دانشگاهی را از فروشگاه معماری نوین ارچ با بالاترین تخفیف دانلود کنید.

مدارک موجود پروژه طراحی هنرستان فنی

• پلان فنی، نما ، برش
• سایت پلان
• فایل تری دی ( مکس)
• فایل لایه باز فتوشاپ
• شیت بندی (پوستر)

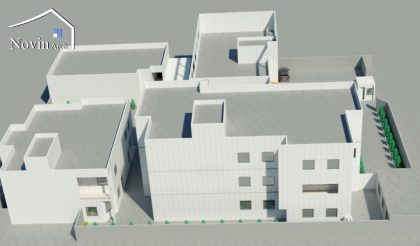

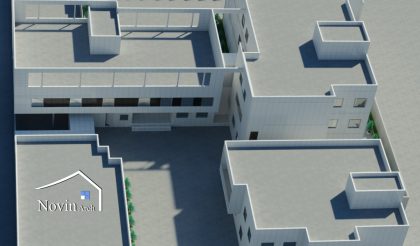

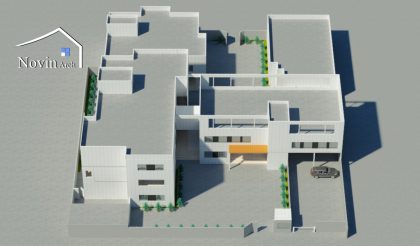

• رندر با کیفیت V-ray

پلان

نما

برش

مدارک ترسیم

• پلان طبقه همکف
• پلان طبقه اول
• پلان طبقه دوم
• پلان بام
• پلان موقعیت
• سایت پلان
• برش پرسپکتیو
• برش A-A
• برش B-B
• نمای جنوبی
• نمای شرقی
• نمای شمالی
• نمای غربی

خصوصیاتپروژه طراحی هنرستان فنی

از خصوصیات پروژه طراحی معماری هنرستان حاضر می توان به چیدمان حجم ها وارتباط بصری آن با یک دیگر توجه کرد. و همچنین اختصاص دادن هرکدام از حجم ها به فعالیت خاص ودر عین حال توجه به هندسه سایت وترکیب آن به حجم اصلی. در نظر گرفتن دو حیاط برای مجتمع خوابگاهی و دیگری برای فضای آموزشی در مرکز احجام، اختصاص پارکینگ رو باز ،و تفکیک ساختمان سرایداری از محوطه و ساختمان آموزشی در ترکیب احجام موثر بوده است. اختصاص ورودی مستقل به سرایداری جهت تفکیک ودر عین حال سرویس دهی به هنرستان از دیگر ویژگی های این طرح می باشد.توجه به طراحی بهینه و در نظر گرفتن فضای حیاط  جهت بازی و نشستن و جلو گیری از به وجود آمدن فضای بیهوده ومرده در سایت  ودر عین حال استفاد از تمامی متراژ زمین با سیرکلاسیون مناسب.

ویژگی پلان طبقات

دارای دو ورودی که یکی از آنها به ساختمان اصلی و دیگری به پارکینگ محوطه راه پیدا میکند. ورودی می‌توان به بخش اداری و قسمت‌های خدمات  وارد شد که شامل فضاهایی همچون اتاق معاون حسابداری انتشارات و غیره می باشد. پروژه هنرستان دارای حیاط مرکزی که می‌توان از آن به فضاهای دیگر همچون آمفی تئاتر و خدماتی و آموزشی راه یافت. فضای سلف غذاخوری و همچنین نمازخانه در قسمت شمالی طراحی شد.که یک ورودی دیگر از این جهت گرفته شده که می‌توان از آن به حیط مرکزی داخل شد.

پلان طبقه اول و دوم

اول به تو قسمت  آموزشی و خوابگاه تبدیل شده است. صداهای ریز فضاهای مربوط به خود می باشد قسمت دیگری که در کنار فضاهای آموزشی طراحی شده است مربوط به بخش اداری مانند اتاق مشاور بایگانی اتاق مدیر و معلمان می باشد سرویس بهداشتی برای هر بخش به صورت جداگانه طراحی شده است. طبقه دوم به کلاس های رقص و کلاس های تئوری و همچنین آتلیه های معماری تبدیل شده است.

محوطه و حیاط هنرستان

در این گوشه ای از حیاط مجموعه بخشی از متراژ مجموعه به سرایداری جهت نگهبانی و نظافت مجموعه با ورودی مستقل اختصاص داده شده است. سرایداری شامل:اتاق خواب، هال پذیرایی، اشپزخانه می باشد.کتابخانه هنرستان با دو ورودی از داخل ویکی دیگر از حیاط، با در نظر گرفتن فضای مناسب و با نور گیری مناسب توانسته است در تعامل با فرم وهندسه ساختمان ، که علاوه بر دست رسی مناسب نقش همی در سرویس دهی به مجموعه حاضر ایفا نماید.

اهمیت به مساله آموزش در پروژه طراحی هنرستان فنی

آموزش از مهمترین مسئله امروز درجهان است،که بی توجهی به آن بنا به هر دلیلی می توان مشکلات زیادی را به بار آورد،کیفت آموزش ،شاید در مواردی بستگی به مربی داشته باشد اما ناگفته نماند که مکان آموزش، کیفیت فضا ، و… که تماما به طراحی معماری بستگی دارد از مهم ترین مسئله دخیل در معماری است. عرصه بندی، و توجه به فضا نیز از مهم ترین مسائل در طراحی معماری برای مدرسه می باشد، حال در سیستم نظام آموزشی در مرحله انتخاب رشته و تفکیک مکان رشته های تحصیلی به جهت ارتباط آنها با یکدیگر وتوجه به نیاز های کارگاهی و برخی از فعالیت های آزمایشگاهی مسئله طراحی را از آن نظر پیچیده می کند که قرار دادن فضاهای کارگاهی در دسترس ودر عین حال توجه به مسئله آکوستیک ، وعدم مزاحمت های کارگاهی برای کلاسهای تئوری ، و در عین حال هماهنگی در سرویس دهی به یکدیگر از مهم ترین مسئله در طراحی هنرستان است.

فهرست ریزفضاها

• سالن آمفی تئاتر
• آتلیه
• کلاسهای تئوری
• اتاق مشاور تحصیلی
• اتاق مدیر
• کارگاه رسم
• انبار
• بایگانی
• کتابخانه
• انتشارات
• کارگاه کامپیوتر
• کارگاه چوب
• کارگاه برق
• نمازخانه

دانلود پروژه معماری طراحی هنرستان فنی

پروژه طراحی هنرستان فنی، چالشی برای خلق یک “پل” میان دنیای آموزش و صنعت است. این بنا تنها یک مدرسه نیست، بلکه یک “محیط شبیه‌سازی شده حرفه‌ای” است که در آن، دانش نظری در کارگاه‌های عملی به مهارت کاربردی تبدیل می‌شود. یک هنرستان فنی موفق، ساختمانی است که با کالبد خود، فرآیند یادگیری را تسهیل کرده، ایمنی را تضمین می‌کند و با الهام بخشیدن به هنرآموزان، آن‌ها را برای ورود به یک مسیر شغلی مشخص آماده می‌سازد. معماری در این پروژه باید در خدمت کارایی، ایمنی و تقویت روحیه خلاقیت و کار تیمی باشد.

۱. کانسپت و ایده راهبردی: شفافیت در آموزش و صداقت در ساخت فلسفه طراحی یک هنرستان مدرن می‌تواند بر دو اصل کلیدی استوار باشد:

• شفافیت فرآیند یادگیری: ایجاد ارتباط بصری میان فضاهای تئوری (کلاس‌ها) و فضاهای عملی (کارگاه‌ها). این شفافیت، که می‌تواند از طریق دیوارهای شیشه‌ای یا چیدمان فضایی هوشمندانه ایجاد شود، به هنرآموزان کمک می‌کند تا پیوندی دائمی میان آنچه می‌آموزند و آنچه می‌سازند، برقرار کنند.
• صداقت سازه‌ای و تأسیساتی: به نمایش گذاشتن عناصر سازه‌ای (مانند خرپاها و تیرها) و تأسیساتی (مانند کانال‌های تهویه) به صورت نمایان (Exposed). این رویکرد، خود ساختمان را به یک ابزار آموزشی سه‌بعدی تبدیل می‌کند که دانشجویان رشته‌های فنی می‌توانند از آن بیاموزند.

۲. تحلیل فضایی و برنامه فیزیکی برنامه فیزیکی یک هنرستان به سه عرصه اصلی با نیازهای متفاوت تقسیم می‌شود که تفکیک آن‌ها حیاتی است:

• عرصه آموزش نظری: این بخش نیازمند آرامش و تمرکز است و شامل کلاس‌های درس، کتابخانه تخصصی، سایت کامپیوتر و دفاتر اساتید می‌باشد.
• عرصه آموزش عملی (کارگاه‌ها): این بخش قلب پر سر و صدا و فعال هنرستان است. شامل کارگاه‌های تخصصی رشته‌های مختلف (مانند ماشین‌ابزار، الکترونیک، عمران، کامپیوتر) که نیازمند فضای وسیع، سقف بلند، نور طبیعی عالی، تهویه صنعتی قدرتمند و دسترسی آسان به انبار و محوطه باز هستند.
• عرصه عمومی و اجتماعی: این فضا نقطه اتصال دو عرصه دیگر و مرکز زندگی اجتماعی هنرستان است. شامل ورودی و لابی، سالن آمفی‌تئاتر، فضای نمایشگاهی برای ارائه دستاوردهای هنرآموزان، بوفه و حیاط مرکزی.

۳. سازه و مصالح: دوام و کارایی صنعتی

• سازه دهانه بلند: کارگاه‌ها نیازمند فضاهای باز و بدون ستون هستند. استفاده از سازه‌های فولادی مانند خرپاها یا قاب‌های با دهانه بزرگ، بهترین راه‌حل برای این فضاهاست.
• مصالح با دوام: مصالح باید مقاوم، با قابلیت نگهداری آسان و متناسب با کاربری صنعتی باشند. کفپوش‌های بتنی صیقلی یا اپوکسی، دیوارهای آجری یا بلوک سیمانی نمایان، و استفاده از ورق‌های فلزی در نما، انتخاب‌های مناسبی هستند.

۴. الزامات فنی کلیدی: نور، ایمنی و تأسیسات

• نور طبیعی: کارگاه‌های فنی برای انجام کارهای دقیق، نیازمند نور طبیعی یکنواخت و بدون سایه هستند. استفاده از نورگیرهای سقفی رو به شمال (North Light) بهترین کیفیت نوری را فراهم می‌کند.
• ایمنی (HSE): اصول بهداشت، ایمنی و محیط زیست باید در تمام مراحل طراحی لحاظ شود. این شامل طراحی مسیرهای خروج اضطراری، سیستم‌های اطفاء حریق پیشرفته، و تهویه صنعتی برای تخلیه هرگونه گاز یا غبار مضر است.
• تأسیسات پیچیده: هر کارگاه نیازمند تأسیسات الکتریکی (برق سه‌فاز) و مکانیکی خاص خود است. مدارک فنی باید این شبکه‌های پیچیده را به دقت نمایش دهند.

۵. جزئیات شاخص و ویژگی‌های منحصر به فرد

• گالری دستاوردها: طراحی یک فضای نمایشگاهی دائمی در مسیر اصلی تردد افراد (مانند لابی یا راهروی اصلی) که بهترین پروژه‌ها و ساخته‌های هنرآموزان را به نمایش می‌گذارد. این کار به ایجاد انگیزه و حس هویت در میان آن‌ها کمک شایانی می‌کند.
• حیاط کارگاهی: اختصاص دادن یک فضای باز محصور و ایمن در مجاورت کارگاه‌ها برای انجام پروژه‌های بزرگ مقیاس یا تست ماشین‌آلات.

۶. جمع‌بندی: ارزش‌های آموزشی پروژه

پروژه طراحی هنرستان فنی، دانشجو را با چالش‌های واقعی طراحی فضاهای صنعتی و آموزشی آشنا می‌کند. این طرح، تمرینی بی‌نظیر برای تلفیق یک برنامه فیزیکی پیچیده با الزامات فنی دقیق سازه‌ای و تأسیساتی است. معمار در این پروژه یاد می‌گیرد که چگونه فضایی خلق کند که نه تنها به نیازهای عملکردی پاسخ دهد، بلکه محیطی امن، سالم و الهام‌بخش برای پرورش نسل آینده متخصصان و صنعتگران کشور فراهم آورد.
