دانلود پروژه طراحی فنی (دانشکده معماری) 3 طبقه

پروژه طراحی فنی دانشکده معماری 3 طبقه پروژه ای کامل با تمامی نقشه ها و دیتیل ها که توسط وب سایت و فروشگاه معماری نوین آرچ برای شما ارائه شده  است. پروژه طراحی فنی دانشکده معماری 3 طبقه در 36 شیت که شامل پلان های مبلمان شده و اندازه گذاری، نماها، برش ها، تمامی دیتیل ها اجرایی، پلان تاسیسات و … می باشد. در ادامه به معرفی کامل این پروژه خواهیم پرداخت…

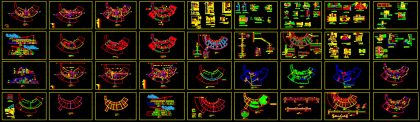

فهرست نقشه های پروژه طراحی فنی دانشکده معماری 3 طبقه:

• پلان مبلمان شده طبقه همکف
• پلان مبلمان شده طبقه اول
• پلان مبلمان شده طبقه دوم
• پلان اندازه گذاری طبقه همکف
• پلان اندازه گذاری طبقه اول
• پلان اندازه گذاری طبقه دوم
• نمای شمالی
• نمای جنوبی
• برش A-A
• برش B-B
• پلان تیرریزی
• پلان ستون گذاری
• پلان شیب بندی
• پلان جزئیات و نازک کاری
• پلان فنداسیون
• پلان پی کنی
• پلان لوله کشی آب سرد و گرم
• پلان کولر گذاری
• پلان لوله کشی فاضلاب
• محل قرار گیری صفحه های خورشیدی
• پلان میلگرد گذاری
• بزرگنمایی
• بیش از 50 دیتیل اجرایی

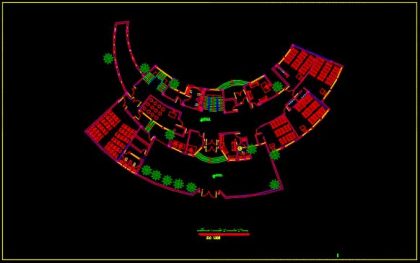

پلان مبلمان شده طبقه همکف

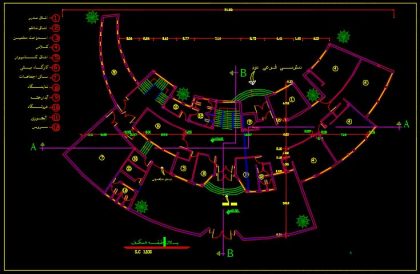

پلان اندازه گذاری طبقه همکف

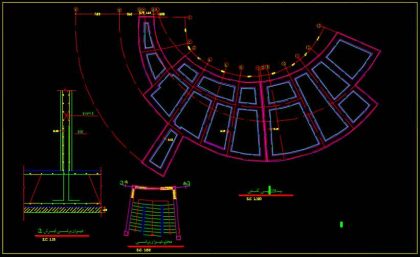

پلان پی کنی

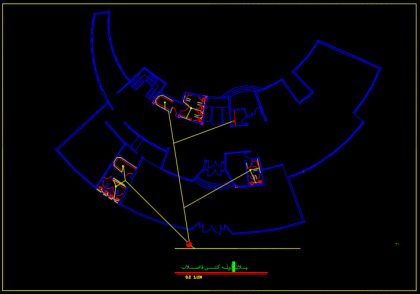

پلان لوله کشی فاضلاب

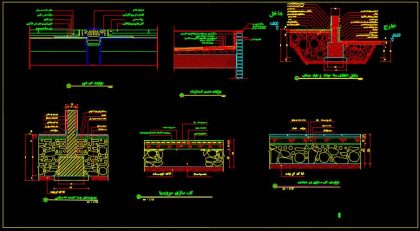

دیتیل

خلاصه ای از پروژه طراحی فنی دانشکده معماری 3 طبقه:

پروژه طراحی فنی دانشکده معماری 3 طبقه پروژه ای کامل با تمامی نقشه ها و دیتیل ها در 36 شیت که شامل پلان های مبلمان شده و اندازه گذاری، نماها، برش ها، تمامی دیتیل ها اجرایی، پلان تاسیسات و … می باشد. این پروژه در 3 طبقه طراحی شده است دارای فرم منحنی و سیال می باشد از مهمترین ویژگی های این پروژه دارا بودن تمام نقشه های فاز دو می باشد. که برای ارئه در درس طرحی فنی در مقطع کاردانی کاربرد دارد.

ویژگی پلان ها پروژه طراحی فنی دانشکده معماری 3 طبقه:

این پروژه طراحی دانشکده معماری می باشد و دارای تمامی ریز فضاهای لازم بوده و با توجه به اهمیت فضاها بخش اداری در طبقه همکف، بخش آموزشی در طبقه اول و دوم قرار دارد. با توجه به وجود کارگاه های آموزشی در هر طبقه سرویس های بهداشتی وجود دارد.

ریزفضاهای پروژه طراحی فنی دانشکده معماری 3 طبقه:

طبقه همکف:

• اتاق مدیر
• اتاق ناظم
• استراحت معلمین
• کلاس
• اتاق کامپیوتر
• کارگاه مبانی
• سالن اجتماعات
• نمایشگاه
• آبدارخانه
• فروشگاه
• آبخوری
• سرویس بهداشتی

طبقه اول:

• کارگاه نقشه کشی
• کارگاه رنگ
• کتابخانه
• سایت
• مشاوره
• سرویس بداشتی

طبقه دوم:

• کارگاه نقاشی
• طراحی در فضای باز
• آبخوری
• سرویس بهداشتی

پروژه کامل طراحی فنی (فاز دو) دانشکده معماری: از کانسپت تا جزئیات اجرایی

طراحی فنی یک دانشکده معماری، آزمونی مضاعف برای یک طراح است. در این پروژه، نه تنها باید یک ساختمان عمومی پیچیده را به مرحله اجرا رساند، بلکه خود بنا باید به عنوان یک مرجع آموزشی، تجسمی از تفکر سازه‌ای، شفافیت و صداقت در استفاده از مصالح باشد. پروژه پیش رو، یک مجموعه کامل از نقشه‌های فاز دو برای یک دانشکده معماری سه طبقه است که به دانشجویان نشان می‌دهد چگونه می‌توان یک ایده معماری قوی را با جزئیات دقیق و اجرایی به واقعیت تبدیل کرد.

چالش اصلی: ساختمان به مثابه کتاب درسی برخلاف بسیاری از ساختمان‌ها که در آن‌ها سازه و تأسیسات پنهان می‌شوند، در یک دانشکده معماری مدرن، این عناصر به بخشی از فرآیند آموزش تبدیل می‌شوند. این پروژه طراحی فنی این فلسفه را به خوبی نمایش می‌دهد:

• صداقت در مصالح و سازه (Honest Architecture): نقشه‌ها و جزئیات به گونه‌ای طراحی شده‌اند که سازه بتنی یا فلزی به صورت اکسپوز (نمایان) باقی بماند. جزئیات اتصالات، تیرها و ستون‌ها با دقت ترسیم شده‌اند تا دانشجویان بتوانند منطق انتقال بار و ساختار را به صورت عینی مشاهده کنند.
• تأسیسات نمایان (Exposed MEP): مسیر کانال‌های تهویه، لوله‌کشی‌ها و سیم‌کشی‌های الکتریکی به جای پنهان شدن در سقف کاذب، به عنوان یک عنصر گرافیکی و آموزشی در فضا طراحی شده‌اند.
• جزئیات دقیق برای فضاهای خاص: طراحی فنی فضاهای تخصصی مانند آتلیه‌هایی با دهانه‌های بزرگ، کارگاه‌هایی با نیازهای تأسیساتی ویژه، و دیوارهای مقاوم برای فضاهای کرکسیون، نیازمند راه‌حل‌های دقیقی است که در این مجموعه به آن‌ها پرداخته شده.

محتوای جامع نقشه‌های فاز دو این پروژه یک پکیج کامل از مدارک فنی است که تمامی جنبه‌های اجرایی را پوشش می‌دهد:

• نقشه‌های معماری اجرایی:
  • پلان‌های دقیق اندازه‌گذاری، آکس‌بندی و کدگذاری شده.
  • پلان‌های تخصصی مانند کفسازی، سقف و تیرریزی.
  • جدول نازک‌کاری (Legend) که جنس و مشخصات تمام مصالح نهایی را مشخص می‌کند.
• مقاطع و نماهای فنی:
  • مقاطع سرتاسری با نمایش تمام لایه‌های مصالح، از پی تا بام.
  • بزرگنمایی دیوار برشی (Wall Section) که جزئیات اتصال طبقات، عایق‌کاری و تمام اجزا را در مقیاس بزرگتر نشان می‌دهد.
• جزئیات ساختمانی (Details):
  • مجموعه کاملی از جزئیات اجرایی برای پله‌ها، درها و پنجره‌های خاص، اتصالات سازه‌ای، و جزئیات مربوط به بام و آب‌بندی.

ارزش آموزشی پروژه این پروژه به دانشجویان معماری کمک می‌کند تا:

• مهارت خود را در ترسیم فنی و درک نقشه‌های فاز دو به سطح حرفه‌ای برسانند.
• یاد بگیرند که چگونه میان نقشه‌های معماری، سازه و تأسیسات هماهنگی ایجاد کنند.
• با چالش‌های اجرایی طراحی فضاهای عمومی و آموزشی آشنا شوند.
• یک نمونه کامل و استاندارد برای ارائه پروژه‌های طراحی فنی خود در اختیار داشته باشند.

جمع‌بندی این پروژه فراتر از یک تمرین دانشجویی است؛ این یک شبیه‌سازی واقعی از فرآیند طراحی فنی در یک دفتر معماری حرفه‌ای است. با مطالعه این مجموعه، شما نه تنها با نحوه ساخت یک دانشکده معماری آشنا می‌شوید، بلکه می‌آموزید که چگونه به معماری‌ای دست یابید که در آن، زیبایی و عملکرد از دل منطق ساخت و جزئیات اجرایی برمی‌خیزد.

اصول طراحی فنی دانشکده معماری: ساختمانی که خود یک کلاس درس است

طراحی یک دانشکده معماری، یکی از جذاب‌ترین و در عین حال پیچیده‌ترین پروژه‌ها برای یک معمار است. این بنا تنها مجموعه‌ای از کلاس‌ها و دفاتر نیست؛ بلکه باید خود یک ابزار آموزشی باشد. ساختمانی که دانشجویان معماری هر روز در آن زندگی و کار می‌کنند، باید الهام‌بخش، آموزنده و تجلی‌گر اصول معماری، سازه و تأسیسات باشد. یک پروژه طراحی فنی برای دانشکده معماری، فرصتی است تا دانشجویان تمام آموخته‌های تئوریک خود را در عمل به کار گیرند و بنایی خلق کنند که هم به نیازهای عملکردی پاسخ دهد و هم به عنوان یک الگوی آموزشی عمل کند.

فلسفه طراحی: “معماری به مثابه آموزش”

ایده اصلی در طراحی دانشکده معماری این است که خود ساختمان، درس‌هایی از معماری را به صورت عینی به دانشجویان بیاموزد.

• صداقت در مصالح و سازه (Architectural Honesty): به جای پنهان کردن عناصر سازه‌ای و تأسیساتی در پشت پوشش‌ها و سقف‌های کاذب، می‌توان آن‌ها را به صورت نمایان (Exposed) طراحی کرد. نمایش اتصالات تیر به ستون، مسیر داکت‌های تهویه، لوله‌های تأسیساتی و سیم‌کشی‌ها، به دانشجویان کمک می‌کند تا درک بهتری از نحوه کارکرد یک ساختمان پیدا کنند.
• انعطاف‌پذیری و فضای باز: آموزش معماری نیازمند فضاهایی بزرگ، باز و انعطاف‌پذیر است. طراحی پلان باز (Open Plan) برای آتلیه‌ها به دانشجویان اجازه می‌دهد تا از کارهای یکدیگر بیاموزند و حس کار گروهی و اجتماعی را تقویت می‌کند. استفاده از دیوارهای جداکننده متحرک می‌تواند به تغییر کاربری فضاها در طول زمان کمک کند.
• پایداری و معماری سبز: دانشکده معماری باید نمونه‌ای از طراحی پایدار باشد. استفاده از سیستم‌های گرمایش و سرمایش غیرفعال، جمع‌آوری آب باران، استفاده از مصالح بازیافتی، بام سبز و پنل‌های خورشیدی، درس‌های عملی مهمی در زمینه معماری سبز به دانشجویان می‌دهد.

برنامه‌ریزی فضایی و نیازهای عملکردی

یک دانشکده معماری ۳ طبقه به فضاهای متنوعی نیاز دارد که هرکدام الزامات فنی خاص خود را دارند:

1. آتلیه‌های طراحی (Studios): این فضا قلب دانشکده است. آتلیه‌ها باید دارای نور طبیعی فراوان و یکنواخت از شمال (برای جلوگیری از نور مستقیم و سایه‌های مزاحم)، سقف بلند، کف مقاوم و پریزهای برق متعدد باشند.
2. کارگاه‌ها (Workshops): کارگاه‌های ساخت ماکت، چوب و فلز نیازمند تهویه بسیار قوی برای تخلیه گرد و غبار و بخارات سمی، کف‌سازی بسیار مقاوم در برابر ضربه، عایق‌بندی صوتی برای جلوگیری از انتقال صدا به سایر بخش‌ها و سیستم برق سه‌فاز برای دستگاه‌های سنگین هستند.
3. فضاهای نقد (Critique Spaces): این فضاها که برای ارائه و نقد پروژه‌ها استفاده می‌شوند، باید دارای دیوارهای بزرگ و ساده برای نصب شیت‌ها، سیستم نورپردازی قابل تنظیم و انعطاف‌پذیری در چیدمان باشند.
4. کلاس‌های تئوری و سالن همایش: این فضاها نیازمند آکوستیک مناسب، امکانات سمعی و بصری پیشرفته و دید مناسب به تخته یا پرده نمایش هستند.
5. کتابخانه و مرکز اسناد: کتابخانه باید فضایی آرام و ساکت با نور مناسب برای مطالعه باشد. قفسه‌بندی‌ها و سیستم بایگانی باید به صورت فنی و بهینه طراحی شوند.
6. فضاهای اجتماعی و نمایشگاهی: یک گالری برای نمایش دائمی کارهای دانشجویان و فضاهایی مانند کافه‌تریا و حیاط‌های داخلی برای استراحت و تعاملات غیررسمی، به سرزندگی محیط دانشکده کمک می‌کنند.

ملاحظات سازه‌ای و تأسیساتی

• سازه: به دلیل نیاز به دهانه‌های بزرگ در آتلیه‌ها و فضاهای عمومی، استفاده از سیستم‌های سازه‌ای مانند قاب‌های فولادی یا بتنی با تیرهای بلند و یا سیستم دال مجوف (Cobiax) می‌تواند مناسب باشد.
• تأسیسات: سیستم تهویه مطبوع باید قابلیت کنترل منطقه‌ای (Zoning) داشته باشد تا دمای هر فضا متناسب با کاربری آن تنظیم شود. سیستم‌های روشنایی باید ترکیبی از نور طبیعی و مصنوعی با قابلیت تنظیم شدت نور باشند.

جمع‌بندی

پروژه طراحی فنی دانشکده معماری، یک تمرین جامع و واقعی است. این پروژه، دانشجو را مجبور می‌کند تا فراتر از دیاگرام‌های حبابی و طراحی‌های مفهومی، به جزئیات اجرایی، ضوابط فنی، نیازهای تأسیساتی و انتخاب صحیح سیستم‌های سازه‌ای فکر کند. نتیجه یک طراحی موفق، ساختمانی است که نه تنها فضایی کارآمد برای آموزش فراهم می‌کند، بلکه خود به یک منبع الهام و یادگیری دائمی برای نسل‌های آینده معماران تبدیل می‌شود.
