دانلود پروژه طراحی استخر شنا مسابقات

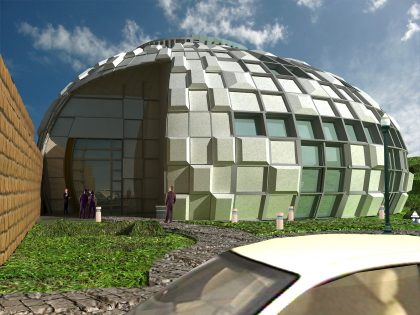

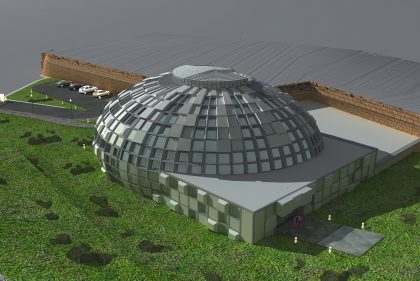

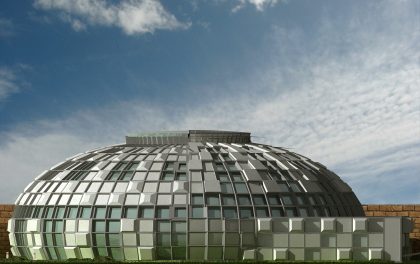

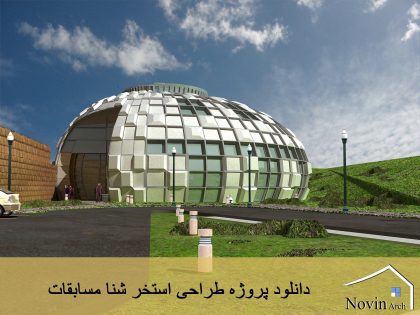

پروژه طراحی استخر شنا مسابقات شامل 1 طبقه بر روی همکف می باشد و در طراحی و ترکیب حجمی ان از فرم های  منحنی و گوشه دار که حالت سیال ای بودن و نرمی بودن کار را نشان می دهد استفاده شده است که بر خلاف نمای آن فضاهای داخلی به صورت مربع و مستطیل های  ساده می باشددر نمای آن به صورت برجسته مربعی وجود دارد که برخی از آنها به پنجره تبدیل شدند که نور کافی را به داخل استخر شنا هدایت کنند.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد. پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

مدارک موجود پروژه طراحی استخر شنا مسابقات

• مدارک فنی
• برش طولی وعرضی
• نما به صورت رندر
• رندرهای باکیفیت

مدارک ترسیمی

• پلان طبقه همکف
• پلان طبقه اول
• برش A-A
• برش B-B

پلان

برش

ویژگی های پلان پروژه طراحی استخر شنا مسابقات

پروژه طراحی استخر شنا مسابقات دارای پلان همکف با وسعت مشخص است.بعد از داخل شدن به  سالن فضایی که پیش رو داریم استخر بزرگی است که در قسمت مرکزی طراحی شده است که مخصوص مسابقات می باشد و ریز فضاها دور تا دور آن چیده شده است. فضای پذیرش و vip درقسمت ورودی طراحی شده است. در این طبقه فضای بزرگی را به کافه تریا اختصاص داده اند که افراد مراجعه‌کننده و همچنین ورزشکاران می‌توانند از آن استفاده کنند. فضای دیگری که دارای دید مناسب به سالن و همچنین مسابقات را دارد قسمت vip است که در ضلع غربی طراحی شده و ورودی آن ازدرب پشتی که به حیاط ختم میشود گرفته شده است.

پلان طبقه اول

در قسمت غربی فضاهای اداری همچون دفتر مسئول وجود دارد فضای دیگری که در کنار آن طراحی شده است مخصوص ورزشکاران میباشد که اتاق تعویض لباس و سرویس بهداشتی با تعداد بالا است در گوشه سالن فضای برای گرم  به اسم سانا طراحی شده است اتاق نجات دهنده ها یا همان غریق نجات در کنار این فضا وجود دارد با استفاده از راه پله ی که در کنار ورودی و راه پله دیگر که در آن سوی سالن وجود دارد می توان به طبقه اول راه یافت فضاهای دیگری که در طبقه اول طراحی شده‌اند شامل فروشگاه امکانات اتاق مراقبت می باشد. ورزشکاران باید قبل از هر چیز خود را برای مسابقات آماده کند که فضای نسبتاً بزرگی دور استخر را تشکیل داده است.

طراحی و موقعیت

طراحی استخر مسابقات باید به گونه ای باشد که تمامی  ریز فضاها به صورت استاندارد در آن طراحی شود که در این پروژه همانگونه که گفته شد ریز فضاها با ابعاد و اندازه های مشخص طراحی شده اند.استخر دارای فرم کشیده ای میباشد که بتواند بیشترین نور ممکن را دریافت کند.

فهرست ریزفضاهای پروژه طراحی استخر شنا مسابقات

• پذیرش
• سالن vip
• اتاق جلسه
• حیاط
• سرویس بهداشتی
• دفتر
• کافه تریا
• استخر مسابقات
• دفتر مسئول
• اتاق تعویض لباس
• سونا
• غریق نجات
• فروشگاه امکان
• اتاق مراقبت
• تکنیک محلی

پروژه طراحی استخر شنای مسابقات: دقت مهندسی، هیجان ورزش

طراحی مجموعه استخرهای شنای مسابقات، یکی از پیچیده‌ترین و فنی‌ترین پروژه‌های معماری ورزشی است. این پروژه تلاقی دقیقی از مهندسی سازه، تأسیسات مکانیکی، استانداردهای بین‌المللی ورزشی و معماری است. یک استخر مسابقات موفق، فضایی است که نه تنها بهترین شرایط را برای رقابت ورزشکاران حرفه‌ای فراهم می‌کند، بلکه تجربه‌ای هیجان‌انگیز و راحت را برای تماشاگران و داوران رقم می‌زند. در این مقاله، به بررسی اصول، استانداردها و ملاحظات کلیدی در طراحی این مجموعه‌های تخصصی می‌پردازیم.

استانداردهای بین‌المللی (FINA)

هرگونه طراحی استخر برای مسابقات رسمی باید منطبق بر استانداردهای فدراسیون بین‌المللی شنا (FINA) باشد. این استانداردها جزئیات دقیقی را برای موارد زیر مشخص می‌کنند:

• ابعاد کاسه استخر:
  • استخر المپیک: طول ۵۰ متر، عرض ۲۵ متر، حداقل عمق ۲ متر (برای مسابقات المپیک و جهانی ۳ متر توصیه می‌شود).
  • استخر مسافت کوتاه: طول ۲۵ متر.
• خطوط شنا (Lanes): عرض هر خط ۲.۵ متر.
• سکوی شروع (Starting Platform): ارتفاع، ابعاد و شیب سطح آن مشخص است.
• تجهیزات زمان‌سنجی الکترونیکی: صفحات لمسی در انتهای هر خط.
• دمای آب و کیفیت آن: دمای آب باید بین ۲۵ تا ۲۸ درجه سانتی‌گراد باشد و سیستم تصفیه باید بالاترین استانداردها را رعایت کند.

برنامه‌ریزی فضایی و زون‌بندی

یک مجموعه استخر مسابقات شامل چندین زون اصلی است:

1. زون آبی (Aquatic Zone):
   • استخر اصلی مسابقات: با تمامی تجهیزات لازم.
   • استخر گرم‌کردن و تمرین (Warm-up/Cool-down Pool): معمولاً یک استخر ۲۵ متری مجزا برای آماده‌سازی ورزشکاران.
   • استخر شیرجه (Diving Pool): در صورت نیاز، با دایوهای استاندارد (۱، ۳، ۵، ۷.۵ و ۱۰ متر) و عمق کافی (حدود ۵ متر).
2. زون ورزشکاران و داوران (Athlete & Official Zone):
   • رختکن‌های مجزا برای ورزشکاران زن و مرد، دوش‌ها و سرویس‌های بهداشتی.
   • اتاق آمادگی (Call Room) برای فراخواندن ورزشکاران قبل از مسابقه.
   • اتاق‌های داوران، کمیته برگزاری، و کنترل دوپینگ.
3. زون تماشاگران (Spectator Zone):
   • جایگاه تماشاگران با دید کامل به استخر. طراحی خط دید (Sightline) برای جلوگیری از ایجاد نقاط کور حیاتی است.
   • ورودی و خروجی‌های مجزا، سرویس‌های بهداشتی و بوفه.
   • جایگاه ویژه (VIP) و جایگاه خبرنگاران.
4. زون پشتیبانی و تأسیسات:
   • موتورخانه و تصفیه‌خانه: این بخش قلب تأسیساتی مجموعه است و شامل پمپ‌ها، فیلترها، سیستم‌های گرمایشی و کلرزنی می‌شود. این فضا باید ابعاد کافی و تهویه مناسب داشته باشد.
   • انبار تجهیزات، دفاتر اداری و اتاق کمک‌های اولیه.

چالش‌های فنی و طراحی

• کنترل رطوبت و تهویه: به دلیل تبخیر زیاد آب، فضای سالن استخر بسیار مرطوب است. سیستم تهویه مطبوع (HVAC) باید بتواند رطوبت را در سطح استاندارد (بین ۵۰ تا ۶۰ درصد) کنترل کند تا از آسیب به سازه و ایجاد حس ناخوشایند برای تماشاگران جلوگیری شود.
• سازه و پوشش سقف: دهانه‌های بزرگ روی استخر نیازمند سیستم‌های سازه‌ای پیشرفته مانند خرپا یا سازه‌های فضاکار است. مصالح مورد استفاده در سازه باید در برابر خوردگی ناشی از رطوبت و کلر مقاوم باشند.
• آکوستیک: سطح آب و مصالح سخت، صدا را به شدت منعکس می‌کنند. استفاده از مصالح جاذب صوت در سقف و دیوارها برای کنترل همهمه و ایجاد محیطی مناسب برای اعلام و داوری ضروری است.
• نورپردازی: نورپردازی باید یکنواخت و بدون ایجاد خیرگی یا انعکاس روی سطح آب باشد تا هم ورزشکاران و هم داوران دید کافی داشته باشند. نورپردازی زیر آب نیز برای مسابقات و زیبایی بصری اهمیت دارد.
• ایمنی: استفاده از کفپوش‌های غیرلغزنده در تمام محوطه خیس، وجود غریق نجات، و رعایت استانداردهای ایمنی برق در نزدیکی آب الزامی است.

جمع‌بندی

طراحی استخر شنای مسابقات یک پروژه مهندسی-معماری دقیق و پرجزئیات است. موفقیت در این پروژه نیازمند تسلط کامل بر استانداردهای بین‌المللی، درک عمیق از عملکرد سیستم‌های تأسیساتی پیچیده، و توانایی خلق فضایی است که هم برای ورزشکاران و هم برای تماشاگران الهام‌بخش و هیجان‌انگیز باشد. این بنا باید نمادی از دقت، سلامت و پویایی ورزش باشد.
