دانلود پاورپوینت بررسی دیوار برشی

پاورپوینت بررسی دیوار برشی پاورپوینتی کامل در 46 اسلاید می باشد که توسط وب سایت و فروشگاه معماری نوین آرچ برای شما آماده و ارائه نموده است. در این پاور پوینت مطالب مهمی در خصوص تعاریف دیوار برشی فرمول های محاسبه آن در انواع ساختمان های کوتاه تا بلند مرتبه و نحوه اجرای آن به طور کامل مورد بررسی قرار گرفته است . دانشجویان و دفاتر طراحی سازه های معماری می توانند از این پاور پوینت بهره ببرند در ادامه به بررسی کامل این پروژه خواهیم پرداخت ….

فهرست مطالب پاورپوینت بررسی دیوار برشی :

• ديوار برشي چيست
• فوايد استفاده از ديوار برشي
• انوع ديوار برشي
• انواع ديوار برشي بتن مسلح
• بررسی نیروها در دیوار برشی
• طراحي ديوار برشي در مقابل برش
• تعيين نيروي برشي مقاوم نهايي بتن
• طراحي ديوار برشي در مقابل خمش
• بررسی شکست های لغزشی
• كاربرد ديوار برشي
• مقاوم سازي ساختمانهاي فلزي با استفاده از ديوار برشي فولادي
• نحوه اجرای دیوار برشی
• و …

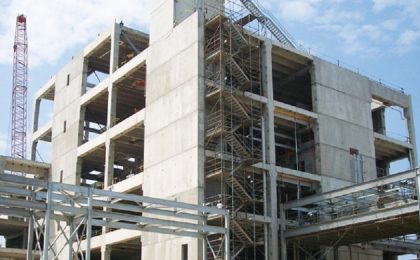

دیوار برشی

خلاصه ای از پاورپوینت بررسی دیوار برشی:

ديوار برشي چيست ؟

با نيروهاي جانبي مؤثر بر يك سازه ( در اثرباد يا زلزله ) به طرق مختلف مقابله مي شود كه اثر زلزله بر ساختمانها از سايراثرات وارد بر آنها كاملا متفاوت مي باشد . ويژگي اثر زلزله در اين است كه نيروهاي ناشي از آن به مراتب شديدتر و پيچيده تر از ساير نيروهاي مؤثر مي باشند . عناصرمقاوم در مقابل نيروهاي فوق شامل قاب خمشي ، ديوار برشي و يا تركيبي از آن دو ميباشند . استفاده از قاب خمشي به عنوان عنصر مقاوم در مقابل نيروهاي جانبي بخصوص اگرنيروهاي جانبي در اثر زلزله باشند احتياج به جزئيات خاصي دارد كه شكل پذيري كافي قاب را تأمين نمايد .اين جزئيات از لحاظ اجرايي غالبا دست و پاگير بوده و در صورتي مي توان از اجراي دقيق آنها مطمئن شد كه كيفيت اجرا و نظارت در كارگاه خيلي بالا باشد از لحاظ برتري مي توان گفت كه ديوار برشي اقتصادي تر از قاب مي باشد و تغيير مكانها را كنترل مي كند در حالي كه براي سازه هاي بلند قاب به تنهايي نميتواند در اين زمينه جوابگو باشد.

نيروهايي كه به ديوارهاي برشي وارد مي شوند:

به طور كلي ديوار هاي برشي تحت نيروهاي زير قرار مي گيرند :

-نيروي برشي متغير كه مقدار آن در پايه حداكثر مي باشد .

لنگر خمشي متغير كه مقدار آن مجددا در پاي ديوار حداكثر است و ايجاد كشش در يك لبه ( لبه نزديك به نيروها )و فشار در لبه متقابل مي نمايد . ( با توجه به امكان عوض شدن جهت نيروي باد يا زلزله در ساختمان ، كشش بايد در هر دو لبه ديوار در نظر گرفته شود.)

-نيروي محوري فشاري ناشي از وزن طبقات كه روي ديوار برشي تكيه دارد .

توجه : در صورتي كه ارتفاع ديوار برشي كم باشد ، غالبا نيروي برشي حاكم بر طراحي آن خواهد بود ليكن اگر ارتفاع ديوار برشي زياد باشد لنگر خمشي حاكمبر طراحي آن خواهد بود . به هر حال ديوار بايد براي هر دو نيروي فوق كنترل و درمقابل آنها مسلح گردد.

انواع مودهاي شكست يك ديوار برشي طره اي :

گسيختگي خمشي

شكست برشي

شكست لغزشي

دوران پي ديوارهاي برشي با بازشو ها: شكست برشي يك ديوار برشي با بازشو ها، اگرچه مي توان با به كار بردن مقدار زيادي خاموت باعث اتلاف انرژي شد اما نمي توان انتظار شكل پذيري زيادي از آن داشت بنابراين بهتر است در چنين شرايطي از تسليح قطري استفاده كرد.

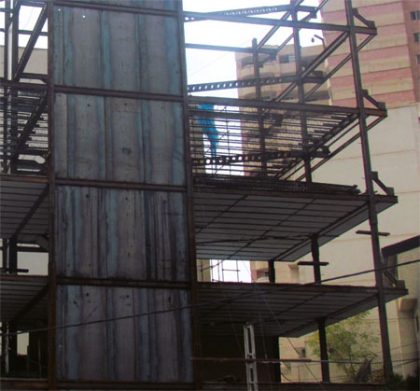

اجرای دیوار برشی

دیوار برشی: ستون فقرات سازه‌ای در ساختمان‌های بلند

با افزایش جمعیت شهرها و نیاز به ساخت ساختمان‌های بلندمرتبه، مقابله با نیروهای جانبی مانند باد و زلزله به یکی از بزرگترین چالش‌های مهندسی سازه تبدیل شده است. در این میان، “دیوار برشی” (Shear Wall) به عنوان یکی از کارآمدترین و رایج‌ترین سیستم‌های مقاوم در برابر بارهای جانبی، نقشی حیاتی در تأمین پایداری و ایمنی این سازه‌ها ایفا می‌کند. دیوار برشی، همانند ستون فقرات در بدن انسان، سختی و مقاومت لازم را برای ساختمان در برابر نیروهای افقی فراهم می‌آورد.

دیوار برشی چیست و چگونه عمل می‌کند؟

دیوار برشی یک عنصر سازه‌ای صفحه‌ای و عمودی است که به دلیل سختی بسیار بالای خود در داخل صفحه، قادر است نیروهای جانبی (برش) را از طبقات بالاتر به فونداسیون منتقل کند. برخلاف یک قاب خمشی که در آن تیرها و ستون‌ها با تغییرشکل خمشی نیروها را تحمل می‌کنند، دیوار برشی عمدتاً مانند یک تیر طره (Cantilever) عمودی عمل می‌کند که از روی فونداسیون بلند شده و در برابر واژگونی و لغزش مقاومت می‌کند.

وقتی نیروی جانبی (مانند باد یا زلزله) به ساختمان وارد می‌شود، این نیرو تمایل دارد طبقات را نسبت به یکدیگر جابجا کند (تغییرمکان نسبی یا Drift). وجود دیوارهای برشی، به دلیل سختی بالایشان، این تغییرمکان را به شدت محدود کرده و از آسیب رسیدن به عناصر سازه‌ای و غیرسازه‌ای (مانند تیغه‌ها و نما) جلوگیری می‌کند. این دیوارها نیروهای افقی را جذب کرده و آن‌ها را به صورت تنش‌های کششی و فشاری در لبه‌های دیوار و تنش‌های برشی در جان دیوار، به زمین منتقل می‌کنند.

انواع دیوارهای برشی

دیوارهای برشی بر اساس مصالح ساختمانی به انواع مختلفی تقسیم می‌شوند:

1. دیوار برشی بتن مسلح: این نوع، رایج‌ترین و کارآمدترین نوع دیوار برشی است. این دیوارها از بتن و شبکه‌ای از میلگردهای فولادی افقی و عمودی تشکیل شده‌اند. بتن مقاومت فشاری بالایی دارد و میلگردها مقاومت کششی لازم را تأمین می‌کنند. این دیوارها می‌توانند به صورت درجا یا پیش‌ساخته اجرا شوند.
2. دیوار برشی فولادی: این دیوارها از یک ورق فولادی که توسط اعضای مرزی (تیرها و ستون‌ها) احاطه شده، تشکیل می‌شوند. این سیستم وزن کمتری نسبت به نوع بتنی دارد و در ساختمان‌های فولادی کاربرد دارد.
3. دیوار برشی مصالح بنایی (آجری یا بلوکی): این نوع دیوارها که با آجر یا بلوک و ملات ساخته شده و با میلگرد مسلح می‌شوند، برای ساختمان‌های کوتاه‌تر و در مناطقی با لرزه‌خیزی کمتر مناسب هستند.
4. دیوار برشی چوبی: در ساختمان‌های اسکلت چوبی، از پانل‌های چوبی (مانند تخته چندلا یا OSB) که به قاب‌های چوبی متصل می‌شوند، به عنوان دیوار برشی استفاده می‌شود.

جانمایی دیوارهای برشی در پلان معماری محل قرارگیری دیوارهای برشی در پلان ساختمان تأثیر بسزایی در عملکرد لرزه‌ای آن دارد. جانمایی باید به گونه‌ای باشد که:

• تقارن حفظ شود: دیوارهای برشی باید تا حد امکان به صورت متقارن در هر دو جهت اصلی پلان (X و Y) توزیع شوند تا مرکز سختی ساختمان به مرکز جرم آن نزدیک باشد. این کار از ایجاد پیچش در ساختمان هنگام زلزله جلوگیری می‌کند.
• پیوستگی در ارتفاع: دیوارهای برشی باید از فونداسیون تا بالاترین طبقه به صورت پیوسته ادامه داشته باشند. هرگونه عدم پیوستگی یا ایجاد طبقه نرم (Soft Story) می‌تواند منجر به تمرکز تنش و خرابی در آن طبقه شود.
• هسته مرکزی: یکی از بهترین روش‌ها برای جانمایی دیوارهای برشی، قرار دادن آن‌ها در اطراف هسته مرکزی ساختمان (محل قرارگیری آسانسورها و پله‌ها) است. این کار یک هسته مقاوم و صلب در مرکز ساختمان ایجاد می‌کند که مقاومت پیچشی بسیار خوبی را فراهم می‌آورد.

نتیجه‌گیری

دیوار برشی یک عنصر سازه‌ای حیاتی و ضروری در طراحی ساختمان‌های امروزی، به ویژه ساختمان‌های بلندمرتبه و ساختمان‌های واقع در مناطق لرزه‌خیز است. این عنصر با فراهم آوردن سختی و مقاومت لازم در برابر نیروهای جانبی، ایمنی ساکنان و پایداری سازه را تضمین می‌کند. برای معماران و مهندسان عمران، درک صحیح عملکرد، انواع و اصول جانمایی دیوارهای برشی، یکی از کلیدهای اصلی برای طراحی ساختمان‌های ایمن، کارآمد و پایدار است. هماهنگی میان تیم معماری و سازه از ابتدای فرآیند طراحی برای جانمایی بهینه این دیوارهای حیاتی، امری ضروری است.
