دانلود پاورپوینت معماری سازه های کششی و چادری 55 اسلاید

پاورپوینت معماری سازه های کششی و چادری که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آماده و مهیا گردیده است. در پاورپوینت معماری سازه های کششی و چادری که به بررسی و تجزیه و تحلیل اجزای سیستم سازه های کششی و چادری در قالب عکس نمودار و همچنین  در 55 اسلاید می پردازد به طور کامل این نوع از سازه را مورد بررسی قرار داده ایم:

فهرست مطالب پاورپوینت معماری سازه های کششی و چادری

• سازه های کششی
• تعریف و معرفی کابل

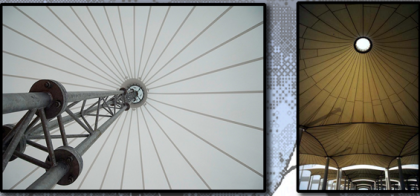

• اسپایدر و شبکه های عنکبوتی

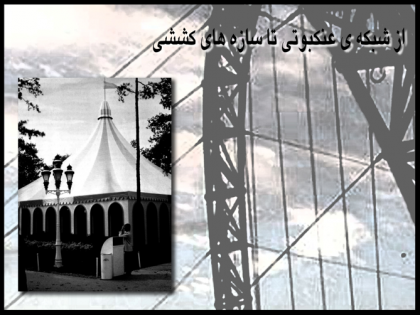

• از شبکه های عنکبوتی تا سازه های کششی

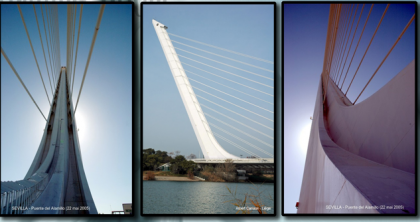

• سازه کابلی به عنوان سازه اصلی
• نمونه های اجرایی
• اتصالات در سازه های کششی
• بررسی سازه های چادری
• تکیه گاه در سازه های چادری
• انواع سازه های چادری
• تحلیل نمونه های موردی
• بررسی نمونه های موردی

سازه های کششی

سازه های کششی سازه های با فرم منحنی تمامی سازه‌های هستند که در برابر بارهای وارده به چه شکل و ترکیبی استفاده می‌کنند که تنش‌های داخلی حاصله فقط به صورت فشار و کشش مستقیم باشد شکل v به خود می‌گیرد و فقط تحت کشش واقع می‌شود اگر به این کابل بار گسترده وارد شود کابل به فرم منحنی کامل که عمل توزیع را به عهده دارد تبدیل می شود در هر حالت کابل فقط تحت کشش است

معرفی کابل

کابل چیست کابل عضو کششی نازکی است که ضمن مقاومت کشش در برابر نیروهای نظامی در برابر فشار مقاومتی ندارند سیستم فلزی و طناب و میله های باریک به عنوان کامل عمل می نمایند شبکه‌های عنکبوتی تا سازه های کششی میتوانید تصادف بین شبکه سه تار عنکبوت و سازه های کششی ساده پیدا کردید طرح نهایی سازه یک پلان هندسی شماعی شبیه به شبکه تار عنکبوت از حدود در فلان ساخت استند که با زاویه ۱۵ درجه ای از هم فاصله میگیرند حلقه‌هایی در پلان افقی واقع شده که نشان دهنده پارسی کشیده شده بین کابینت های سوالی هست یک دکل یکپارچه مرکز شبکه را به طرف بالا می‌کشد که به آن یک شکل سه بعدی می‌دهد که این اولین انحراف اساسی از شبکه عنکبوت است

مصالح در سازه های چادری

چادرها معمولاً برای استفاده در سازه های حمایتی در نظر گرفته می شوند زیرا پارچه مقاومت کمی در برابر نور خورشید داشته و به سرعت از بین می‌رود پیشرفت‌های اخیر استفاده از پوست ها به میزان زیاد و پرسش‌هایی که کمترین فرسایش را در برابر نور خورشید دارد برای مثال تفلون داپونت افزایش داده است پوسته های چادری بیش از ۲۰ سال می باشد که آنها را برای استفاده در سازه های دائمی مناسب ساخته است

بررسی رفتار چادرها

این سازه به دلیل ضخامت کم خود نسبت به سطح گستردشان تنشهای برشی و خمشی چندانی ایجاد نمیکنند.چادر ها نمیتوانند بدون کمانش فشار را تحمل کنند در نتیجه ظرفیت تحمل بار چادر ها صرفا ناشی از مقاومت کششی آنهاست.چادر نوعی متفاوت از سازه کابلی با انحنای مضاعف که در آن فاصله ی بین کابل ها به صفر رسیده است در نتیجه علاوه بر رفتار کابلی رفتار برشی در داخل سطح ایجاد میشود که ظرفیت تحمل بار چادر را افزایش میدهد.عملکرد سازه ای چادر ها با ایجاد کشش در آن قبل از بار گذاری بهتر میشود.

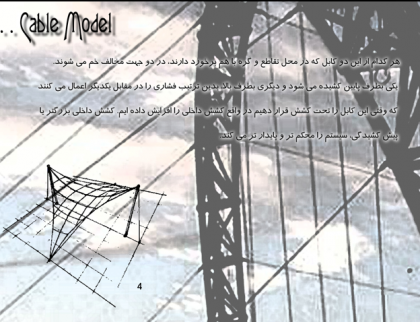

رفتار کابلی درون چادر ها

یک کابل تنها در صورتی بارها را به طور کششی تحمل میکند که دارای افت باشد برای مثال در شکل میبینیم که به علت افت قسمت میانی چادر در اثر فشار در چادر در دو جهت انحنا بوجود می آورد بنابر این میتوان چادر را به صورت تقاطع دو عنصر کابلی تلقی نمود.پس در چادر میتوان رفتار کابلی را در دوجهت مشاهده کرد که ناشی از شکل منحنی وار چادر می باشد.

سازه‌های کششی و چادری؛ معماری سبکی و پویایی

سازه‌های کششی و چادری (Tensile Structures)، یکی از زیباترین و کارآمدترین جلوه‌های هم‌آوایی هنر معماری و مهندسی سازه هستند. این سازه‌ها که با الهام از طبیعت (مانند تار عنکبوت یا فرم بال پرندگان) و با تکیه بر اصول فیزیک شکل می‌گیرند، امکان پوشش دهانه‌های بسیار بزرگ را با حداقل مصالح و با فرم‌هایی سیال و پویا فراهم می‌کنند. از سقف استادیوم‌های ورزشی گرفته تا سایبان‌های موقت برای رویدادهای فرهنگی، این نوع سازه‌ها به نمادی از معماری مدرن و تکنولوژی پیشرفته تبدیل شده‌اند. این مقاله به بررسی اصول، مزایا و کاربردهای این سیستم سازه‌ای جذاب می‌پردازد.

اصول بنیادین: کشش به جای فشار

برخلاف سازه‌های سنتی که عمدتاً بر اساس مقاومت اعضا در برابر فشار و خمش عمل می‌کنند (مانند تیرها و ستون‌ها)، سازه‌های کششی تمام بارها را از طریق کشش تحمل می‌کنند. عنصر اصلی در این سیستم، یک غشای پارچه‌ای (Membrane) یا شبکه‌ای از کابل‌هاست که بین چند نقطه مهار (تیرها، دکل‌ها یا پایه‌های زمینی) کشیده می‌شود. این غشا با ایجاد پیش‌تنیدگی (Prestressing) به پایداری و شکل نهایی خود می‌رسد. فرم این سازه‌ها تصادفی نیست، بلکه نتیجه مستقیم نیروهای وارده بر آن است. فرآیند “فرم‌یابی” (Form-Finding) که اغلب با استفاده از نرم‌افزارهای کامپیوتری پیشرفته انجام می‌شود، مرحله‌ای کلیدی در طراحی است که در آن مهندس و معمار با هم همکاری می‌کنند تا به فرمی دست یابند که هم از نظر سازه‌ای بهینه و هم از نظر زیبایی‌شناسی مطلوب باشد. فرم‌های رایج شامل زین اسبی (Anticlastic) و گنبدی (Synclastic) هستند که با انحنای دوگانه خود، پایداری لازم در برابر بارهای باد و برف را تامین می‌کنند.

مصالح و تکنولوژی ماده اصلی در سازه‌های چادری مدرن، پارچه‌های کامپوزیتی با تکنولوژی بالا هستند. رایج‌ترین آن‌ها عبارتند از:

• PVC با روکش پلی‌استر: یک گزینه اقتصادی با طول عمر متوسط که انعطاف‌پذیری خوبی دارد.
• PTFE با روکش فایبرگلاس (تفلون): بسیار بادوام، مقاوم در برابر آتش و اشعه UV و با قابلیت خودتمیزشوندگی عالی. این ماده ظاهری سفید و درخشان دارد.
• ETFE (اتیلن تترا فلوئورو اتیلن): یک فیلم پلیمری بسیار شفاف، سبک و قابل بازیافت که به‌صورت ورقه‌های تک‌لایه یا بالشتک‌های چندلایه (Cushions) استفاده می‌شود. ورزشگاه آلیانز آرنا در مونیخ و پروژه بهشت عدن در انگلستان نمونه‌های شاخصی از کاربرد ETFE هستند. کابل‌های فولادی با مقاومت بالا، اتصالات دقیق مهندسی‌شده (Fittings) و دکل‌های فشاری، دیگر اجزای کلیدی این سیستم سازه‌ای را تشکیل می‌دهند.

مزایا و کاربردها سازه‌های کششی مزایای متعددی دارند که آن‌ها را به گزینه‌ای جذاب برای پروژه‌های مختلف تبدیل کرده است:

• سبکی و کارایی: با استفاده از حداقل مصالح، می‌توانند دهانه‌های بسیار بزرگی را بپوشانند. این سبکی وزن، بار مرده ساختمان را کاهش داده و فونداسیون سبک‌تری را می‌طلبد.
• عبور نور طبیعی: بسیاری از این غشاها نور را از خود عبور می‌دهند (Translucent) و در طول روز فضایی روشن و یکنواخت را بدون نیاز به نور مصنوعی ایجاد می‌کنند.
• سرعت در ساخت: بسیاری از قطعات در کارخانه پیش‌ساخته شده و در محل پروژه با سرعت بالایی نصب می‌شوند.
• فرم‌های معماری منحصربه‌فرد: این سیستم به معماران اجازه می‌دهد تا فرم‌های ارگانیک، سیال و نمادینی خلق کنند که با سازه‌های سنتی امکان‌پذیر نیست. کاربردهای این سازه‌ها بسیار متنوع است و شامل پوشش سقف ورزشگاه‌ها و آمفی‌تئاترها، پایانه‌های فرودگاه و قطار، مراکز خرید، سایبان‌های پیاده‌رو، و سازه‌های نمایشگاهی و موقت می‌شود.

نتیجه‌گیری

سازه‌های کششی و چادری نمایانگر آینده‌ای سبک، پایدار و زیبا در معماری هستند. آن‌ها مرزهای بین معماری، مهندسی و هنر را کمرنگ کرده و نشان می‌دهند که چگونه با درک صحیح از قوانین فیزیک می‌توان فضاهایی خلق کرد که هم بهینه و کارآمد و هم از نظر بصری شگفت‌انگیز باشند. برای دانشجویان معماری، آشنایی با این سیستم سازه‌ای، دریچه‌ای به سوی تفکر خلاقانه در مورد فرم و سازه می‌گشاید.
