دانلود پاورپوینت معماری سقف های پیش تنیده (عناصر جزئیات )

پاورپوینت معماری سقف های پیش تنیده (عناصر جزئیات ) پاورپوینتی با 61 اسلاید که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آماده و مهیا گردیده شده است. به برسی معرفی پیش تنیدگی معایب مزایا و قطعات و تجهيزات مورد استفاده در این نوع سقف ها و چگونگی اجرای سقف در قالب متن و ارائه تصاویر می پردازد. در ادامه به معرفی کامل این پاورپوینت معماری خوایم پرداخت:

فهرست مطالب پاورپوینت معماری سقف های پیش تنیده (عناصر جزئیات)

• مقدمه
• تاریخچه
• معرفی پیش تنیدگی
• روش های پیش تنیدگی
• سیستم چسپیده
• سیستم نچسپیده
• قطعات و تجهيزات مورد استفاده در دالهاي پس كشيده با روش نچسبيده
• قالب بندی
• آرماتوربندی
• نصب كابلها و مهارهاي انتهايي
• نصبChair  ها و تأمين پروفيل كابلها
• بتن ريزي
• عملیات کشش
• ضخامت دال كمتر
• حذف تیرها
• كنترل و ترك و دوام بيشتر

سقف پیش تنیده

تاریخچه سیستم سقف های پیش تنیده

گرچه بتن در گذشته مدت هاي مديدي به عنوان مصالح ساختماني بكار مي رفت اما به هيچ عنوان مصالح سازه اي مناسبي محسوب نشده و قابل رقابت باسنگ وچوب نبود ،چرا كه بر خلاف مقاومت فشاري بالا ، در برابر تنشهاي كششي بسيار ضعيف عمل مي كند.در آغاز براي مسلح كردن بتن از آرماتور استفاده شد ( بتن آرمه )و در ادامه،استفاده از تكنولوژي پيش تنيدگي،بتن را به يكي از كار بردي ترين مصالح سازه اي تبديل نمود . ايده پيش تنيدگي ،در دهه اول قر ن بيستم ميلادي مطرح گرديد و تحقيقات مختلفي بين سالهاي 1930تا 1940 روي آن انجام گرفت . اين روش از سال 1955 در زمينه هاي مختلف سازه اي مورد استفاده قرار گرفت و به علت كارايي مناسب كاربرد آن به سرعت افزايش يافت .

روش های پیش تنیدگی در پاورپوینت معماری سقف های پیش تنیده

اعمال نيروهاي پيش تنيدگي به دو روش پيش كشيده يا پس كشيده صورت مي گيرد. به معني كه عمليات كشش كابلها مي تواند پيش از بتن ريزي يا پس از بتن ريزي انجام شود. درروش پيش كشيده، ابتدا كابلها روي بستر هاي پيش ساخته در حد فاصل دو انتها كشيده مي شوند.بعد از بتن ريزي و كسب مقاومت لازم، با بريدن كابل ها نيروي كششي موجود به صورت فشاري به بتن منتقل مي گردد. اين روش در كارگاهها يا كارخانه هاي توليد قطعات مورد استفاده قرار گرفته و معمولاً محصولات توليد شده بصورت پيش ساخته مي باشد.درروش پس كشيده، كابلها ( كه داخل غلافهاي محافظي هستند) در قطعه مورد نظر قرار مي گيرند. سپس عمليات بتن ريزي انجام شده و پس از اينكه به مقاومت فشاري مورد نياز رسيد، كابلهاي كشيده و مهار مي شوند .

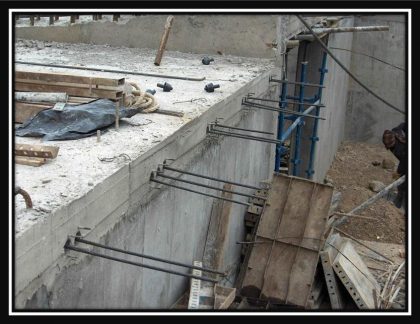

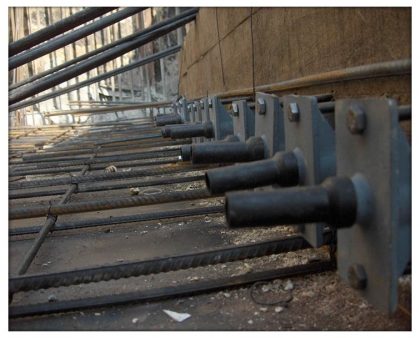

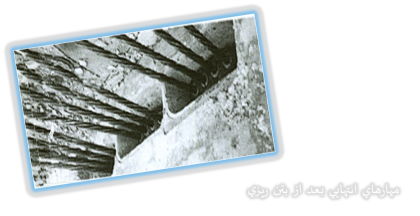

نصب كابل ها و مهارهاي انتهايي در پاورپوینت معماری سقف های پیش تنیده

با توجه به نقشهاي اجرايي ، كابلها روي قالب قرار مي گيرند و مهارهاي انتهايي به لبه قالب متصل مي شوند معمولاً كابلها به دو جهت عمود بر هم روي سقف قرار مي گيرند تعداد و فاصله كابلها تابع طول دهانه و بار روي دال مي باشد . در حالت معمول در يك جهت كابلها بصورت متمركز روي نوارهاي ستوني قرار مي گیرند . و در جهت ديگر با فاصله هاي يكنواخت حدود 1/5متري توزيع مي گردند.

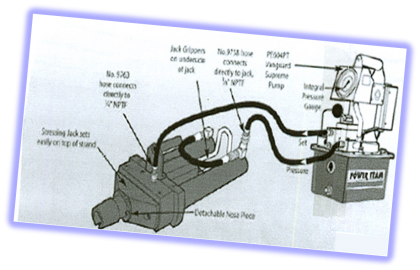

عملیات کشش

بعد از اينكه بتن به مقاومت فشاري مورد نياز رسيد مي توان عمليات كشش كابلها را آغاز نمود . هر كابل از يك طرف يا از هر دو طرف ( در صورت نياز ) كشيده مي شود. ميزان افزايش طول هر كابل با توجه به طول و پروفيل آن محاسبه شده و پس از كشش نيز اندازه گيری مي شود. بدين ترتيب صحت اجراي عمليات كنترل مي گردد.

سقف‌های پیش‌تنیده (Post-Tensioned): فناوری، مزایا و کاربردها در معماری مدرن

در دنیای مهندسی سازه و معماری، تلاش برای ساخت بناهایی با دهانه‌های بزرگ‌تر، ستون‌های کمتر و فضاهای بازتر همواره یک هدف اصلی بوده است. فناوری “بتن پیش‌تنیده” (Prestressed Concrete) و به‌ویژه روش “پس‌کشیده” (Post-Tensioned)، یکی از پیشرفته‌ترین راهکارها برای دستیابی به این هدف است. این تکنولوژی که تکاملی هوشمندانه بر بتن مسلح سنتی (Reinforced Concrete) محسوب می‌شود، با ایجاد یک فشار داخلی در بتن، ضعف ذاتی آن در برابر کشش را جبران کرده و به سازه‌ها اجازه می‌دهد تا سبک‌تر، باریک‌تر و کارآمدتر باشند. این مقاله به بررسی اصول، مزایا و کاربردهای این فناوری کلیدی در معماری معاصر می‌پردازد.

بتن پیش‌تنیده چگونه کار می‌کند

بتن به طور ذاتی یک ماده بسیار مقاوم در برابر فشار است، اما در برابر کشش بسیار ضعیف عمل می‌کند و به راحتی ترک می‌خورد. در دال‌های بتنی سنتی، میلگردهای فولادی (آرماتورها) وظیفه تحمل نیروهای کششی را بر عهده دارند که در قسمت پایینی دال تحت بارهای وزنی ایجاد می‌شود. با این حال، بتن اطراف میلگردها همچنان ترک می‌خورد. فناوری پیش‌تنیدگی این پارادایم را تغییر می‌دهد. در این روش، قبل از اینکه سازه تحت بارهای بهره‌برداری قرار گیرد، یک نیروی فشاری دائمی و حساب‌شده به بتن وارد می‌شود. این کار از طریق کشیدن کابل‌های فولادی با مقاومت بسیار بالا (که “تاندون” نامیده می‌شوند) و قرار دادن آن‌ها درون غلاف‌هایی در داخل بتن انجام می‌گیرد. پس از اینکه بتن به مقاومت مورد نظر رسید، این کابل‌ها توسط جک‌های هیدرولیکی کشیده شده و در دو انتهای دال مهار می‌شوند. این نیروی فشاری داخلی، نیروهای کششی ناشی از وزن سازه و بارهای زنده را خنثی می‌کند. در نتیجه، بتن تحت بار، یا اصلاً دچار کشش نمی‌شود یا کشش بسیار ناچیزی را تجربه می‌کند که منجر به کنترل کامل ترک‌ها و افزایش چشمگیر کارایی سازه می‌شود.

مزایای کلیدی برای معماری و طراحی

استفاده از سیستم سقف‌های پیش‌تنیده (پس‌کشیده) مزایای قابل توجهی را برای معماران و طراحان به ارمغان می‌آورد:

• دهانه‌های بلندتر و ستون‌های کمتر: این فناوری به معماران اجازه می‌دهد تا فضاهای داخلی بسیار بزرگ و بازی (Open Plan) را بدون نیاز به ستون‌های متعدد طراحی کنند. این ویژگی در طراحی پارکینگ‌ها، سالن‌های همایش، فضاهای اداری مدرن و مراکز خرید ایده‌آل است.
• دال‌های باریک‌تر و سبک‌تر: از آنجایی که این سیستم بسیار کارآمدتر از بتن مسلح سنتی است، می‌توان ضخامت دال‌های سقف را به طور قابل توجهی کاهش داد. این امر منجر به کاهش ارتفاع کلی ساختمان، کاهش بار مرده وارد بر فونداسیون و صرفه‌جویی در مصرف مصالح می‌شود.
• انعطاف‌پذیری در طراحی: حذف تیرهای آویز (Drop Beams) و ایجاد یک سقف کاملاً مسطح (Flat Slab)، انعطاف‌پذیری بالایی را برای عبور تأسیسات مکانیکی و الکتریکی و همچنین آزادی عمل بیشتری در طراحی داخلی و پارتیشن‌بندی فضاها فراهم می‌کند.
• دوام و عمر طولانی‌تر: با کنترل و حذف ترک‌ها، راه نفوذ عوامل خورنده مانند رطوبت و مواد شیمیایی به درون بتن و فولاد بسته می‌شود. این امر دوام و عمر مفید سازه را به ویژه در محیط‌های خورنده مانند پارکینگ‌ها و سازه‌های ساحلی افزایش می‌دهد.

کاربردها: فناوری سقف‌های پیش‌تنیده به طور گسترده در پروژه‌های مختلف ساختمانی مورد استفاده قرار می‌گیرد، از جمله:

• پارکینگ‌های طبقاتی
• ساختمان‌های بلندمرتبه مسکونی و اداری
• مراکز تجاری و فروشگاه‌های بزرگ
• بیمارستان‌ها و مراکز آموزشی
• پل‌ها و سازه‌های زیربنایی

نتیجه‌گیری

سقف‌های پیش‌تنیده تنها یک تکنیک مهندسی نیستند، بلکه ابزاری قدرتمند در دست معماران برای تحقق بخشیدن به ایده‌هایی هستند که با سازه‌های سنتی امکان‌پذیر نبود. این فناوری با فراهم آوردن امکان خلق فضاهای باز، سبک و کارآمد، نقشی کلیدی در شکل‌دهی به معماری مدرن و پاسخگویی به نیازهای پیچیده پروژه‌های امروزی ایفا می‌کند.
