دانلود پاورپوینت برآورد اتلاف حرارتی ساختمان (تنظیم شرایط محیطی)

پاورپوینت برآورد اتلاف حرارتی ساختمان پاورپوینتی کامل در 24 اسلاید که توسط وب سایت و فروشگاه معماری نوین آرچ برای شما آماده و ارائه شده است. یکی از موضوعات مهم در درس تنظیم شرایط محیطی محاسبه اتلاف حرارتی در ساختمان می باشد که از به روزترین موضوعات در حیطه معماری و معماری انرژی می باشد. در درس تنظیم شرایط محیطی موضوعات بسیاری وجود دارد که لازمه طراحی ساختمان می باشد. وب سایت و فروشگاه معماری نوین آرچ به طور اختصاصی به تمامی موضوعات می پردازد. در ادامه به معرفی کامل پاورپوینت برآورد اتلاف حرارتی ساختمان خواهیم پرداخت…

فهرست مطالب پاورپوینت برآورد اتلاف حرارتی ساختمان:

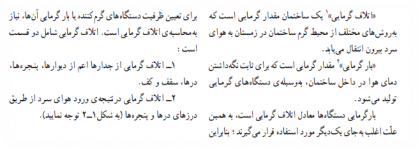

• محاسبات بار گرمایی ساختمان
• اتلاف گرمایی ساختمان در زمستان
• شرایط طرح هوای داخل
• شرایط طرح هوای خارج
• مقدار u برای دیوارهای متداول
• جزییات دیوارهای
• اتلاف گرمایی از دیوار , در و پنجره
• اتلاف گرمایی از سقف
• اتلاف گرمایی از کف و دیوارهای متصل به زمین
• اتلاف گرمایی در اثر نفوذ هوا از درزها
• برگ محاسباتی نمونه
• روش های جلوگیری از اتلاف گرما و انرژی
• صرفه‌جويي انرژي در پنجره‌ها
• جلوگيري از تلفات حرارتي پنجره‌ها
• دو جداره كردن
• پركردن با گاز
• عايق‌هاي ويژه پنجره
• پوشش هاي شفاف
• پرده‌ها
• شیشه های دو جداره
• مزاياي استفاده از پنجره‌هاي دو جداره و قابهاي پي وي سي و ترمال بريك

خلاصه ای از پاورپوینت برآورد اتلاف حرارتی ساختمان:

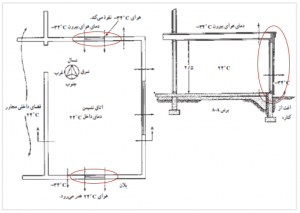

اتلاف گرمایی ساختمان در زمستان:

اتلاف گرمایی ساختمان در زمستان

روش های جلوگیری از اتلاف گرما و انرژی:

1- صرفه‌جويي انرژي در پنجره‌ها:

پنجره‌ها از نظر صرفه‌جويي انرژي نقش حساسي دارند، چرا كه حدود 30% از كل تلفات حرارتي ساختمان از پنجره‌ها صورت مي‌گيرد، به همين دليل پنجره‌هايي كه در جاي خوبي نصب نشده‌اند يا خوب محافظت نمي‌شوند، مي‌توانند هزينه سوخت را بسيار بالا ببرند.

2- جلوگيري از تلفات حرارتي پنجره‌ها:

يك پنجره با شيشه تك جداره تقريباً 10 برابر يك ديوار عايقكاري شده هم اندازه خود تلفات حرارتي دارد. چنين پنجره‌اي سه مشكل عمده ايجاد مي كند:

• بالا بودن تلفات حرارت
• فراهم نشدن آسايش ساكنين
• بخار گرفتن پنجره‌ها.

براي كاستن از مشكلات ناشي از پنجره‌ها، مي‌توان از راه هاي مختلف يك لايه هواي ساكن بين محيط داخل و خارج ايجاد كرد، با انجام اين كار تلفات حرارتي پنجره به نصف كاهش مي‌يابد. براي ايجاد اين لايه هوا راه‌هاي مختلفي وجود دارد.

3- دو جداره كردن:

دو جداره كردن شيشه هر پنجره‌اي باعث بالا رفتن كارآيي آن مي‌شود، بويژه پنجره‌هايي كه پرده‌اي روي آنها نصب نشده است. پنجره دو جداره، داراي دو شيشه مي‌باشد كه بين آنها يك فضاي كاملاً درزبندي شده قرار گرفته است. اين فاصله معمولاً بين 6 تا 20 ميليمتر است. اگر اين فاصله هوايي 15 ميليمتر انتخاب شود، بهترين كارآيي بدست مي‌آيد. دو جداره كردن پنجره با وجود اينكه اتلاف حرارت را كاهش مي‌دهد، جلوي ورود نور و گرماي خورشيد را نمي‌گيرد. بنابراين در فصول گرم سال براي كاهش ورود گرما به داخل ساختمان بايد جلوي تابش مستقيم خورشيد به پنجره را گرفت.

در كنار اين ها، دو جداره كرده پنجره‌ها باعث كم شدن ورود سر و صدا به داخل ساختمان مي‌شود و نيز بخارگيري پنجره‌ها در فصول سرد سال كاهش مي‌يابد. براي دو جداره كردن پنجره يك جداره موجود مي‌توان يك لايه ديگر از شيشه يا اكريليك شفاف ديگر روي آن نصب كرد و فضاي بين آنها را كاملاً درزبندي كرد. در اين فضا بايد مقداري ماده جاذب رطوبت قرار داد تا رطوبت اين فضا را كاملاً بگيرد.

20. برآورد اتلاف حرارتی ساختمان: گامی کلیدی در تنظیم شرایط محیطی و بهینه‌سازی انرژی

یکی از مباحث بنیادین در رشته مهندسی تاسیسات و معماری، “تنظیم شرایط محیطی” است که هدف آن، فراهم آوردن آسایش حرارتی برای ساکنان با کمترین مصرف انرژی ممکن است. گام اول و اساسی برای طراحی یک سیستم گرمایشی کارآمد و انتخاب صحیح تجهیزات (مانند پکیج، رادیاتور یا سیستم گرمایش از کف)، محاسبه دقیق “اتلاف حرارتی” یا “بار گرمایی” ساختمان است. این محاسبه به ما نشان می‌دهد که در سردترین شرایط آب و هوایی، چه مقدار گرما از ساختمان به محیط بیرون نشت می‌کند و ما چه مقدار گرما باید تولید کنیم تا دمای داخل را در محدوده آسایش نگه داریم.

چرا محاسبه اتلاف حرارتی مهم است؟

• انتخاب صحیح ظرفیت تجهیزات: اگر ظرفیت دستگاه گرمایشی (مثلاً پکیج) کمتر از میزان اتلاف حرارت باشد، سیستم قادر به گرم کردن فضا در روزهای سرد نخواهد بود. از طرف دیگر، اگر ظرفیت آن بسیار بیشتر از حد نیاز انتخاب شود (Over-design)، منجر به افزایش هزینه‌های اولیه خرید، مصرف سوخت بیشتر و کاهش راندمان دستگاه می‌شود.
• بهینه‌سازی مصرف انرژی: با شناسایی مسیرهای اصلی اتلاف حرارت (دیوارها، پنجره‌ها، سقف)، می‌توان راهکارهای موثری برای کاهش آن (مانند بهبود عایق‌کاری یا استفاده از پنجره‌های دوجداره) ارائه داد و هزینه‌های انرژی را به طور چشمگیری کاهش داد.
• طراحی دقیق سیستم توزیع گرما: محاسبه بار حرارتی هر فضا به صورت جداگانه، به ما کمک می‌کند تا تعداد و اندازه رادیاتورها یا طول لوله‌های گرمایش از کف را برای هر اتاق به درستی تعیین کنیم و از توزیع یکنواخت گرما در کل ساختمان اطمینان حاصل کنیم.

عوامل اصلی اتلاف حرارتی در ساختمان

اتلاف حرارت در یک ساختمان از دو طریق اصلی صورت می‌گیرد:

1. اتلاف حرارت از جداره‌ها (انتقال حرارت): گرما از طریق عناصر مختلف پوسته خارجی ساختمان (دیوارها، سقف، کف، پنجره‌ها و درها) از محیط گرم داخل به محیط سرد خارج منتقل می‌شود. این انتقال خود به سه روش رسانش، همرفت و تابش صورت می‌گیرد. میزان این اتلاف به عوامل زیر بستگی دارد:
   • اختلاف دما (ΔT): هرچه اختلاف دمای داخل و خارج بیشتر باشد، اتلاف حرارت نیز بیشتر خواهد بود.
   • ضریب انتقال حرارت کلی (U-Value): این ضریب نشان‌دهنده میزان عایق بودن یک جداره است. هرچه مقدار U کمتر باشد، جداره عایق‌تر است و گرمای کمتری را از خود عبور می‌دهد. برای مثال، U-Value یک پنجره دوجداره بسیار کمتر از یک پنجره تک‌جداره است.
   • مساحت جداره (A): هرچه مساحت دیوارها و پنجره‌ها بیشتر باشد، سطح بیشتری برای تبادل حرارت وجود دارد و اتلاف حرارت افزایش می‌یابد.

   فرمول کلی محاسبه این نوع اتلاف به صورت زیر است:

   Qtransmission​=U×A×ΔT
2. اتلاف حرارت ناشی از نفوذ هوا (Infiltration): هوای سرد بیرون از طریق درزها و شکاف‌های موجود در اطراف پنجره‌ها، درها و سایر منافذ به داخل ساختمان نفوذ کرده (نفوذ ناخواسته) و یا از طریق باز و بسته شدن درها و پنجره‌ها وارد می‌شود (تهویه). این هوای سرد باید توسط سیستم گرمایشی تا دمای مطلوب گرم شود که این خود بخشی از بار گرمایی را تشکیل می‌دهد. میزان این اتلاف به عواملی مانند کیفیت ساخت، میزان درزبندی ساختمان و سرعت باد بستگی دارد.

مراحل گام به گام برآورد اتلاف حرارتی

برای محاسبه بار گرمایی کل یک ساختمان، مراحل زیر طی می‌شود:

1. جمع‌آوری اطلاعات اولیه: شامل نقشه‌های معماری (با ابعاد دقیق)، اطلاعات مربوط به مصالح به کار رفته در دیوارها، سقف و کف، و مشخصات پنجره‌ها.
2. تعیین شرایط طرح:
   • دمای طرح خارج (T_o): سردترین دمایی که در یک منطقه به طور معمول رخ می‌دهد و از داده‌های هواشناسی استخراج می‌شود.
   • دمای طرح داخل (T_i): دمای مطلوبی که می‌خواهیم در داخل فضا داشته باشیم (معمولاً بین ۲۰ تا ۲۲ درجه سانتی‌گراد).
3. محاسبه ضرایب انتقال حرارت (U): با استفاده از مشخصات لایه‌های مختلف تشکیل‌دهنده دیوارها، سقف و کف، مقدار U برای هر یک از این جداره‌ها محاسبه می‌شود.
4. محاسبه اتلاف حرارت از جداره‌ها: برای هر فضا، مساحت تمام سطوح خارجی (دیوارها، پنجره‌ها و …) اندازه‌گیری شده و با استفاده از فرمول $Q=U\times A\times \Delta T$، میزان اتلاف حرارت از هر سطح محاسبه می‌شود.
5. محاسبه اتلاف حرارت ناشی از نفوذ هوا: با استفاده از روش‌هایی مانند “روش درز” یا “روش تعویض هوا”، حجم هوای نفوذی به هر فضا تخمین زده شده و بار حرارتی ناشی از گرم کردن آن محاسبه می‌شود.
6. محاسبه بار گرمایی کل: مجموع اتلاف حرارت از جداره‌ها و اتلاف حرارت ناشی از نفوذ هوا، بار گرمایی کل آن فضا را تشکیل می‌دهد. با جمع کردن بار گرمایی تمام فضاها، بار گرمایی کل ساختمان به دست می‌آید.

امروزه نرم‌افزارهای مهندسی مانند Carrier HAP یا نرم‌افزارهای مدل‌سازی انرژی ساختمان، این محاسبات پیچیده را با دقت و سرعت بالایی انجام می‌دهند. با این حال، درک اصول و مبانی این محاسبات برای هر مهندس و معماری که در زمینه طراحی ساختمان‌های پایدار و کم‌انرژی فعالیت می‌کند، یک ضرورت است.
