دانلود پروژه طراحی فنی مسکونی 3 طبقه

پروژه طراحی فنی مسکونی 3 طبقه که توسط وبسایت و فروشگاه معماری نوین آرچ برای شما آماده شده است پروژه کامل با تمامی مدارک فنی می باشد. این پروژه یک ساختمان مسکونی 3 طبقه می باشد. که طبقه همکف به پارکینگ ختصاص دارد. در این پروژه ما کلیه کارهای ترسیمی را با دقت از پلان های مبلمان و اندازه گذاری، برش و نما و تمامی دیتیل های اجرایی ساختمان و… تا مرحله نهایی یعنی نازک کاری و بزرگنمایی فضاهای داخلی انجام شده است. که در ادامه به معرفی این پروژه خواهیم پرداخت:

مدارک موجود پروژه طراحی فنی مسکونی:

• پلان مبلمان طبقه همکف
• پلان مبلمان طبقه اول
• پلان مبلمان طبقه دوم
• پلان اندازه گذاری طبقه همکف
• پلان اندازه گذاری طبقه اول
• پلان اندازه گذاری طبقه دوم
• پلان نازک کاری طبقه همکف
• پلان نازک کاری طبقه اول
• پلان نازک کاری طبقه دوم
• برش ها دیتیل شده
• نماها دیتیل شده
• Layout (بزرگ نمایی)

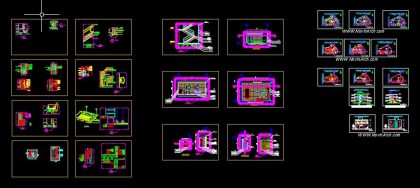

• دیتیل های اجرایی

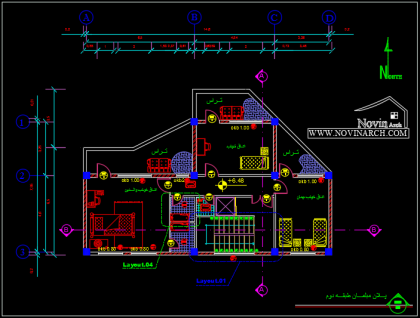

پلان مبلمان شده طبقه دوم

پلان اندازه گذاری طبقه دوم

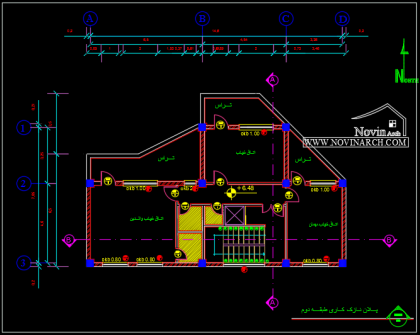

پلان نازک کاری طبقه دوم

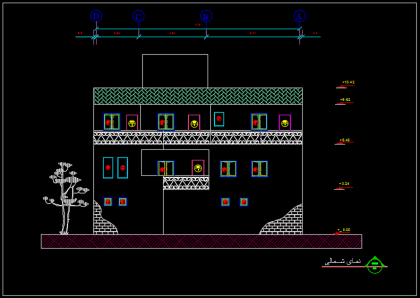

نمای شمالی

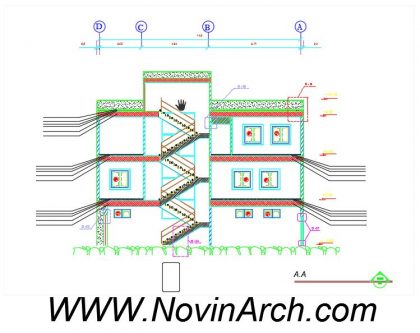

برش طولی

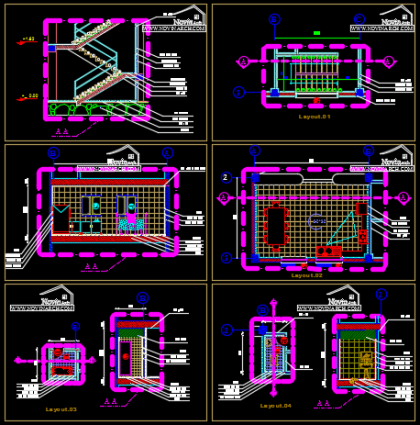

Layout

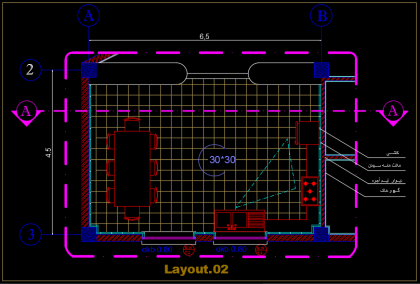

بزرگنمایی آشپزخانه

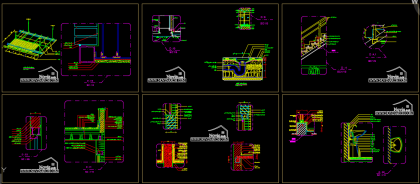

دیتیل های اجرایی

درباره ی پروژه معماری طراحی فنی :

درس طراحی فنی یکی از دروس مقطع کاردانی می باشد که به جرات می توان گفت یکی از حساس ترین دروس معماری این مقطع می باشد پروژه طراحی فنی در ترم 4 مقطع کاردانی ارائه می شود در این درس دانشجویان خیلی اصولی با قوانین نظام مهندسی آشنا می شوند و بر اساس قوانین نظام مهندسی و شهرداری شروع به طراحی می کنند. پروژه طراحی فنی به گونه ای می باشد که در آن دانشجویان در ابتدا سایتی را انتحاب می کنند و بر اساس قوانین شهرداری آن شهر و با توجه به ضوابط سازمان نظام مهندسی شروع به طراجی آن می کنند در ابتدا باید درصد تراکم آن سایت را محاسبه کنند که با توجه به بزرگ و کوچک بودن شهرها این درصد متغیر می باشد. بعد از بررسی و محاسبه درصد تراکم شروع به طراحی می کنند. و با تمام جزئیات آن را ترسیم می کنند.

معرفی پروژه طراحی فنی:

پروژه طراحی فنی فعلی ساختمانی مسکونی می باشد در سه طبقه در شهر کرج می باشد با درصد تراکم 60%، طبقه همکف پارکینگ ، طبقه اول شامل: پذیرایی و نشیمن، آشپزخانه . طبقه دوم شامل بخش خصوصی یعنی اتاق خواب مهمان، اتاق خواب والدین، اتاق خواب کودکان و تراس می باشد. این پروژه دارای نماهی کاملا دیتیله و با تمامی جزئیات فنی می باشد و برش ها هم به همین صورت ترسیم گردیده است. این پروژه دارای Layout از تمامی نواحی می باشد که فضاهای حساس بزرگنمایی شده است.

روند انجام پروژه طراحی فنی :

همانطور که گفته شد ابتدا به انتخاب سایت می پردازیم و میزان درصد مجاز سطح اشغال یا همان درصد تراکم را محاسبه می کنیم که اولین گام در شروع پروژه طراحی فنی می باشد. در ادامه دانشجویان زیر نظر استاد خود که کاملا به قوانین و ضوابط طراحی مشرف است طراحی را انجام می دهند دانشجویان مرحله به مرحله و با دقت بسیار زیاد پس از طراحی شروع به فاز دو کردن آن می شوند بعد از ترسیم نقشه های فاز دو شروع می کنند به ترسیم جزئیات مانند پنجره ، در ، نازک کاری و … در ادامه با سکشن های از تمامی محیط ها و با ترسیم دقیق جزئیات و دیتیل ها مخصوصا در سرویس ها و محیط های خیس پروژه را به پایان می رسانیم.

پروژه طراحی فنی مسکونی 3 طبقه

پروژه “طراحی فنی” (یا طرح 4 در برخی دانشگاه‌ها) نقطه عطفی در آموزش معماری است که در آن تمرکز از “طراحی مفهومی” به “ساختنی بودن” (Constructability) منتقل می‌شود. در این پروژه، یک ساختمان مسکونی 3 طبقه که طرح کلی آن مشخص شده، باید به صورت کامل برای اجرا آماده شود. هدف، تولید نقشه‌های اجرایی دقیق و جزئیاتی است که نشان‌دهنده درک عمیق دانشجو از مصالح، سیستم‌های ساختمانی و نحوه اتصال اجزا به یکدیگر است.

مبانی نظری: از خط تا اجرا فلسفه این پروژه، پر کردن شکاف بین “آنچه طراح می‌خواهد” و “آنچه پیمانکار می‌تواند بسازد” است. هر خطی که در این مرحله کشیده می‌شود، باید دارای ابعاد، مشخصات مصالح و دستورالعمل اجرایی باشد. دانشجو یاد می‌گیرد که معماری تنها خلق فرم‌های زیبا نیست، بلکه هنر کنار هم نشاندن صحیح آجر، بتن، فولاد، شیشه و چوب است. این پروژه بر “جزئیات” (Details) تمرکز دارد، زیرا کیفیت نهایی یک ساختمان به کیفیت اجرای جزئیات آن وابسته است.

اجزای اصلی پروژه طراحی فنی:

1. نقشه‌های فاز دو معماری: این بخش، هسته اصلی پروژه است و شامل موارد زیر می‌باشد:
   • نقشه‌های اندازه‌گذاری دقیق: پلان‌های طبقات، نماها و مقاطع با تمام اندازه‌های لازم برای اجرا.
   • نقشه‌های کفسازی و سقف کاذب: با مشخص کردن نوع مصالح، طرح چیدمان و ترازها.
   • بزرگنمایی فضاها (Layouts): نقشه‌های بزرگنمایی از فضاهای مهم و مرطوب مانند آشپزخانه و سرویس‌های بهداشتی با جانمایی دقیق تمام وسایل و تجهیزات.
   • نقشه‌های در و پنجره: با ارائه تیپ‌بندی، ابعاد دقیق، جنس و جزئیات بازشوها.
   • نقشه‌های جزئیات اجرایی (Details): این مهم‌ترین بخش است و شامل جزئیات اتصال دیوار به سقف، کف به دیوار، جزئیات نصب پنجره، جزئیات آب‌بندی بام و سرویس‌ها، جزئیات پله و نرده‌ها، و جزئیات اجرای نما می‌باشد.
2. هماهنگی با نقشه‌های سازه و تأسیسات (Coordination):
   • دانشجو باید نقشه‌های سازه (ستون‌ها، تیرها، فونداسیون) و تأسیسات (مسیر لوله‌های آب و فاضلاب، کانال‌های تهویه، مسیر سیم‌کشی‌ها) را بر روی نقشه‌های معماری منطبق کند (Superimpose). این کار به شناسایی تداخل‌ها (Clashes) – مانند عبور یک تیر از وسط پنجره یا برخورد یک کانال با یک تیر – و حل آن‌ها قبل از اجرا کمک می‌کند.
3. انتخاب مصالح و تهیه جدول نازک‌کاری: برای تمام فضاهای ساختمان باید نوع مصالح کف، دیوار و سقف در جدولی به نام “جدول نازک‌کاری” مشخص شود. این انتخاب‌ها باید با توجه به کاربری فضا، دوام، زیبایی و هزینه صورت گیرد.
4. متره و برآورد (اختیاری): در برخی موارد، از دانشجو خواسته می‌شود تا بر اساس نقشه‌های اجرایی، میزان مصالح مورد نیاز و هزینه تقریبی پروژه را محاسبه کند.

پروژه طراحی فنی، دانشجو را به یک معمار واقع‌بین و مسئول تبدیل می‌کند که می‌داند چگونه ایده‌های خود را به یک واقعیت فیزیکی، پایدار و باکیفیت ترجمه کند.
