دانلود پروژه طراحی مجموعه فرهنگی هنری

پروژه طراحی مجموعه فرهنگی هنری دارای 4 ساختمان به اسم های فرهنگی، کلیسا، رستوران، آمفی تئاتر تشکیل شده است که هر کدام ویژگی های خاص خود را دارد و موضوعات قابل بحث در این پروژه نوع ترکیب حجمی فضا ها، نوع نماسازی و سبک آن ها ، محوطه سازی سایت پلان وغیره می باشد. ویژگی های هر یک از ساختمان ها تحلیل تک به تک نقشه ها است. وب سایت معماری نوین آرچ ارائه دهنده پروژه معماری تمامی دروس دانشگاهی کاردانی کارشناسی و ارشد می باشد.پروژه معماری درس مورد نظر را از فروشگاه معماری دریافت کنید.

مدارک موجود پروژه طراحی مجموعه فرهنگی هنری:

• تمامی مدارک فنی
• برش و نما
• ستون گذاری
• اکس بندی
• رندرهای با کیفیت Vray
• سایت پلان

مدارک ترسیمی:

• پلان مبلمان طبقه همکف
• پلان مبلمان طبقه اول
• پلان مبلمان طبقه دوم
• ستون گذاری
• اکس بندی
• نمای جنوبی
• نمای شمالی
• نمای غربی
• نمای شرقی
• برش A-A
• برش B-B
• سایت پلان

سایت پلان معماری

پلان انفی تئاتر

برش

فرهنگی

برش

رستوران

برش

کلیسا

ویژگی های پروژه طراحی مجموعه فرهنگی هنری

یک درگاه اصلی برای ورود به محوطه آن وجود دارد که حیاط مرکزی را شامل میشود این حیاط ساختمان را به 2 قسمت تقسیم کرده است اما در آن واحد هم ریتم و یک فرم میباشد، در ساختمان کوچکتر یک ورودی وجود دارد که بعد از آن لابی قسمتی از ساختمان را تشکیل داده است و دیگر فضا ها کافی نت، اتاق پژوهش، رئیس ، بخش ، آسانسور ها و راه پله در این پروژه مجموعه فرهنگی هنری میباشد.

ساختمان بزرگتر دراین پروژه معماری که قسمت پله و آسانسور در قسمت جلوی ورودی آن طراحی شده است و با استفاده از یک راه رو نیم دایره به سالن استودیو وصل میشود و دیگر فضا ها دور تا دور آن را احاطه کرده اند و اتاق برنامه ریزی خود از لابی یک ورودی جداگانه دارد. در طبقات فوقانی ، ساختمان یک پارچه میشود و قسمت حیاط و سالن استودیو به void برای دید مناسب و زیبایی هر چه تمام تر تبدیل میشود. و کلاس های آموزش ودر طبقات فوقانی قرار دارد. در طبقه دوم وید ها تبدیل به یک نورگیر برای گرفتن نور از سقف استفاده شده اند و قسمت های دیگر را سرویس ها و کافی شاپ تشکیل داده اند.

سایت پلان پروژه طراحی مجموعه فرهنگی هنری

سایت پلان کل مجموعه این پروژه طراحی مجموعه فرهنگی هنری که بیشتر فضا های ان را فضای سبز تشکیل داده است. طراح با استفاده از پله های متعدد در سرتاسر سایت تواسنته است آن ریتم یک نواختی را بشکند و همچنین استفاده کردن از آب و بازی کردن با آن از گذشتگان به ارث رسیده است در قدیم آن ها در باغ های خود از آب برای تنوع و زیبایی همچون باغ شاهزاده ماهان استفاده میکردند.

ساختن و طراحی یک فضا برای گردهمایی و دور همی های مراجعه کنندگان در محوطه سایت فکر خوبی است که مردم تمامی نظرات خود را میتوانند براحتی بیان کنند حتی میتوان همایش هایی برای آن در نظر گرفت و هر ساختمان به ساختمان دیگر دسترسی کاملی دارید و میتوان براحتی تمامی فضا های ساختمان های پروژه طراحی مجموعه فرهنگی هنری را بازدید کرد.

پلان امفی تئاتر

ورودی اصلی آن در قسمت شمالی بنا شده است، که در پروژه طراحی مجموعه فرهنگی هنری مشرف به ساختمان ورودی می باشد و بعد از ورودی به لابی بسیار بزرگی که میتوان تمامی مراجعه کنندگان را در خود جای دهد و محلی برای انتظار و استراحت ایجاد کرده است، معمار بنا در قسمت لابی بدلیل ازدحام جمعیت در طبقه فوقانی پله های برقی ، آسانسور و راه پله طراحی کرده است. ورودی سالن تائتر در جلوتر از لابی قرار دارد که صندلی ها بصورت مرتب کنار هم چیده شده است. در کنار هر ردیف از صندلی ها یک خروجی تهویه شده است.سن قسمت اصلی آمفی تائتر که با پله هایی در قسمت بالا قرار دارد و پشت آن اتاق های خدمات سن میباشد، که شامل دستشویی آقایان و بانوان، اتاق های تعویض لباس، اتاق های گریم، انبار، استراحت بازیگران  میباشد.در این پروژه معماری طبقه فوقانی دارای یک آشپز خانه کوچک و محل های استراحت برای تماشاچیان میباشد.

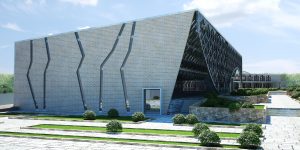

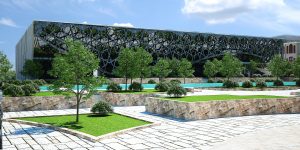

محل قرار گیری آن در این پروژه معماری در قسمت غربی سایت می باشد، چون برای آمفی تاتر تاثیر نور چندانی لازم نیست به همین خاطر آن را در قسمت غربی بنا کرده اند که فقط 1 جهت یا بعد آن که رو به شرق میباشد نور را دریافت میکند و در جناح دیگر با نما هایی شیاردار نور کمی را به داخل هدایت کرده اند ، سقف آن شیب ملایمی به سمت غرب دارد که برای دفع باران برف و همچنین زیبایی و جنبه عملکردی مورد استفاده قرار میگیرد.نمای روی جنوب در این پروژه مجتمع فرهنگی معماری با شیشه کار شده است، که با استفاده از یک پوسته که با اشکال هندسی ساخته شده است، توانسته که حداقل نور کافی را دریافت کند و زیبای خاصی به نماد داده است.

 ساختمان فرهنگی

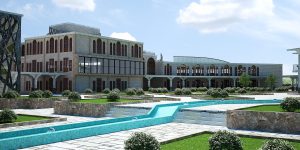

در قسمت غربی و بالاتر از آمفی تئاتر قرار دارد، بدنه اصلی ان کلا با آجر کاری ، نماکاری شده است و تقریبا میشود گفت که سبکی ایرانی با پنجره های قوس دار و  چوبی و حتی در قسمت هایی از نما از شیشه هایی به سبک مدرن استفاده کرده است. در قسمت هایی از حجم ، همکف وجود ندارد و آن را هم با ستون پر کرده اند در بدنه برای بالا رفتن به طبقات فوقانی از راه پله استفاده کرده است. خود این ساختمان به دو قسمت تقسیم میشود که در وسط آن یک حیاط میانی وجود دارد که اندرونی بودن را نشان میدهد برای ارتباط این ساختمان طراح از پل استفاده کرده است که توسط ستون های پایدار شده است. خود ساختمان فرهنگی 3 طبقه میباشد که طبقه آخر آن میتوانید از سقف نور دریافت کنید و نیم طبقه هایی را هم در بالاتر شامل میشود.

 پلان رستوران

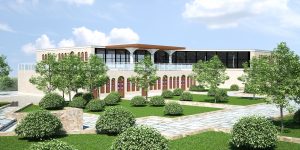

بدنه ساختمان رستوران هم آجرکاری شده است و طراح پنجره های دوره گزشته و مدرن را با هم مچ کرده است و در دل بنا جای داده است و قسمت غربی آن کنسول بیرون آمده برای سرف غذا ودید مناسب استفاده میشود و درقسمت جنوبی ، قوسی از ساختمان طبقه اول بیرون آماده است که با ستون نگه داشته شده است و صرفا هدف معمار در این پروژه برای دریافت نور میباشد. همپنین پنحره سرتا سری برای دریافت نور که همین قسمت ها میتواند موجب دریافت تایش نور خورشید بر اساس تامین کننده فضا در هر موقعیت باشد.

رستوران در این پروژه معماری دارای یک ورودی که بعد از آن به پیش ورودی ساختمان که نقش تغیین کننده راه های ارتباطی میباشد و دارای 2 سالن بزرگ در طبقه همکف برای اجرای مراسمات میباشد. و اتاق های نظارت دفتر دستشویی آسانسور و راه پله و کافی نت همگی در طبقه همکف تعبیه شده اند.

پلان طبقه اول

بخش اصلی رستوران یعنی سالن که غذا خوری در این طبقه وجود دارد که بسته به نور خورشید طراحی گردیده است که مراجعه کننده با کمال آرامش بتواند اوقات فراغت خود را به غذا خوردن مشغول شود، آشپزخانه بزرگ برای سرو غذاها ، انبار ها ، سرویس ها ، سردخانه و فضای چسیبده به این ها که همچنان میتوان گفت آسانسور ها میباشد که همگی در قسمت شرقی ساختمان قرار گرفته اند.

ساخمان کلیسا

با طراحی فوق العاده ب گونه ای که دور تا دور کلیسا را کنسول های تشکیل میدهند که در قدیم به آن ها ایوان گفته میشد و این ستون ها بصورت متعدد استوار شده اند که در وسط سقف آن گنبدی قرار گرفته است که در طراحی آن از اشکال هندسی اسلامی استفاده شده است. و نور گیر خوبی میتواند باشد.

پلان کلیسا

پلان آن از ترکیب مربع و تسطیل تشکیل شده است که قسمت جنوبی آن را فضا های خدماتی و قسمت غربی آن را سالن بزرگ با ستون های متعددی تشکیل داده است و فضا های آن شامل سرویس های بهداشتی آقایان و بانوان و راه پله ها و وضوخانه آقایان و بانوان و طبقه بالا کل سالن میباشد و با فضایی مربعی شکل برای دعا طراحی شده است.
