پروژه معماری آشیانه هواپیما
120,000 تومان
پروژه معماری آشیانه هواپیما عنوان پست امروز فروشگاه معماری وب سایت نوین آرچ می باشد این پروژه با تمامی مدارک طراحی در فروشگاه معماری وب سایت نوین آرچ در دسترس دانشجویان قرار گرفته است این پروژه در زمینی با مساحت ۱۸۰۰ متر مربع طراحی شده است همچنین این پروژه شامل فضاهای خدماتی جهت سرویس و نگهداری هواپیما می باشد
مدارک موجود در این پروژه معماری
- پلان فنی

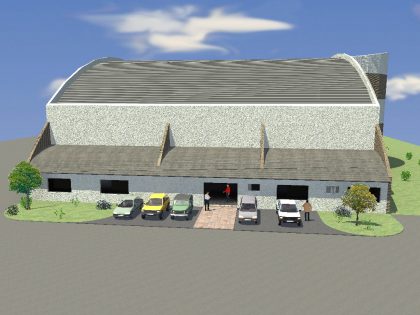

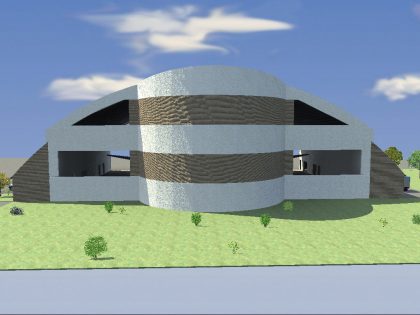

- نما با استفاده از نرم افزار اسکچاپ

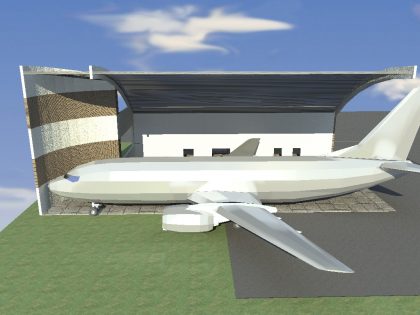

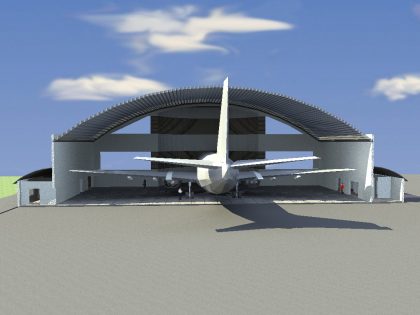

- برش با استفاده از نرم افزار اسکچاپ

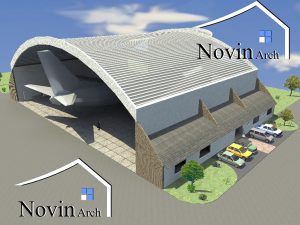

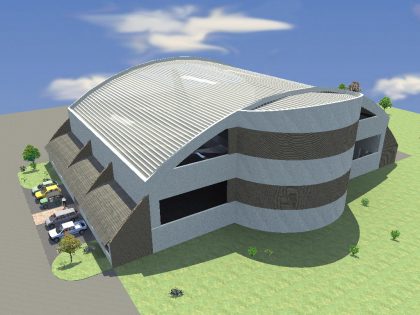

- رندر های با کیفیت از پروژه
پلان معماری پروژه
پروژه معماری آشیانه هواپیما عنوان پست امروز فروشگاه معماری وب سایت نوین آرچ می باشد این پروژه با تمامی مدارک طراحی در فروشگاه معماری وب سایت نوین آرچ در دسترس دانشجویان قرار گرفته است این پروژه در زمینی با مساحت ۱۸۰۰ متر مربع طراحی شده است همچنین این پروژه شامل فضاهای خدماتی جهت سرویس و نگهداری هواپیما می باشد
مدارک موجود در این پروژه معماری
- پلان فنی
- نما با استفاده از نرم افزار اسکچاپ
- برش با استفاده از نرم افزار اسکچاپ
- رندر های با کیفیت از پروژه
پلان معماری پروژه
پلانهای پروژه معماری آشیانه هواپیما
جایگاه اصلی هواپیما که در واقع اصلی ترین قسمت پلان آشیانه هواپیما میباشند با مساحت حدود ۱۵۰۰ متر مربع طراحی و در نظر گرفته شده است و در اطراف آن غذا های خدماتی نیز در نظر گرفته شده است مابقی فضای باقیمانده از مساحت پلان به فضای خدماتی از جمله امحای زباله اتاق کنترل اتاق نظافت واحد خدمات کنترل نگهبانی فضای نظافت و بیش جهت نظافت شخصی دفتر اداری فضای انتظار و پذیرش آرشیو سالن غذاخوری اختصاص داده شده است در محوطه این پروژه چند واحد پارکینگ در نظر گرفته شده است که جهت پارکینگ ماشین های اداری و ماشین های سرویس رسانی به هواپیما می باشد
نکات مهم در طراحی آشیانه هواپیما
از نکات مهم در طراحی آشیانه هواپیمابه نکاتی از جمله اینکه آشیانه چه هواپیماییمی خواهد باشد باید توجه کرد و این مسئله از مهمترین و در واقع از نکات اولیه و کلیدی در طراحی یک لانه هواپیما می باشد آشیانه هواپیما بستگی به نوع استفاده و کاربری آن دارد مثلاً اینکه محل استقرار چه نوع هواپیمایی میباشد یک هواپیمای نظامی یا یک هواپیمای غیرنظامی در مرحله بعد که مشخص خواهد شد آشیانه چه نوع هواپیماییمی خواهد طراحی شود فضاهای خدماتی و همجواری آشیانه هواپیما نیز طراحی خواهد شد مسئله ای دیگر که در این نوع طراحی ها مهم است اینکه چه فضاهای خدماتی مورد نیاز است چه تعداد پارکینگ برای آشیانه هواپیما نیاز است
اهمیت تعمیر ونگه داری هواپیما
تعمیرات و نگهداری هواپیما بسیار قاعده مند است. مجوز های پرواز مختلفی در سراسر جهان وجود دارند بازرسی های تعمیرات و نگهداری هواپیما بازرسی های دوره ای هستند که باید بر روی هواپیما ها بعد از یک بازه زمانی مشخص یا یک مدت استفاده معین از هواپیما صورت پذیرد.مطابق استاندارد FAA هر اپراتور یک برنامه تعمیرات و نگهداری پیوسته مطابق با مشخصه های عملکردی خود فراهم می آورد. این برنامه شامل بازرسی های معمولی و جزئی می باشد. بازرسی هایی که در این برنامه تعمیرات و نگهداری صورت می پذیرند عموماً به چهار شکل انجام می پذیرند
اهمیت طراحی سازه آشیانه هواپیما
تجهیزات نظامی امروز یکی از مشخصه های مهم قدرت نظامی یک کشور می باشد بنابراین نگهداری از این قدرت های نظامی و تجهیزات آن امری ضروری می باشد نتایج تحقیقات گذشته بر روی آشیانه های هواپیما عمدتاً در بارهای استاتیکی بوده و در زمینه اثر بارهای خاص مانند انفجار تحقیقاتی ناچیزی انجام شده است با توجه به انجام حملات تروریستی لازم است این ابعاد از طراحی آشیانههای هواپیما مدنظر قرار بگیرند یکی از این موارد آن است که توجه به سازه آشیانه و همچنین سقف آن با توجه به آشیانه و اینکه چه نوع سازه های جوابگوی بار را دارند اهمیت خاصی در طراحی و اجرای آشیانههای هواپیما دارد.
پروژه معماری آشیانه هواپیما
مقدمه: معماری در خدمت اوج مهندسی
طراحی آشیانه هواپیما (Aircraft Hangar) یکی از خالصترین نمونههای “معماری سازهمحور” است. در این پروژه، عملکرد بر فرم سیطره دارد و چالش اصلی، نه پیچیدگیهای برنامه فیزیکی، بلکه غلبه بر قوانین فیزیک برای پوشاندن یک دهانه عظیم بدون ستون است. آشیانه هواپیما، تجلی قدرت سازه و نمادی از توانایی بشر برای خلق فضاهایی با مقیاس فوق انسانی است. این پروژه، یک تمرین مهندسی دقیق در لباسی از معماری صنعتی است.
۱. کانسپت و ایده راهبردی کانسپت اصلی در طراحی آشیانه، “حداکثر فضا، حداقل سازه” است. تمام تلاش طراحان بر این است که با بهینهترین و سبکترین سازه ممکن، وسیعترین فضای بدون مانع را برای جایگیری و تعمیر و نگهداری هواپیماها فراهم کنند. ایده طراحی میتواند بر “صداقت سازهای” (Structural Honesty) استوار باشد؛ به این معنا که سیستم سازهای سقف، بدون هیچگونه پوشش اضافی، به عنوان عنصر اصلی زیباییشناسی معماری به نمایش گذاشته شود.
۲. تحلیل فضایی و برنامه فیزیکی
برنامه فیزیکی آشیانه نسبتاً ساده و کاملاً عملکردی است:
- فضای اصلی آشیانه (Hangar Bay): این فضا که بیش از ۹۰٪ مساحت را به خود اختصاص میدهد، یک حجم عظیم و یکپارچه برای پارک کردن و کار بر روی هواپیماهاست. ارتفاع این فضا باید به اندازهای باشد که دم هواپیما به راحتی در آن جای گیرد.
- فضاهای پشتیبانی و کارگاهی (Support & Workshop): این فضاها معمولاً در یک یا دو طبقه در کنارهها یا انتهای آشیانه سازماندهی میشوند و شامل موارد زیر هستند:
- کارگاههای تخصصی (موتور، اویونیک، ورقکاری)
- انبار قطعات یدکی
- دفاتر فنی و مهندسی
- اتاقهای استراحت و رختکن کارکنان
- فضاهای خدماتی: شامل تأسیسات مکانیکی و الکتریکی، و سیستمهای پیشرفته اطفاء حریق.
۳. سازه: قلب تپنده پروژه
چالش اصلی و تمام جذابیت این پروژه در طراحی سازه سقف آن نهفته است. انواع سیستمهای سازهای رایج برای پوشش دهانههای بسیار بزرگ (معمولاً بیش از ۱۰۰ متر) عبارتند از:
- سازههای خرپایی (Truss Structures): استفاده از خرپاهای فضایی (Space Frame) یا خرپاهای صفحهای عمیق، یکی از متداولترین روشها برای پوشاندن دهانههای بزرگ است.
- سازههای قابی (Frame Structures): قابهای فولادی با تیرهای بسیار بلند و ستونهای کناری.
- سازههای پوستهای و قوسی (Shell & Arch Structures): استفاده از فرمهای قوسی برای انتقال بهینه بار به تکیهگاهها.
- سازههای کششی و کابلی (Tensile & Cable Structures): در این سیستمهای مدرن، سقف توسط کابلهای کششی که به ستونهای بلند یا دکلها متصل هستند، معلق نگه داشته میشود. این روش، سبکترین سازهها را نتیجه میدهد.
۴. درب آشیانه: یک چالش مهندسی مجزا
درب آشیانه خود یک پروژه مهندسی پیچیده است. این درب باید کل عرض آشیانه را پوشش دهد و در برابر بارهای عظیم باد مقاوم باشد. انواع دربها شامل:
- دربهای کشویی چندلته (Multi-Leaf Sliding Doors): که روی ریلهای زمینی حرکت میکنند.
- دربهای عمودبازشو (Vertical Lift Doors): که به صورت یکپارچه یا قطعهقطعه به سمت بالا حرکت میکنند.
۵. جزئیات فنی و تأسیساتی
- کفسازی: کف آشیانه باید از بتن بسیار مقاوم با پوشش اپوکسی ساخته شود تا در برابر وزن هواپیما و ریختن مواد شیمیایی مانند سوخت و روغن مقاوم باشد.
- روشنایی: تأمین روشنایی یکنواخت و بدون سایه در چنین فضای عظیمی یک چالش است. معمولاً از پروژکتورهای قدرتمند صنعتی که از سقف آویزان هستند، استفاده میشود.
- اطفاء حریق: به دلیل وجود مواد اشتعالزا، آشیانهها مجهز به پیشرفتهترین سیستمهای اطفاء حریق هستند که معمولاً از فوم (Foam) پرحجم برای پوشاندن سریع کل فضا استفاده میکنند.
۶. جمعبندی: ارزشهای آموزشی پروژه
پروژه طراحی آشیانه هواپیما، یک فرصت بینظیر برای دانشجویان معماری است تا به صورت عمیق با مباحث “سازه در معماری” درگیر شوند. این طرح به دانشجو میآموزد که چگونه فرم معماری میتواند تابعی خالص از عملکرد و سازه باشد. این پروژه، تمرینی عالی برای درک رفتار سازههای دهانه بزرگ، بهینهسازی مصرف مصالح و توجه به جزئیات فنی و صنعتی در طراحی است.
پروژه کامل معماری آشیانه هواپیما
آشیانههای هواپیما (Hangar)، بناهایی با عملکرد منحصربهفرد و مقیاسی عظیم هستند که چالشهای مهندسی و معماری فوقالعادهای را پیش روی طراحان قرار میدهند. وظیفه اصلی این سازهها، فراهم کردن سرپناهی امن و کارآمد برای نگهداری، تعمیر و بازرسی هواپیماهاست. چالش اصلی در این پروژه، پوشش یک دهانه بسیار بزرگ (اغلب بیش از ۱۰۰ متر) بدون هیچ ستون میانی و طراحی درهای غولپیکری است که امکان ورود و خروج بزرگترین هواپیماها را فراهم کند. این پروژه، یک کلاس درس پیشرفته در زمینه طراحی سازههای دهانه بزرگ و معماری صنعتی است.
اصول و چالشهای طراحی آشیانه هواپیما
طراحی یک آشیانه موفق حول محور دو موضوع اصلی شکل میگیرد: سازه و عملکرد.
- سازه، قهرمان اصلی پروژه: بدون شک، مهمترین بخش طراحی یک آشیانه، سیستم سازهای سقف آن است. برای پوشش دهانههای عظیم، از سیستمهای سازهای پیشرفته استفاده میشود:
- خرپاهای فولادی (Steel Trusses): رایجترین و اقتصادیترین راهکار برای دهانههای بسیار بزرگ.
- سازههای فضاکار (Space Frames): سیستمهای سهبعدی متشکل از اعضای کششی و فشاری که وزن سبکی دارند و میتوانند فرمهای پیچیدهتری ایجاد کنند.
- سازههای قوسی یا کابلی: برای دستیابی به فرمهای معماری خاص و دهانههای استثنایی.
- سازه آشیانه باید علاوه بر وزن خود، بارهای ناشی از باد، برف و تجهیزات تاسیساتی آویزان از سقف را نیز تحمل کند.
- درهای غولپیکر: درهای آشیانه خود یک پروژه مهندسی مجزا هستند. این درها باید کاملاً در برابر باد مقاوم بوده و به راحتی باز و بسته شوند. انواع مختلفی دارند، از جمله درهای کشویی چندلنگه، درهای عمودی بالارونده (Megalift Doors) و درهای پارچهای.
- عملکرد و ایمنی: کف آشیانه باید فوقالعاده مقاوم، مسطح و مقاوم در برابر مواد شیمیایی باشد. سیستمهای تهویه بسیار قوی برای خروج گازهای سمی، سیستمهای پیشرفته اطفاء حریق (Foam Deluge Systems) و نورپردازی کافی و بدون سایه برای انجام تعمیرات دقیق، از الزامات عملکردی و ایمنی هستند.
- فضاهای پشتیبانی: یک آشیانه علاوه بر فضای اصلی، نیازمند کارگاههای تخصصی، انبار قطعات، دفاتر فنی-مهندسی و فضاهای رفاهی برای کارکنان است که باید در جوار فضای اصلی و با دسترسی مناسب طراحی شوند.
محتویات این پروژه تخصصی
این مجموعه دانلودی، مدارک فنی کامل برای یک پروژه آشیانه هواپیما را شامل میشود:
- فایلهای اتوکد (DWG): پلان دقیق آشیانه با جانمایی هواپیما، پلان فضاهای جانبی و کارگاهها، نماها، و مهمتر از همه، مقاطع سازهای بسیار دقیق که جزئیات سیستم خرپای سقف و اتصالات آن را نمایش میدهند.
- جزئیات درهای آشیانه: دیتیلها و مقاطع مربوط به طراحی و عملکرد درهای غولپیکر.
- مدل سهبعدی و رندرها: فایل سهبعدی که مقیاس و عظمت سازه را به خوبی نشان میدهد، به همراه رندرهایی از فضای داخلی و نمای خارجی.
این پروژه یک منبع استثنایی برای دانشجویانی است که به دنبال یک چالش طراحی واقعی در مقیاس صنعتی و سازهای هستند و میخواهند دانش فنی خود را در زمینه سازههای دهانه بزرگ به سطح بالاتری ارتقا دهند.
پیشنهاد ویژه:
شما می توانید برای سفارش پایان نامه و پروپوزال در مقطع کارشناسی و کارشناسی ارشد به وب سایت معماری نوین پروژه مراجعه نمایید
