دانلود پروژه معرفی سیستم های تهویه مطبوع (تاسیسات ساختمانی)

پروژه معرفی سیستم های تهویه مطبوع توسط ماده مبرد لوله های گرمایی و ترموسيفون ها پروژه ای کامل در 23 صفحه به صورت فایل Word توسط وب سایت و فروشگاه معماری نوین آرچ برای شما آماده و ارائه شده است. در این پروژه تاسیسات، تهویه مطبوع توسط مبرد لوله های گرمایی و ترموسیفون ها به طور کامل مورد بررسی قرار گرفته و شما با با این سیستم آشنا کرده ایم. در ادامه به معرفی کامل پروژه معرفی سیستم های تهویه مطبوع خواهیم پرداخت…

فهرست مطالب پروژه معرفی سیستم های تهویه مطبوع:

• لوله هاي گرمايي و ترموسيفون ها
• كاربردهاي نمونه‌اي
•  لوله‌هاي گرمايي در كاربردهاي صنعتي كه در زير مي‌آيند به كار برده مي‌شوند
• a) فرآيند براي گرمايش محيط
• b) فرآيند به فرآيند
• c) كاربردهاي HVAC
•  سرمايش
•  گرمايش
• شماي كلي ترموسیفون
• شماي كلي لوله گرمايي
• مزاياي عمومي لوله هاي گرمايي
• محدوديتهاي کاربرد لوله هاي گرمايي
• کاربردلوله هاي گرمايي در كامپيوترها
• لوله های حرارتی دیناترون
• ویژگی ها
• مکانیسم

خلاصه ای از پروژه معرفی سیستم های تهویه مطبوع:

لوله هاي گرمايي و ترموسيفون ها

لوله گرمايي وسيله اي است براي انتقال حرارت که امروزه استفاده از آن کاملا تجاري شده است اين وسيله بيشتر به صورت وسيله بازيافت انرژي حرارتي اتلافي مطرح شده است به اين دليل که داراي بازده بالا و حجم کمي بوده و نيز ايجاد آلودگي هم نمي کند . لوله گرمايي از بعضي جهات شبيه به ترموسيفون مي باشد و پرداختن به چگونگي کارکرد اين دستگاه قبل از بحث در مورد لوله گرمايي مفيد خواهد بود. مقدار کمي آب داخل لوله قرار داده مي شود. سپس لوله از هوا تخليه شده و دو سر آن آب بندي مي گردد. قسمت پائين لوله گرم مي شود که اين عمل باعث تبخير آب موجود در لوله مي گردد و سپس اين بخار به قسمت سرد لوله انتقال مي يابد و در آنجا به مايع تبديل مي شود . اين مايع حاصل از ميعان به قسمت گرم لوله باز مي گردد که اين بازگشت توسط نيروي جاذبه صورت مي گيرد.

كاربردهاي نمونه‌اي

 لوله‌هاي گرمايي در كاربردهاي صنعتي كه در زير مي‌آيند به كار برده مي‌شوند:

1. a) فرآيند براي گرمايش محيط: لوله‌ي گرمايي، انرژي حرارتي از خروجي فرآيند را براي گرمايش تأسيسات انتقال مي‌دهد. اگر هم لازم باشد هواي گرم شده نيز با آن مخلوط مي‌گردد. نياز به تجهيزات گرمايشي اضافي به منظور گرمايش شديداً كاهش مي‌يابد با از بين مي رود.
2. b) فرآيند به فرآيند: مبدل‌هاي حرارتي لوله‌هاي گرمايي انرژي گرمايي اتلافي حاصل از اگزوز فرآيند را بازيافت مي‌كند و اين انرژي را به هواي ورودي فرآيند منتقل مي‌كند. هواي ورودي نيز گرم شده و براي ممان فرآيند/ ديگر فرآيندهاي قابل استفاده مي‌شود و مصرف انرژي فرآيند را نيز كاهش مي‌دهد.
3. c) كاربردهاي HVAC

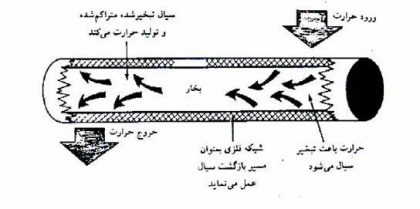

شمای کلی ترموسیفون

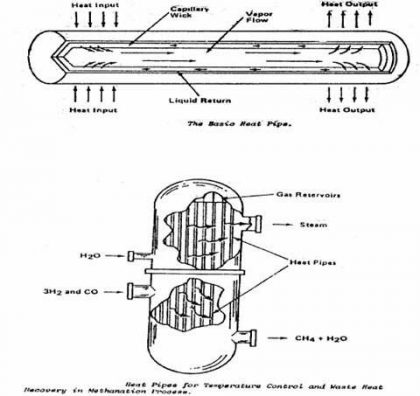

شماي كلي لوله گرمايي

سرمایش:

سرمايش: مبدل‌هاي گرمايي لوله حرارتي تأسيسات را در تابستان خنك مي‌كند و در نتيجه نياز به سرما سازي را كاهش مي‌دهد، جدا از اينكه باعث صرفه جويي عمليات در سيستم خنك سازي مي‌شود. انرژي گرمايي از خروجي خنك سيستم بازيافت شده و به منبع هواي گرم منتقل مي‌گردد.

گرمایش:

 گرمايش: فرآيند بالا در فصل زمستان بر عكس مي‌شود تا هواي ورودي را گرم كند. ديگر كاربردهاي لوله‌هاي حرارتي در صنعت عبارتند از:

• پيش گرمايش هواي احتراقي جوشاننده
• بازيافت گرماي اتلافي از كوره‌ها
• باز گرمايش هواي تازه براي خنك كن‌هاي هواي داغ
• باز يافت گرماي اتلافي از تجهيزات بوزدايي كاتاليزوري
• استفاده‌ي مجدد از گرماي اتلافي كوره به عنوان منبع حرارتي براي ديگر كورها
• خنك سازي اتاقي‌هاي بسته با هواي بيرون
• پيش گرمايش خوراك آب بويلر با بازيافت حرارت اتلافي از گازهاي خروجي در لوله‌هاي گرمايي.
• اجاق‌هاي خشك كننده، پخت و عمل آورنده.
• احياي جريان اتلافي
• كوره‌هاي آجر نسوز( بازيافت ثانويه)
• كوره‌هاي باز گرداننده(بازيافت ثانويه)
• سيستم‌هاي گرمايش، تهويه و خنك سازي هوا

معرفی سیستم های تهویه مطبوع (تاسیسات ساختمانی)

در دنیای مدرن، ایجاد شرایط آسایش در فضاهای داخلی ساختمان‌ها از یک گزینه لوکس به یک ضرورت اساسی تبدیل شده است. سیستم‌های تهویه مطبوع که به اختصار HVAC (Heating, Ventilation, and Air Conditioning) نامیده می‌شوند، مجموعه‌ای یکپارچه از تجهیزات و فناوری‌ها هستند که وظیفه کنترل دما، رطوبت، کیفیت و جریان هوا را در یک ساختمان بر عهده دارند. این سیستم‌ها نه تنها مسئول تأمین آسایش حرارتی ساکنین در فصول گرم و سرد سال هستند، بلکه با فیلتر کردن آلاینده‌ها و تأمین هوای تازه، نقشی حیاتی در حفظ سلامت افراد و افزایش کیفیت هوای داخل (IAQ) ایفا می‌کنند. آشنایی با انواع و عملکرد این سیستم‌ها برای دانشجویان معماری و مهندسی امری ضروری است.

اجزای اصلی یک سیستم تهویه مطبوع یک سیستم HVAC به طور کلی از سه بخش اصلی تشکیل شده است:

1. گرمایش (Heating): شامل تجهیزاتی برای تولید گرما مانند پکیج، بویلر (دیگ بخار یا آب گرم) و کوره هوای گرم (Furnace). این حرارت سپس از طریق واسطه‌هایی مانند آب گرم (در رادیاتورها و گرمایش از کف)، بخار یا هوای گرم به فضاهای مختلف منتقل می‌شود.
2. تهویه (Ventilation): فرآیند جابجایی و جایگزینی هوای داخل با هوای تازه بیرون است. این کار می‌تواند به صورت طبیعی (از طریق پنجره‌ها) یا مکانیکی (با استفاده از فن‌ها و هواسازها) انجام شود. تهویه برای حذف آلاینده‌ها، کنترل رطوبت و تأمین اکسیژن ضروری است.
3. تهویه مطبوع یا تهویه هوا (Air Conditioning): که اغلب به معنای سرمایش به کار می‌رود، فرآیند خنک‌سازی و رطوبت‌زدایی از هواست. این کار معمولاً از طریق یک سیکل تبرید تراکمی (مشابه یخچال) در تجهیزاتی مانند کولرهای گازی (اسپلیت) و چیلرها انجام می‌شود.

انواع متداول سیستم‌های تهویه مطبوع

انتخاب سیستم HVAC مناسب به عوامل متعددی از جمله ابعاد و کاربری ساختمان، شرایط اقلیمی، بودجه اولیه و هزینه‌های بهره‌برداری بستگی دارد. برخی از متداول‌ترین سیستم‌ها عبارتند از:

1. سیستم‌های مجزا (Split Systems): این سیستم‌ها که در بسیاری از واحدهای مسکونی و تجاری کوچک به کار می‌روند، دارای یک یونیت خارجی (شامل کمپرسور و کندانسور) و یک یا چند یونیت داخلی (اواپراتور و فن) هستند. کولرهای گازی دیواری نمونه بارز این سیستم‌ها هستند که قابلیت سرمایش و در برخی مدل‌ها، گرمایش (با استفاده از پمپ حرارتی) را دارند.
2. سیستم‌های یکپارچه مرکزی (Central HVAC Systems): این سیستم‌ها برای ساختمان‌های بزرگ‌تر طراحی شده‌اند و تمام تجهیزات در یک نقطه (مانند موتورخانه یا پشت‌بام) متمرکز شده‌اند. هوای مطبوع (سرد یا گرم) از طریق شبکه‌ای از کانال‌ها (Ducts) در سراسر ساختمان توزیع می‌شود.
   • سیستم تمام‌هوا (All-Air Systems): در این سیستم، دستگاهی به نام هواساز (AHU) یا روفتاپ پکیج (RTU)، هوا را سرد یا گرم کرده و پس از فیلتر کردن، از طریق کانال‌کشی به فضاها می‌رساند. این سیستم کنترل دقیقی بر کیفیت هوا دارد.
   • سیستم تمام‌آب (All-Water Systems): در این روش، یک چیلر در موتورخانه آب را سرد می‌کند و یک بویلر آب را گرم می‌کند. این آب سرد یا گرم از طریق لوله‌کشی به واحدهای داخلی به نام فن‌کوئل (Fan-Coil Unit) در هر فضا فرستاده می‌شود. فن‌کوئل با دمیدن هوا از روی کویل‌های آب سرد یا گرم، دمای محیط را تنظیم می‌کند. این سیستم برای ساختمان‌هایی با فضاهای متعدد و نیازهای دمایی متفاوت، بسیار مناسب است.
3. سیستم جریان مبرد متغیر (VRF/VRV): این سیستم یکی از پیشرفته‌ترین و بهینه‌ترین فناوری‌های HVAC است. در سیستم VRF، یک یونیت خارجی به چندین یونیت داخلی با ظرفیت‌های مختلف متصل می‌شود. این سیستم می‌تواند با تغییر هوشمندانه میزان جریان مبرد (گاز فریون) به هر یونیت داخلی، به طور همزمان در یک فضا سرمایش و در فضای دیگر گرمایش ایجاد کند. این ویژگی و مصرف انرژی پایین، آن را برای هتل‌ها، بیمارستان‌ها و ساختمان‌های اداری مدرن ایده‌آل ساخته است.

ملاحظات معماری در طراحی HVAC

طراحی سیستم تهویه مطبوع باید از مراحل اولیه طراحی معماری مد نظر قرار گیرد. معمار باید فضاهای لازم برای تجهیزات مکانیکی (موتورخانه)، مسیرهای عبور کانال‌ها و لوله‌ها (شفت‌های تأسیساتی)، محل قرارگیری یونیت‌های خارجی (به دور از دید و با امکان جریان هوای کافی) و دریچه‌های ورودی و خروجی هوا را پیش‌بینی کند. ادغام هوشمندانه تأسیسات در طراحی معماری، از اختلال در زیبایی‌شناسی و کارایی فضا جلوگیری می‌کند.

نتیجه‌گیری

سیستم‌های تهویه مطبوع، شریان‌های حیاتی یک ساختمان مدرن هستند که آسایش، سلامت و بهره‌وری ساکنین را تضمین می‌کنند. درک اصول کارکرد، مزایا و معایب هر سیستم به معماران و مهندسان این امکان را می‌دهد که متناسب با هر پروژه، بهینه‌ترین، کارآمدترین و پایدارترین راه‌حل را انتخاب کنند. با پیشرفت تکنولوژی، تمرکز این سیستم‌ها بیش از پیش به سمت کاهش مصرف انرژی، استفاده از مبردهای دوستدار محیط زیست و کنترل هوشمند برای ارائه آسایش شخصی‌سازی‌شده در حرکت است.
