پاورپوینت اجرای جزئیات ساختمانهای بتنی در 109 اسلاید به بررسی تمامی جزئیات مربوط به ساختمانهای بتنی و همچنین نحوه اجرای آن با ارائه جزئیات و تصاویر می پردازد.که بصورت کامل در اختیار شما دانشجویان قرار گرفته است.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد.پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• مقدمه
• آشنایی با اجزاء تشکیل دهنده ساختمانهای بتنی
• انواع فونداسیونهای بتنی
• شناژهای بتنی

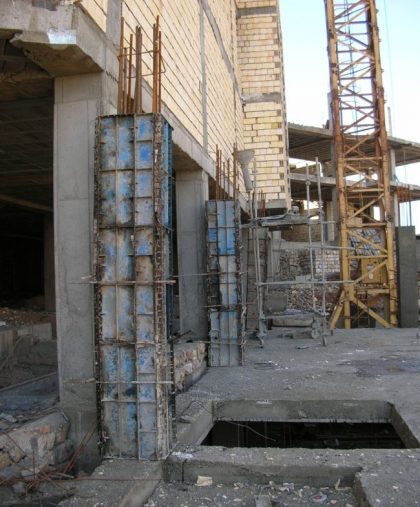

• ستون های بتنی
•  سقفها ی بتنی

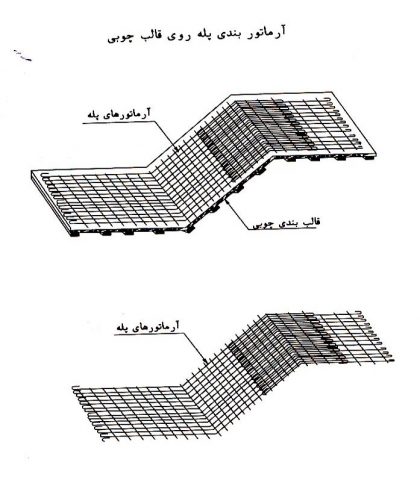

• پله بتنی

شناژ

متن پاورپوینت اجرای جزئیات ساختمانهای بتنی

برای دستیابی به بهترین طرح بهسازی و مقاوم سازی ساختما نهای بتنی باید به نحوی اقدام کرد که سطح عملکرد مناسب که در هدف طرح تعیین شده است  تامین گردد . از این رو باید زیر بنای تمام گام های مربوط به فرآیند بهسازی و مقاو مسازی لرز ه ای به خوبی درک و شناخته شود . صنعت ساختمان نقشي بنيادي در حفظ و حراست ثروت ملي كشور ها دارد. بخشي عمده از ثروت ملي در خود ساختمانها متبلور و مجسم مي شود. البته منظورم از ساختمان عام است و تمام  فضاهائي را كه انسان براي زيست، كار ، توليد ، توزيع ، ارتباطات و ارائه خدمات مي سازد ، شامل مي شود.

بتن پاورپوینت اجرای جزئیات ساختمانهای بتنی

مخلوطی از شن و ماسه و سیمان که در آب به صورت ماده روان در آمده  در قا لبهای مخصوص  ریخته می شود تدریجاً به شکل قالب در می آید و سفت می شود . آب مورد استفاده در بتن سازی حتما بایستی قابل آشامیدن باشد یا از منابع قابل قبول تهیه گردد چرا که آبهایی که در طبیعت یافت میشوند دارای املاح بوده و مقداری نمک یا عناصر ناخالص دیگری دارند که تاثیرات مستقیمی روی بتن خواهد داشت .

بتن ریزی

انواع فونداسیونهای بتنی

هدف اصلی از ساختن فونداسیونهای بتنی ایجاد یک پی مقاوم جهت انتقال کلیه بارها به زمین می باشد به طوری که فشار وارده به زمین تکیه گاه قابل قبول باشد و در آن هیچ گسیختگی حاصل نشود اگر خاک فونداسیون سازی ضعیف و دارای مقاومت کمی باشد لازم است فونداسیون های یکپارچه استفاده نمود . البته این نوع فونداسیونها در ساختمانهای بزرگ یا سنگین یا زمین های نرم که دارای مقاومت کمی هستند به کار می روند که به فونداسیونهای صفحه ای یا رادیال معروف هستند.

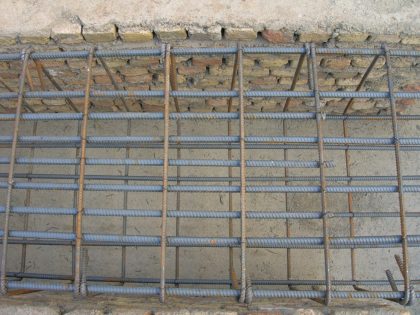

شنا ژهای بتنی

شنا ژ ها یا زنجیره بتنی در ساختمان وسیله ارتباطی بین فونداسیون ها به یکدیگر می با شند  که جهت جلو گیری از نشست های غیر یکنواخت و نیروهای اتفاقی مانند زلزله و باد اقدام به اجرای شنا  روی کرسی چینی می کنند . در واقع عبارتند از دیواری به صورت نوار که کلیه قسمت های ساختمان را به هم مربوط نموده و جنس ان معمولاً ترکیبی است از بتن و فولاد که به صورت مشبک و بافت فلزی می باشد

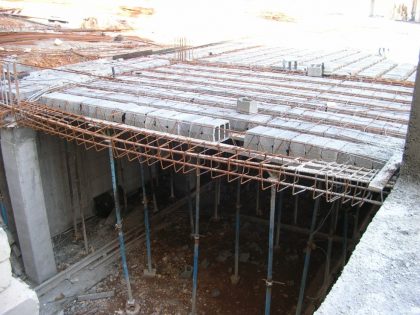

دال بتنی پاورپوینت اجرای جزئیات ساختمانهای بتنی

معمولا ً به سقف هایی که ضخامت آن نسبت به سقف های معمولی و تیرچه بلوک کمتر است دال گفته می شود. دال ممکن است بین تیرهای فرعی قرار گرفته و در یک جهت برای جذب عمل خمش آهن گذاری می گردد که آن را دال یک طرفه می نامند.این عمل در پلانهایی که دارای شکل نزدیک به مستطیل می باشند  مورد استفاده است. در این مورد بار سقف یا مستقیما ً به تیرهای اصلی و یا توسط کمکی به تیرهای اصلی منتقل می شود. در بعضی از پلانها که تبعیت از یک شکل مربع می باشد از دالهای دوطرفه استفاده می نماییم. در این حالت دال در دو جهت تحمل خمش نموده و آهن گذاری آن نیز در دو جهت انجام می گیرد.

اسکلت بتنی از نزدیک: راهنمای اجرایی جزئیات کلیدی ساختمان‌های بتنی

ساختمان‌های بتنی، بخش عمده‌ای از ساخت و ساز شهری ما را تشکیل می‌دهają. استحکام، دوام، مقاومت در برابر آتش و قابلیت شکل‌پذیری، بتن را به یکی از محبوب‌ترین مصالح ساختمانی در جهان تبدیل کرده است. با این حال، کیفیت و ایمنی یک سازه بتنی، بیش از آنکه به تئوری‌های روی کاغذ وابسته باشد، به اجرای دقیق و صحیح جزئیات در کارگاه وابسته است. کوچک‌ترین خطا در آرماتوربندی، قالب‌بندی یا بتن‌ریزی می‌تواند ایمنی کل ساختمان را به خطر اندازد. این پاورپوینت و مقاله به عنوان یک راهنمای بصری و فنی، به بررسی مهم‌ترین جزئیات اجرایی در ساختمان‌های بتنی می‌پردازد.

بخش اول: آرماتوربندی؛ اسکلت فولادی در دل بتن

بتن در برابر فشار بسیار مقاوم است، اما در برابر کشش ضعیف عمل می‌کند. میلگردهای فولادی (آرماتورها) برای جبران این ضعف به کار می‌روند. اجرای صحیح آرماتوربندی حیاتی است:

• خاموت‌ها (Stirrups): این آرماتورهای عرضی که در تیرها و ستون‌ها به دور آرماتورهای طولی پیچیده می‌شوند، نقشی کلیدی در مقاومت برشی و جلوگیری از کمانش آرماتورهای طولی در هنگام زلزله دارند. اجرای صحیح “قلاب” انتهای خاموت‌ها با زاویه ۱۳۵ درجه و رعایت فاصله استاندارد بین آن‌ها (که در نواحی نزدیک به تکیه‌گاه‌ها کمتر می‌شود) بسیار مهم است.
• طول مهاری و وصله (Anchorage & Lap Splice): میلگردها باید به اندازه کافی در بتن مهار شوند تا بتوانند نیروی خود را به بتن منتقل کنند. همچنین، در محل وصله کردن دو میلگرد به یکدیگر، باید طول همپوشانی کافی طبق نقشه رعایت شود تا اتصال به صورت یکپارچه عمل کند.
• پوشش بتنی (Concrete Cover): باید فاصله‌ای استاندارد بین سطح خارجی میلگرد و سطح قالب وجود داشته باشد. این پوشش بتنی از میلگردها در برابر خوردگی و آتش‌سوزی محافظت می‌کند. برای ایجاد این فاصله از قطعات پلاستیکی یا بتنی کوچکی به نام “اسپیسر” (فاصله‌نگهدار) استفاده می‌شود.

بخش دوم: قالب‌بندی؛ ظرف شکل‌دهنده بتن قالب‌ها، ظروفی موقتی هستند که بتن تازه و خمیری را تا زمان سخت شدن در شکل مورد نظر نگه می‌دارند.

• استحکام و پایداری: قالب‌ها باید آنقدر محکم باشند که فشار ناشی از وزن و ویبره بتن را بدون تغییر شکل یا شکم دادن تحمل کنند. استفاده از پشت‌بندها، جک‌ها و مهاربندی‌های کافی برای پایداری قالب‌ها ضروری است.
• درزبندی و صافی سطح: قالب‌ها باید به خوبی درزبندی شوند تا شیره بتن (که حاوی سیمان است) از درزها خارج نشود. این پدیده که “شن‌نما شدن” نام دارد، مقاومت بتن را به شدت کاهش می‌دهد. صافی سطح نهایی بتن پس از باز کردن قالب‌ها (بتن اکسپوز) به کیفیت سطح قالب بستگی دارد.
• روغن‌کاری قالب: قبل از بتن‌ریزی، سطح داخلی قالب‌ها با روغن مخصوصی آغشته می‌شود تا پس از سخت شدن بتن، قالب به راحتی از آن جدا شود.

بخش سوم: بتن‌ریزی و عمل‌آوری؛ تولد و مراقبت از بتن

این مرحله، اوج فرآیند ساخت یک عضو بتنی است.

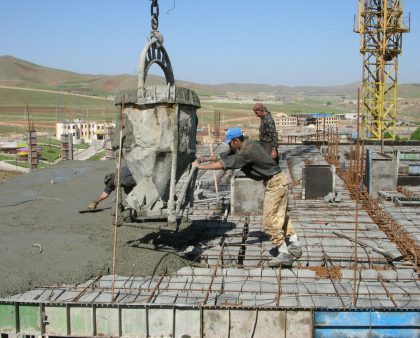

• حمل و ریختن بتن: بتن باید در سریع‌ترین زمان ممکن از محل ساخت (بچینگ) به کارگاه منتقل و ریخته شود تا کیفیت خود را از دست ندهد. هنگام ریختن بتن از ارتفاع، باید از وسایلی مانند “ناوه” یا “لوله ترمی” استفاده کرد تا اجزای آن از هم جدا نشوند (پدیده Segregation).
• تراکم و ویبره کردن: پس از ریختن بتن، باید آن را با استفاده از “ویبراتور” متراکم کرد تا تمام حباب‌های هوای محبوس از آن خارج شده و بتن به تمام گوشه‌های قالب و اطراف میلگردها نفوذ کند. این کار از ایجاد حفره و “کرمو شدن” بتن جلوگیری می‌کند.
• عمل‌آوری (Curing): بتن برای رسیدن به مقاومت نهایی خود به آب نیاز دارد. پس از بتن‌ریزی، باید سطح آن را برای چند روز (معمولاً ۷ روز) به طور مداوم مرطوب نگه داشت. این کار که عمل‌آوری نام دارد، از ترک خوردن بتن جلوگیری کرده و باعث افزایش چشمگیر مقاومت آن می‌شود.

نتیجه‌گیری

یک سازه بتنی ایمن و با دوام، حاصل هزاران جزئیات اجرایی کوچک اما مهم است. نظارت دقیق بر هر مرحله، از خم کردن یک میلگرد تا مرطوب نگه داشتن سطح بتن، تفاوت بین یک ساختمان استاندارد و یک سازه پرخطر را رقم می‌زند. برای یک مهندس یا معمار، درک عمیق این جزئیات و توانایی کنترل کیفیت آن‌ها در کارگاه، مهارتی حیاتی و غیرقابل جایگزین است.
