دانلود پروژه طراحی رصدخانه

پروژه طراحی رصدخانه دارای 2طبقه می باشد. که فرم و کانسپت اصلی آن از ترکیب مربع دایره و مثلث می باشد که هر کدام بسته به نوع فعالیت فضا بزرگ و کوچک میشود. این پروژه معماری دوره کارشناسی و حتی ارشد ارائه میشود می تواند یکی از موضوعات درس طراحی 3 باشد، وب سایت معماری نوین ارچ پروژه معماری تمامی دروس دانشگاهی را در فروشگاه معماری خود جای داده است.

‎مدارک موجود در پروژه طراحی رصدخانه

• تمامی مدارک فنی
• رندر های با کیفیت
• برش و نما

مدارک ترسیمی

• پلان طبقه همکف
• پلان طبقه اول

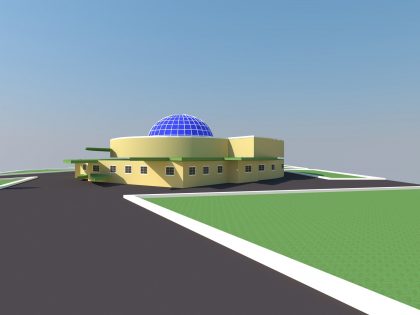

• نما به صورت رتدر

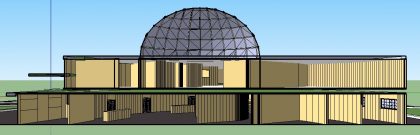

• برش به صورت رندر

پلان طبقات

ویژگی های پلان در پروژه طراحی رصدخانه

در پروژه طراحی رصدخانه مکان و موقعیت جغرافیایی بسیار مهم میباشد، که در چه مکان و موقعیتی قرار گرفته است و باید طراحی آن به نحوی باشد که بتواند تمام آسمان را رسد بکند و این وابسته به فکر و طرح معمار در پروژه طراحی رصدخانه میباشد و دسترسی به رصدخانه دارای امنیت خاصی می باشد که هر کسی نمیتواند وارد آن مکان شود و بدلیل تخصصی بودن آن دولتی محسوب میشود.در این پروژه معماری سعی شده است تا بصورت خیلی حرفه ای با در نظر گرفتن زیر فضا های رصدخانه و اقلیم و نور و… همه موارد را رعایت کرد.همچنین در طراحی این پروژه معماری توسط معماری همه سعی شده است که امنیت آن کاملا رعایت شود مثلا برای رعایت پدافند غیر عامل  معمار از رنگ بندی هایی استفاده کرده است تا از بالا امکان تشخیص مکان نباشد و نتوان آن را شناسایی کرد.

وقعیت و جهت ساختمان

اقلیم در پروژه طراحی رصدخانه تعیین کننده  نوع فرم ، موقعیت و جهت ساختمان میباشد یکی از مهم ترین عامل ها میباشد همچنین یکی از مواردی که هر معمار با تجربه باید در طراحی رصدخانه در نظر داشته باشد، موقعیت قرار گیری ان نسبت به ستاره ها میباشد، به این دلیل که ما نیاز داریم که دقیقا بتوانیم بیشترین زاویه دید را نسبت به آسمان داشته باشیم بخاطر همین یکی از علت هایی که بیشتر در کویر ها از رصدخانه استفاده میشود همین مورد میباشد.به علت چهار فصلی بودن ایران طراحی باید همیشه در سخت ترین شرایط انجام گیرد و معمار طرح همه شرایط و وضوابط را در نظر داشته باشید و همه ریز فضا های رصدخانه را رعایت کرده باشد.

طبقه همکف و طبقه اول

پلان رصدخانه دارای یک طبقه همکف و طبقه اول میباشد ورودی آن دارای پله های قوس دار و یک رمپ برای افراد معلول میباشد که شامل 3 ورودی که همه آن ها به لابی اصلی رصد خانه باز میشود و جلوتر به اتاق های امنیت و نگهبانی میرسیم و در مرکز رصدخانه دستگاه های رصد قرار گرفته اند که توسط نگبان ها امنیت ان برقرار است و راه پله دور آن را گرفته و میتوانید به وسیله آن به طبقات بالاتر راه یافت.

پشت راه پله اتاق های اداری و سالن جلسه قرار دارد دور تا دورمرکز ساختمان را اتاق ها تشکیل داده اند که هر یک سیرکولاسیون نوع خاص خود را به همراه دارند و مهم ترین بخش در این پروژه مرکز ساختمان است که تمامی اتاق های کنترل  و رصد در آن قرار گرفته است. هرکدام از آن ها بر اساس شیفت ساعتی برای اطلاع رسانی از حوادثی که ممکن است اتفاق بی افتد و برای اطلاع رسانی به معموم معمول شیفت های آن نزدیک میباشد.

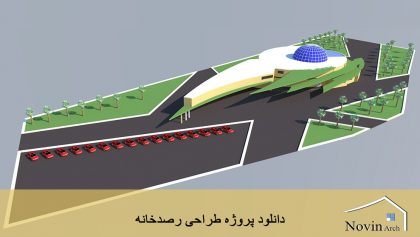

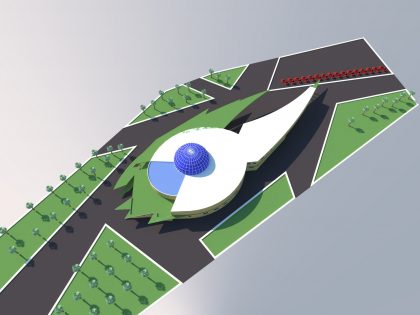

سایت پلان

معمولا در طراحی سایت پلان از فضا های سبز درختان استفاده میکنند که میتوانند بهترین فیلتر برای صداهای مزاحم و باد های مزاحم باشند همین سبزه ها میتواند بدر تنوع نور آب و هوایی و تولید اکسیژن و هوای پاک موثر باشد  و معمولا همه درخت کاری ها از جهت غربی تا شمالی ساختمان امتداد دارد تا بتواند نور های تابش خورشید نا مناسب را دفع کند. محلی برای پارکینگ ماشین های پرسنل رصدخانه در نزدیک ترین محل و امنیت ترین مکان برای دسترسی به ساختمان اصلی در نظر گرفته شده است.

دانلود پروژه طراحی رصدخانه

پروژه طراحی رصدخانه، یکی از خالص‌ترین و فنی‌ترین نمونه‌های “معماری تابع عملکرد” است. در این پروژه، “کارفرما”ی اصلی، نه انسان، بلکه یک ابزار علمی بسیار حساس و دقیق، یعنی تلسکوپ، است. تمام تصمیمات معماری، از انتخاب سایت گرفته تا طراحی کوچکترین جزئیات، باید در خدمت یک هدف واحد باشد: فراهم کردن بهترین شرایط ممکن برای رصد آسمان شب. رصدخانه، یک بنای یادمانی نیست، بلکه یک “پناهگاه علمی” است که با حداقل مداخله، از ابزار گران‌بهای درون خود در برابر لرزش، تغییرات دما و آلودگی نوری محافظت می‌کند.

۱. انتخاب سایت: مهم‌ترین تصمیم معماری موفقیت یک رصدخانه، پیش از هر چیز، به انتخاب سایت آن بستگی دارد. ویژگی‌های یک سایت ایده‌آل:

• ارتفاع بالا: برای قرار گرفتن در بالای لایه‌های غلیظ جو.
• دوری از آلودگی نوری: کاملاً به دور از نور شهرها و مناطق مسکونی.
• هوای پایدار و خشک: با حداقل تعداد شب‌های ابری و اغتشاش جوی.
• دسترسی: امکان ساخت یک جاده برای حمل تجهیزات سنگین.

۲. کانسپت و ایده راهبردی: سکوت، پایداری و حداقل مداخله فلسفه طراحی رصدخانه، “سکوت” است؛ سکوت لرزه‌ای، سکوت حرارتی و سکوت نوری. معماری باید مانند یک ناظر خاموش، بدون ایجاد هیچ‌گونه مزاحمتی برای فرآیند رصد، در بستر طبیعی خود بنشیند.

۳. تحلیل فضایی و برنامه فیزیکی یک رصدخانه حرفه‌ای از چند بخش کلیدی تشکیل شده است:

• گنبد یا محفظه تلسکوپ (Telescope Enclosure): شاخص‌ترین بخش بنا. وظیفه اصلی آن محافظت از تلسکوپ در برابر باد، باران و گرد و غبار در طول روز، و باز شدن کامل در شب برای رصد است.
• پایه تلسکوپ (Telescope Pier): یک ستون بتنی بسیار عظیم و سنگین که از عمق زمین و بستر سنگی آغاز شده و تلسکوپ بر روی آن قرار می‌گیرد. این پایه باید از نظر سازه‌ای کاملاً از بقیه ساختمان جدا باشد تا هیچ‌گونه لرزشی (حتی صدای قدم انسان) به تلسکوپ منتقل نشود.
• اتاق کنترل (Control Room): “مغز” رصدخانه که معمولاً در زیر گنبد قرار دارد و ستاره‌شناسان از آنجا تلسکوپ و ابزارها را کنترل می‌کنند.
• فضاهای پشتیبانی: شامل یک کارگاه کوچک، آزمایشگاه آلومینیوم‌کاری (برای پوشش‌دهی مجدد آینه‌ها) و گاهی فضاهای اقامتی بسیار ساده برای پژوهشگران.

۴. چالش‌های فنی اصلی

• کنترل حرارتی: دمای داخل گنبد در هنگام شب باید دقیقاً با دمای هوای بیرون یکسان باشد تا از ایجاد جریان‌های هوای گرم (که باعث تاری تصویر می‌شوند) جلوگیری شود. این امر نیازمند سیستم‌های تهویه بسیار قوی و طراحی بدنه‌هایی با حداقل جرم حرارتی است.
• کنترل لرزش: جداسازی کامل سازه‌ای پایه تلسکوپ، یک ضرورت مطلق است.
• طراحی گنبد: گنبد باید قابلیت چرخش ۳۶۰ درجه و باز شدن یک شکاف بزرگ (دریچه رصد) را به صورت کاملاً روان و دقیق داشته باشد.

۵. جزئیات شاخص در طراحی

• عدم استفاده از نورپردازی در نما: رصدخانه‌ها در شب کاملاً تاریک هستند.
• استفاده از مصالح با بازتاب کم: برای جلوگیری از انعکاس نورهای مزاحم.

۶. جمع‌بندی: ارزش‌های آموزشی پروژه

پروژه طراحی رصدخانه، درسی عمیق در زمینه “معماری برای تکنولوژی” است. این طرح به دانشجو نشان می‌دهد که چگونه عملکردگرایی محض و پاسخگویی به الزامات فنی بسیار دقیق، می‌تواند به یک زیبایی‌شناسی منحصر به فرد و قدرتمند منجر شود. این پروژه، اوج هماهنگی میان معماری، مهندسی سازه، مکانیک و اپتیک است و به معمار می‌آموزد که گاهی بهترین معماری، ساکت‌ترین و متواضع‌ترین آن است.
