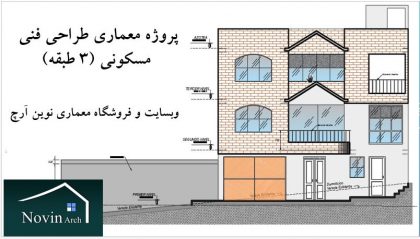

دانلود پروژه معماری طراحی فنی مسکونی (3 طبقه)

وبسایت و فروشگاه معماری نوین آرچ در این بخش به یکی دیگر از پروژه های طراحی فنی خود پرداخته و آن را برای شما دانشجویان و علاقمندان آماده و مهیا کرده است. درس طراحی فنی یکی از موضوعات مهم در دوران کاردانی می باشد که دانشجویان باید در طول ترم یک پروژه را به طور کامل ترسیم و آن را ارائه دهند. پروژه معماری طراحی فنی مسکونی (3 طبقه) که در این بخش برای شما آوده ایم پروژه ای کامل با تمام مدارک فنی لازم جهت ارائه می باشد. این پروژه ساختمان مسکونی در 3 طبقه که دو واحدی می باشد. طبقه همکف این ساختمان پارکینگ بوده و طبقه اول و دوم مسکونی 2 خوابه می باشد. در ادامه به طور کامل این پروژه را مورد بررسی قرار می دهیم.

مدارک موجود پروژه معماری طراحی فنی مسکونی (3 طبقه):

• پلان مبلمان شده طبقه همکف
• پلان مبلمان شده طبقه اول
• پلان مبلمان شده طبقه دوم
• پلان ستون گذاری
• پلان بام
• پلان فنداسیون
• پلان تیرریزی
• پلان تاسیسات برقی و مکانیکی

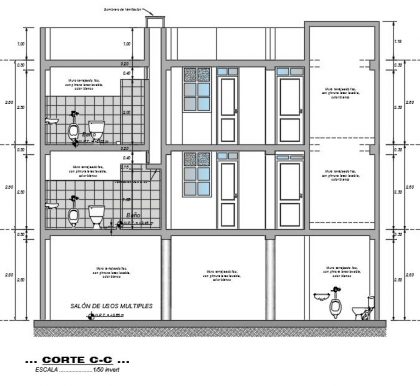

• برش های طولی و عرضی (3 عدد)
• نمای زیبا و قابل اجرا
• دیتیل های اجرایی

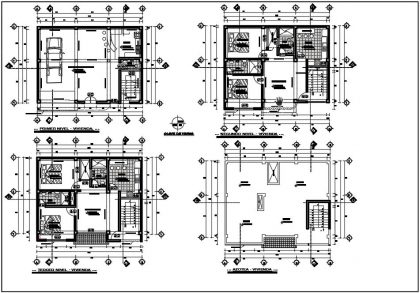

پلان های پروژه طراحی فنی

پروژه معماری طراحی فنی مسکونی (3 طبقه) دارای تمامی مدارک فنی می باشد. وبسایت و فروشگاه معماری نوین آرچ یک پک کامل جزئیات و دیتیل ها اجرایی را به صورت رایگان همراه با این پروژه در اختیار شما می گذارد.

معرفی پروژه معماری طراحی فنی مسکونی (3 طبقه) :

با توجه به ضوابط شهر سازی و شهر داری ها و محدودیت زمین از لحاظ ابعاد و اندازه و همچنین از لحاظ نورگیری این پروژه در سایتی مستطیلی شکل که از سه طرف محصور گردیده است. ورودی این ساختمان مسکونی از طرف جنوب می باشد. این ساختمان در 3 طبقه طراحی گردیده که همانطور که بیان شد؛ طبقه همکف پارکینگ، طبقه اول یک واحد مسکونی کامل 2 خوابه می باشد که شامل پذیرایی، آشپزخانه، اتاق خواب (2 خوابه) و… می باشد. طبقه دوم این ساختمان هم به صورت تیپ هماهنگ با طبقه اول است.

روند ترسیم پروژه معماری طراحی فنی مسکونی (3 طبقه):

این پروژه باتوجه به موضوع آن که پروژه طراحی فنی می باشد دارای تمامی مدارک فنی و لازم جهت ارائه می باشد در آن پروژه ما کاملا به جرئیات پرداخته ایم. در ابتدا سایتی را جهت طراحی انتخاب کرده و سپس شروع به طراحی آن می کنیم ( همراه با مبلمان کردن و پلان اندازه گذاری ) بعد از طراحی شروع با فاز دو کردن پروژه کرده، فاز دو شامل پلان فنداسیون و تیر ریزی و پلان تاسیسات مکانیکی و برقی و دیتیل های اجرایی و… می باشد.

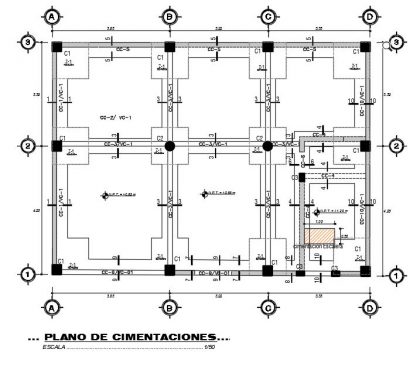

پلان فنداسیون پروژه طراحی فنی

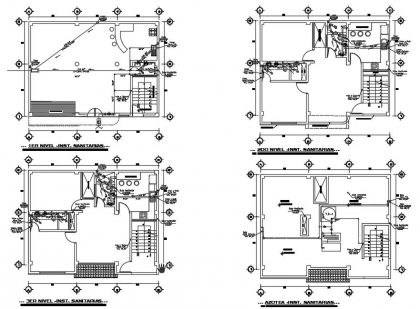

پلان های تاسیسات مکانیکی

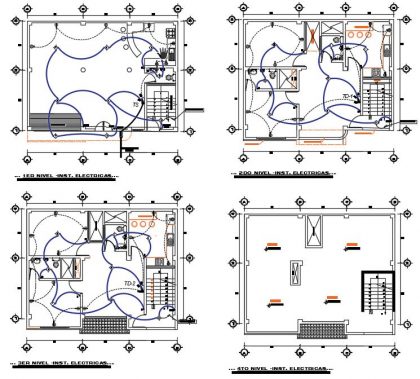

پلان های تاسیسات برقی

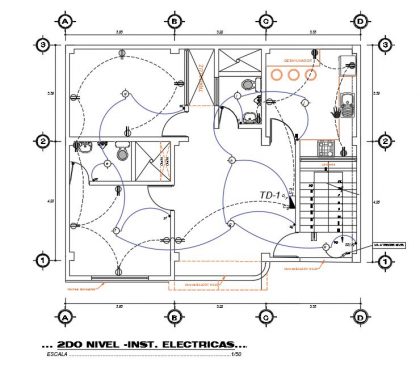

پلان تاسیسات برقی

از فاز یک تا فاز دو در طراحی ساختمان ۳ طبقه: مستندات فنی و جزئیات اجرایی

در فرآیند خلق یک بنا، ایده‌های خلاقانه و طرح‌های مفهومی تنها نیمه اول راه هستند. نیمه دوم و شاید حیاتی‌تر، تبدیل این ایده‌ها به دستورالعمل‌های دقیق و قابل ساختی است که بتواند یک پروژه را از روی کاغذ به واقعیت تبدیل کند. این گذار، از “طراحی فاز یک” به “طراحی فاز دو” یا “طراحی فنی” صورت می‌گیرد. برای یک ساختمان مسکونی ۳ طبقه، که نمونه‌ای رایج از پروژه‌های شهری است، تهیه مدارک فنی دقیق نقشی تعیین‌کننده در کیفیت نهایی، کنترل بودجه و پیشگیری از مشکلات اجرایی دارد. این مقاله به تشریح ماهیت و اجزای کلیدی طراحی فنی در یک پروژه مسکونی سه طبقه می‌پردازد؛ مرحله‌ای که در آن، زبان هنر معماری به زبان مهندسی و ساخت ترجمه می‌شود.

نقشه‌های فاز دو: زبان مشترک معمار و سازنده

مجموعه مدارک فاز دو، در واقع یک راهنمای کامل برای پیمانکار و تیم اجرایی است. این نقشه‌ها باید به قدری دقیق و کامل باشند که هیچ سوالی را برای سازنده باقی نگذارند. برخلاف نقشه‌های فاز یک که کلیات طرح را نمایش می‌دهند، در فاز دو تمام ابعاد، مصالح و جزئیات اجرایی باید مشخص شوند. این مجموعه به طور کلی شامل سه دسته اصلی از نقشه‌ها است:

۱. نقشه‌های معماری فاز دو: این نقشه‌ها، نسخه تکامل‌یافته و دقیق‌شده‌ی طرح اولیه هستند.

• پلان‌های اجرایی: شامل پلان‌های اندازه‌گذاری دقیق طبقات، پلان بام با شیب‌بندی‌ها و محل آبروها. در این پلان‌ها، محل دقیق تمام دیوارها، درها، پنجره‌ها، و فضاهای داخلی مشخص است.
• مقاطع و نماهای اجرایی: این نقشه‌ها ارتفاع دقیق طبقات، کد ارتفاعی کف‌ها، جزئیات نازک‌کاری دیوارها و سقف‌ها، و نوع مصالح به کار رفته در نما را با تمام جزئیات نمایش می‌دهند.
• جداول و بزرگنمایی‌ها: شامل “جدول نازک‌کاری” (که جنس کف، دیوار و سقف هر فضا را مشخص می‌کند)، “جدول در و پنجره” (شامل ابعاد، جنس و جزئیات یراق‌آلات) و بزرگنمایی (Detail) فضاهای مهمی مانند سرویس‌های بهداشتی و آشپزخانه با جانمایی دقیق تجهیزات.

۲. نقشه‌های سازه: این نقشه‌ها که توسط مهندس محاسب و در هماهنگی کامل با معمار تهیه می‌شوند، اسکلت و استخوان‌بندی ساختمان را تعریف می‌کنند. این مجموعه شامل پلان‌های فونداسیون، موقعیت و ابعاد ستون‌ها (آکس‌بندی)، جزئیات تیرریزی سقف‌ها، و جزئیات اجرایی راه‌پله و دیوارهای برشی است. هماهنگی بین طرح سازه و معماری در این مرحله حیاتی است تا برای مثال، یک تیر سازه‌ای از وسط یک پنجره عبور نکند یا یک ستون در نامناسب‌ترین نقطه از فضای نشیمن قرار نگیرد.

۳. نقشه‌های تأسیسات مکانیکی و الکتریکی (MEP):

این بخش شامل سیستم‌های حیاتی ساختمان است که آسایش ساکنین را فراهم می‌کند.

• تأسیسات مکانیکی: شامل نقشه‌های لوله‌کشی آب سرد و گرم و فاضلاب، سیستم سرمایش و گرمایش (مانند محل رادیاتورها یا داکت‌های اسپلیت) و سیستم تهویه.
• تأسیسات الکتریکی: شامل نقشه‌های روشنایی (محل دقیق چراغ‌ها و کلیدها)، پلان پریزهای برق، تلفن و آنتن، سیستم اعلام حریق و دیاگرام‌های تابلو برق.

اهمیت جزئیات اجرایی (Details)

کیفیت یک ساختمان در جزئیات آن نهفته است. در نقشه‌های فاز دو، جزئیات اجرایی نقش کلیدی دارند. این جزئیات که معمولاً در مقیاس‌های بزرگ‌تر ترسیم می‌شوند، نحوه اتصال عناصر مختلف ساختمانی به یکدیگر را نمایش می‌دهند. برای یک ساختمان مسکونی، جزئیات مهم می‌توانند شامل موارد زیر باشند: جزئیات آب‌بندی کف سرویس‌های بهداشتی و بام، نحوه نصب قاب پنجره‌ها برای جلوگیری از نفوذ هوا و آب، جزئیات اجرای پله‌ها و نرده‌ها، و مقاطع دیوار که لایه‌های مختلف (سفت‌کاری، عایق حرارتی، نازک‌کاری) را نشان می‌دهند.

نتیجه‌گیری: پل میان ایده و واقعیت

طراحی فنی یا فاز دو، مرحله‌ای است که تخصص، دقت و آینده‌نگری معمار را به چالش می‌کشد. یک مجموعه مدارک فنی کامل و بدون نقص، از بروز بسیاری از دوباره‌کاری‌ها، هزینه‌های اضافی و تأخیر در پروژه جلوگیری می‌کند. برای دانشجویان معماری، تسلط بر این مرحله به اندازه خلاقیت در طراحی مفهومی اهمیت دارد، زیرا نشان‌دهنده توانایی حرفه‌ای آن‌ها در تحقق بخشیدن به یک طرح و تضمین این است که بنای نهایی، ایمن، کارآمد و وفادار به ایده اولیه خواهد بود.
