دانلود پروژه طراحی سالن ورزشی با تمامی مدارک فنی

پروژه سالن ورزشی متشکل از 2 ساختمان یا فضا است که با طراحی سایت پلان و سیرکولاسیون ارتباطی مشترک بین دو ساختمان و الگوی طراحی آن مستطیل کشیده طبق استاندارد های حهانی می باشد. وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری تمامی دروس داشگاهی می باشد. از فروشگاه معماری پروژهای مورد نظر خود را با بالاترین کیفیت و تخفیف دریافت کنید.

مدارک موجود در پروژه سالن ورزشی

• تمامی مدارک فنی
• کد 3 بعدی
• برش ها و نماها
• دیتیل ها و اتصالات
• پلان اجرایی
• رندر های با کیفیت V-ray

مدارک ترسیمی

• سایت پلان
• پلان طبقه همکف
• پلان تاسیسات برق
• پلان سازه ای
• پلان تاسیسات مکانیکی
• نمای جنوبی
• نمای شمالی
• نمای غربی
• نمای شرقی
• برش A-A
• برش B-B

نما

ویژگی های پلان در پروژه سالن ورزشی

پلان ساختمان مجاور سالن اصلی که طراحی آن مانند سالن بزرگتر است. طراح توانسته است که فضا هایی همچون پینگ پونگ بیلیارد و میز های غذا خوری و کافه تریا را در این ساختمان جای دهد که مراجعه کننده میتواند از همه امکانات آن استفاده بکند و یا افرادی که در سالن هستند میتوانند برای استراحت به همچنین فضا هایی دسترسی کامل داشته باشند. ورودی این پروژه معماری از سمت جنوب می باشد که بعد از ورود به این پروژه سالن ورزشی طرح 4 با یک پله میتوان به سالن مرکزی آن راه پیدا کرد و میز های پینگ پنگ در وسط قرار دارد و میز های بیلیارد در جهت شرقی قرار دارند که با استفاده از یک پله از سطح اصلی جدا شده اند.

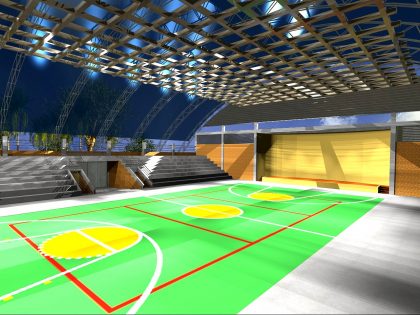

ویژگی های سالن اصلی

محل بازی های چند منظوره همچون هندبال، والیبال، فوتسال و غیره می باشد که ورودی آن دارای 3 در بزرگ می باشد که با یک پله و رمپ به سالن اصلی وصل میشود و جناحین سرویس های بهداشتی برای استفاده بازیکنان و تماشاپیان طراحی شده است و در قسمت غربی محل نشستن تماشاچیان قرار دارد که می تواند با استفاده از درهایی که برای ورودی آن ها قرار گرفته اند وارد سالن اصلی شوند که میتواند بصورت مسلط بازی را تماشا بکنند.

سقف سالن اصلی

سقف سالن اصلی در این پروژه سالن ورزشی معماری از دیتیل هایی استفاده شده است که کمترین نور خورشید را به داخل انتقال میدهد  و بدلیل آنکه سالن ورزشی از نور های اصلی استفاده بکند تا بازیکنان و تماشاچیان بتوانند براحتی بازی را مشاهده بکنند. رنگ های استفاده شده در سالن باید به گونه ای باشد که سردرگمی را ایجاد نکند و معمولا از رنگ هایی با ته رنگ کنتراست کم استفاده می شود.

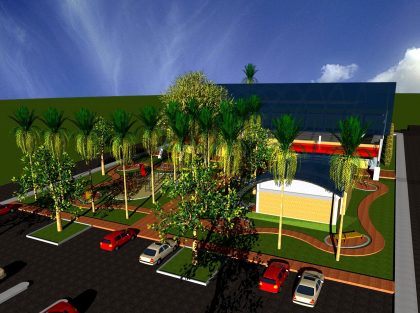

سایت پلان

تمامی سایت پلان را درختان و بوته ها تشکیل داده اند که ویژگی اصلی آن ها ایجاد فضایی برای نشستن و استراحت میباشد و مسیرهای رفت و آمد که از سمت شرق متصل به خیابان اصلی قرار گرفته است در این پروژه سالن ورزشی موجب می شود که مراجعه کنندگان بعد از تهیه بلیط با عبور از سایت اصلی به ساختمان و سالن اصلی دسترسی کامل داشته باشند و مهم ترین ویژگی آن سیرکولاسیون و مسیری می باشد که یک بازیکن باید آن را طی کند تا بتواند وارد ساخمان اصلی شود. طراح در پروژه سالن ورزشی باید به گونه ای طراحی را انجام دهد که بازیکن اصلی از دید عموم به دور باشد (تا از ازدحام جمعیت برای گرفتن عکس و گاهی برای ازیت و ترور خودداری و جلوگیری شود.

دانلود پروژه طراحی سالن ورزشی

پروژه طراحی یک سالن ورزشی، چالشی برای خلق یک “ماشین حرکت” (Machine for Motion) و یک کانون سرزندگی برای جامعه است. این بنا، تنها یک زمین بازی سرپوشیده نیست، بلکه یک زیرساخت اجتماعی است که با فراهم آوردن فضایی جذاب و کارآمد، شهروندان را به فعالیت بدنی و داشتن سبک زندگی سالم تشویق می‌کند. یک سالن ورزشی موفق، باید بتواند پاسخگوی نیازهای ورزشکاران و تماشاچیان باشد و فضایی پویا، پرانرژی و الهام‌بخش خلق کند.

۱. کانسپت و ایده راهبردی: انرژی، پویایی و اجتماع

• کانسپت “پویایی و حرکت”: استفاده از فرم‌های دینامیک، خطوط مورب و پوسته‌های سیال در طراحی کالبد بنا برای القای حس انرژی و حرکت.
• شفافیت و ارتباط بصری: طراحی فضا به گونه‌ای که فعالیت‌های ورزشی داخل سالن، از لابی و فضاهای عمومی قابل مشاهده باشد. این کار به ایجاد یک اتمسفر پرجنب‌وجوش کمک می‌کند.
• کانون اجتماعی: طراحی لابی و ورودی به عنوان یک فضای اجتماعی برای ملاقات، استراحت و تعامل ورزشکاران.

۲. تحلیل فضایی و برنامه فیزیکی یک سالن ورزشی استاندارد، شامل فضاهای زیر است:

• سالن اصلی چندمنظوره: قلب پروژه، با ابعاد استاندارد برای ورزش‌هایی مانند بسکتبال، والیبال و فوتسال. این فضا باید انعطاف‌پذیر باشد.
• جایگاه تماشاچیان: می‌تواند به صورت ثابت یا تلسکوپی (جمع‌شونده) طراحی شود تا انعطاف‌پذیری سالن را افزایش دهد.
• فضاهای پشتیبانی ورزشکاران:
  • رختکن‌ها و دوش‌ها: با تفکیک جنسیتی و دسترسی مستقیم به سالن اصلی.
  • اتاق کمک‌های اولیه.
  • انبار تجهیزات ورزشی.
• فضاهای عمومی و اداری:
  • لابی، پذیرش و بوفه کوچک.
  • دفاتر اداری.
  • سرویس‌های بهداشتی عمومی.

۳. چالش اصلی: سازه و نور

• سازه دهانه بلند: سالن اصلی نیازمند یک سازه با دهانه بسیار بزرگ و بدون ستون میانی است. سازه‌های خرپایی فولادی، قاب‌های فضایی (Space Frame) یا قوس‌های چوبی لایه لایه (Glulam)، راه‌حل‌های مناسبی برای پوشش این دهانه هستند و اغلب به عنصر اصلی زیبایی‌شناسی بنا تبدیل می‌شوند.
• نورپردازی:
  • نور طبیعی: استفاده حداکثری از نور طبیعی (به‌ویژه نور شمالی) برای کاهش مصرف انرژی و ایجاد فضایی دلپذیر. باید از ایجاد خیرگی (Glare) برای ورزشکاران جلوگیری شود.
  • نور مصنوعی: باید کاملاً یکنواخت، استاندارد و بدون ایجاد سایه‌های مزاحم بر روی زمین بازی باشد.

۴. مصالح و آکوستیک

• مصالح مقاوم: کفپوش سالن اصلی باید یک کفپوش ورزشی استاندارد، ارتجاعی و ضدلغزش باشد. دیوارها و مصالح داخلی باید در برابر ضربه مقاوم باشند.
• آکوستیک: کنترل صدای همهمه و انعکاس صوت (پژواک) در یک سالن بزرگ با سطوح سخت، از طریق استفاده از پنل‌های جاذب صوت در سقف و دیوارهای بالایی، برای آسایش کاربران ضروری است.

۵. جزئیات شاخص در طراحی

• انعطاف‌پذیری: استفاده از پرده‌های جداکننده در سالن اصلی برای امکان برگزاری چند فعالیت ورزشی به صورت همزمان.
• خوانایی: طراحی یک سیرکولاسیون ساده و خوانا که کاربران به راحتی بتوانند مسیر خود را از ورودی به رختکن و سالن اصلی پیدا کنند.

۶. جمع‌بندی: ارزش‌های آموزشی پروژه

پروژه طراحی سالن ورزشی، دانشجو را با چالش‌های طراحی سازه‌های دهانه بلند و مدیریت الزامات فنی فضاهای با عملکرد خاص آشنا می‌کند. این طرح، تمرینی برای خلق یک معماری پویا و پرانرژی است که به طور مستقیم بر سلامت و نشاط یک جامعه تأثیر می‌گذارد. موفقیت در این پروژه در گرو تلفیق هوشمندانه مهندسی سازه، عملکردگرایی و خلق فضایی الهام‌بخش برای ورزش و گردهمایی است.
