دانلود پاورپوینت انواع دیوار برشی و بادبند

پاورپوینت انواع دیوار برشی و بادبند در ۷۲ اسلاید و در دو بخش که بخش اول آن به باد بندها تعریف و انواع آنها می پردازد همچنین بخش دوم این پاورپوینت معماری به دیوارهای برشی انواع آنها چگونگی اجرا و جزئیات آنها می پردازد.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد.پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.

فهرست مطالب

• انواع بادبند ها
• قاب های مهاربندی هم مرکز
• قاب های مهاربندی خارج از مرکز
• بادبند دروازه ای
• بادبند k شکل
• سیستم پانل برشی
• بادبندهای واگرا
• بادبندهای همگرا
• عملکرد بادبندها
• سیستم پانل برشی
• بادبندهای واگرا
• معرفی دیوار برشی
• انواع دیوار برشی
• طریقه قالب بندی دیوار برشی
• دیوار برشی کوپله

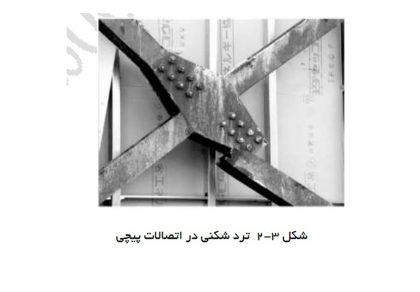

باد بند فلزی

دانلود پاورپوینت انواع دیوار برشی و بادبند

با نیروهای جانبی مؤثر بر یک سازه ( در اثر باد یا زلزله ) به طرق مختلف مقابله می شود که اثر زلزله بر ساختمانها از سایر اثرات وارد بر آنها کاملا متفاوت می باشد . ویژگی اثر زلزله در این است که نیروهای ناشی از آن به مراتب شدیدتر و پیچیده تر از سایر نیروهای مؤثر می باشند . عناصر مقاوم در مقابل نیروهای فوق شامل قاب خمشی ، دیوار برشی و یا ترکیبی از آن دو می باشند که د راین پاورپوینت به بررسی هر کدام از آنها می پردازیم.

دیوار برشی پاورپوینت انواع دیوار برشی و بادبند

ديوار برشی ديواری است که برای مقاومت در برابر اثر توأم تلاش محوری ، تلاش خمشی و تلاش برشی ناشی از بارهای قائم و بار زلزله طراحی می شود.  ديوارهای برشی معمولا^“ بيشترين سهم نيروی برش پايه را تحمل می کنند که باعث افزايش چشمگير سختی ساختمان و کاهش قابل ملاحظه خسارت به عناصرغيرسازه ای می گردد

سیستم پانل برشی

یکی از موثرترین سیستمهای اتلاف غیر فعال انرژی است که در سازه ها بررسی شده واستفاده از آن بر اساس تحقیقات عددی و آزمایشگاهی رضایت بخش بوده است، تیر پیوند عمودی در واقع یکی از انواع SPS  یا مفاصل برشی قائم Vertical Shear Link به یک زوج مهاربندشورون الحاق می شوند . این قطعات بین گره دو مهاربندشورون و بال پایینی تیر کفی بالا نصب می شوند . طراحی به گونه ای صورت می گیرد که ابتدا قطعات sps یا VSL جاری شوند و بدین ترتیب ، انرژی زلزله را مستهلک می نمایند با استهلاک انرژی توسط این قطعات سایر عناصر اصلی مثل تیر، ستون و مهاربند الاستیک باقی می مانند . بهمین دلیل این قطعات از فولاد نرم ساخته می شوند.

دیوار های برشی فولادی

بعضی مواقع ورقهای فولادی به عنوان دیوارهای برشی بکار می روند . برای جلوگیری از کمانش موضعی چنین دیوارهای برشی فولادی لازم است از تقویت کننده های قائم و افقی استفاده شود.

دیوارهای برشی مرکب

دیوارهای برشی مرکب شامل : ورقها ی تقویت شده فولادی مدفون در بتن مسلح ، خرپاهای ورق فولادی مدفون در داخل دیوار بتن مسلح و دیوارهای مرکب ممکن دیگر ، که تماما با یک قاب فولادی و یا با یک قاب مرکب تؤام هستند می شود .

دیوارهای برشی مصالح بنایی

از دیر زمان در ساختمانهای مصالح بنایی از دیوارهای مصالح بنایی توپر غیر مسلح استفاده می شده است ولی روشن شده است که این دیوارها از نقطه نظر مقاومت در مقابل زلزله ضعف دارند و لذا اکنون به جای آنها از دیوارهای برشی مسلح نظیر دیوارهای با آجر تو خالی و پر شده با دوغاب استفاده می شود .

دیوارهای کوپله پاورپوینت انواع دیوار برشی و بادبند

تعيين محل بازشوها بايد به نحوی باشد که رفتار سازه های ديوار برشی برای تحمل بارهای وارده مطلوب باشد. لازم است طراح مطمئن باشد که رفتار کلی و خمشی ديوارها با کاهش قابل توجه در سطح مقطع آن دچار مشکل نمی شود در اکثر موارد ديوارهای برشی قادرند بيشترين سهم نيروی برشی پايه را تحمل کنند که اين پديده موجب افزايش چشمگير سختی ساختمان و کاهش خسارت قابل ملاحظه به عناصر غير سازه ای می شود. در ديوارهای برشی  دارای بازشو اگر ديوار در پائين ترين قسمت خود دارای يک يا چند بازشو باشد ، هر يک از اجزاء ديوار در طرفين بازشو را پايه های ديوار برشی و بخشی از ديوار را که بين بازشوی بالائی و پائينی واقع است تير همبند يا کوپله می نامند.

تحلیل انواع دیوار برشی و بادبند: قلب تپنده سازه‌های بلند

مقدمه: در طراحی ساختمان‌ها، به‌ویژه سازه‌های بلندمرتبه و ساختمان‌های واقع در مناطق زلزله‌خیز یا بادخیز، مقابله با نیروهای جانبی (مانند زلزله و باد) یکی از مهم‌ترین و پیچیده‌ترین چالش‌های مهندسی سازه است. این نیروها تمایل دارند ساختمان را به صورت افقی حرکت داده و باعث ایجاد تغییرشکل‌های بزرگ و در نهایت فروریختن آن شوند. برای مقاومت در برابر این نیروها، از سیستم‌های باربر جانبی استفاده می‌شود که دو عضو کلیدی و بسیار متداول آن، «دیوار برشی» و «بادبند (مهاربند)» هستند. درک تفاوت‌ها، مزایا، معایب و نحوه عملکرد این دو سیستم برای دانشجویان معماری و مهندسی عمران، جهت طراحی سازه‌های ایمن و بهینه، امری حیاتی است.

دیوار برشی (Shear Wall)

دیوار برشی یک عضو سازه‌ای صفحه‌ای و عمودی است که به دلیل سختی و مقاومت بسیار بالا در داخل صفحه خود، قادر است نیروهای جانبی را جذب کرده و آن‌ها را به فونداسیون منتقل کند. این دیوارها معمولاً از بتن مسلح ساخته می‌شوند، اما دیوارهای برشی فولادی یا مصالح بنایی مسلح نیز وجود دارند.

• نحوه عملکرد: دیوار برشی مانند یک تیر طره (Cantilever Beam) بسیار بلند و عمیق عمل می‌کند که به صورت عمودی در فونداسیون گیردار شده است. وقتی نیروی جانبی به ساختمان وارد می‌شود، این دیوار با ایجاد لنگر خمشی و نیروی برشی در پای خود، مانع از حرکت و تغییرشکل طبقات می‌شود. سختی بالای دیوار برشی باعث می‌شود که بخش عمده‌ای از بارهای جانبی را به خود جذب کند و ستون‌ها و تیرها عمدتاً بارهای ثقلی را تحمل کنند.
• مزایا:
  • سختی و کنترل تغییر مکان بالا: دیوارهای برشی تغییر مکان جانبی (Drift) سازه را به شدت محدود می‌کنند که این امر برای سازه‌های بلند و جلوگیری از آسیب به اجزای غیرسازه‌ای (مانند تیغه‌ها و نما) بسیار مطلوب است.
  • مقاومت و شکل‌پذیری مناسب: در صورت طراحی صحیح، دیوارهای برشی بتنی می‌توانند انرژی زیادی را در هنگام زلزله مستهلک کرده و رفتار شکل‌پذیر خوبی از خود نشان دهند.
  • اجرای نسبتاً ساده: اجرای دیوارهای برشی بتنی در سیستم‌های متداول ساختمانی، فرآیند شناخته‌شده‌ای است.
• معایب:
  • محدودیت‌های معماری: به دلیل ماهیت صفحه‌ای و توپر بودن، دیوارهای برشی می‌توانند محدودیت‌های قابل توجهی در پلان معماری ایجاد کنند. ایجاد بازشو (در و پنجره) در این دیوارها نیازمند محاسبات دقیق است و عملکرد آن‌ها را تضعیف می‌کند.
  • وزن بالا: دیوارهای برشی بتنی وزن زیادی به سازه تحمیل می‌کنند که این امر می‌تواند منجر به افزایش ابعاد فونداسیون و بارهای ثقلی شود.
  • پیچیدگی در فونداسیون: به دلیل تمرکز بالای نیروها در پای دیوار، طراحی فونداسیون زیر آن پیچیده و حساس است.

بادبند یا مهاربند (Bracing): سیستم بادبندی شامل اعضای قطری (معمولاً فولادی) است که در قاب‌های سازه‌ای قرار می‌گیرند و یک سیستم خرپای عمودی را تشکیل می‌دهند. این خرپاها در برابر تغییرشکل‌های جانبی مقاومت کرده و نیروهای افقی را به صورت محوری (کشش و فشار) به فونداسیون منتقل می‌کنند.

• نحوه عملکرد: بادبندها با ایجاد مسیر مستقیم برای انتقال بار جانبی، از تغییرشکل قاب جلوگیری می‌کنند. وقتی نیروی جانبی به یک قاب بادبندی‌شده وارد می‌شود، یکی از اعضای قطری به کشش و دیگری به فشار می‌افتد (بسته به نوع بادبند) و این نیروهای محوری از طریق تیرها و ستون‌ها به پایین منتقل می‌شوند.
• انواع متداول بادبند:
  • بادبند ضربدری (X-Bracing): شامل دو عضو قطری است که در کشش و فشار عمل می‌کنند.
  • بادبند شورون یا هشتی (Chevron Bracing): دو عضو قطری که در یک نقطه روی تیر میانی به هم می‌رسند (به شکل V یا V معکوس). این نوع بادبندها به دلیل رفتار مناسب در برابر زلزله بسیار محبوب هستند.
  • بادبند واگرا (Eccentric Bracing): در این سیستم، انتهای بادبندها با یک خروج از مرکزیت به تیر یا ستون متصل می‌شوند. این ناحیه (تیر پیوند) به گونه‌ای طراحی شده که در زلزله‌های شدید، به صورت کنترل‌شده تغییرشکل پلاستیک داده و انرژی زلزله را مستهلک کند. این سیستم شکل‌پذیرترین نوع بادبند است.
• مزایا:
  • انعطاف‌پذیری در معماری: بادبندها فضای کمتری را اشغال می‌کنند و امکان ایجاد بازشوهای بزرگ و فضاهای باز را فراهم می‌سازند.
  • وزن کم و کارایی بالا: سیستم‌های بادبندی فولادی نسبت به دیوارهای برشی بتنی بسیار سبک‌تر هستند و به ازای هر واحد وزن، مقاومت جانبی بالایی ارائه می‌دهند.
  • سرعت اجرای بالا: نصب بادبندهای فولادی پیش‌ساخته معمولاً سریع‌تر از اجرای دیوارهای برشی درجا است.
• معایب:
  • کنترل تغییر مکان کمتر: قاب‌های بادبندی‌شده معمولاً نرم‌تر از سیستم‌های دیوار برشی هستند و تغییر مکان جانبی بیشتری دارند.
  • پیچیدگی اتصالات: طراحی و اجرای اتصالات بادبندها به تیر و ستون بسیار حساس و تعیین‌کننده است و نیاز به دقت بالایی دارد.
  • کمانش عضو فشاری: در بادبندهای همگرا، عضو فشاری تحت بارهای شدید ممکن است دچار کمانش شود که باید در طراحی مدنظر قرار گیرد.

نتیجه‌گیری

انتخاب بین دیوار برشی و بادبند به عوامل متعددی از جمله ارتفاع ساختمان، ملاحظات معماری، شرایط لرزه‌خیزی منطقه، نوع سازه (بتنی یا فولادی) و هزینه‌ها بستگی دارد. در بسیاری از سازه‌های بلند، از ترکیبی از این دو سیستم (سیستم دوگانه) برای بهره‌گیری از مزایای هر دو استفاده می‌شود. برای دانشجویان معماری، درک اصول اولیه عملکرد این سیستم‌ها ضروری است تا بتوانند در مراحل اولیه طراحی، فضاهایی را برای جانمایی بهینه این اعضای حیاتی در نظر بگیرند و همکاری مؤثری با مهندسان سازه داشته باشند. این دانش، پایه و اساس خلق ساختمان‌هایی است که نه‌تنها زیبا و کارآمد، بلکه در برابر نیروهای طبیعت نیز ایمن و پایدار هستند.
