پاورپوینت آسانسور عناصر وجزئیات در 30 اسلاید به معرفی و بررسی ساختار آسانسور در قالب متن تصاویر ونموردار می پردازد.مطالب مربوط به اسانسور به صورت کامل اورده شده است.وب سایت معماری نوین ارچ ارائه دهنده پروژه معماری و پاورپوینت معماری دروس دانشگاهی درتمامی مقاطع تحصیلی می باشد.پروژه های مورد نظر خود را از فروشگاه معماری با بیشترین تخفیف وبالاترین کیفیت دریافت کنید.
فهرست مطالب
- تعریف و انواع آسانسور
- مراحل طراحی

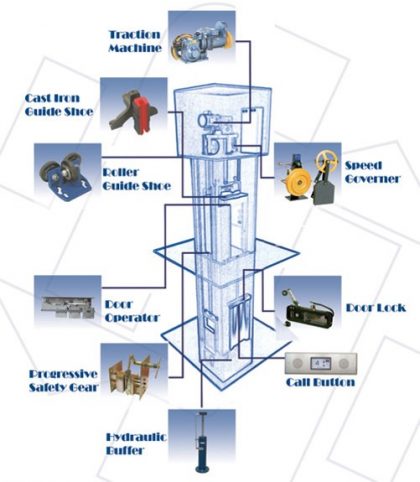

- قطعات اصلی آسانسورهای الکتریکی
- نحوه کار قطعات آسانسور
- اجزای گاورنر
- ضربه گیر ها
- درها و سر درها
خلاصه ای پاورپوینت آسانسور عناصر وجزئیات
آسانسور دستگاهی است دائمی که برای جا به جایی اشخاص یا کالا ،بین طبقات ساختمان بوده و در طبقات مشخصی عمل می نماید . دارای کابینی است که ساختار ، ابعاد و تجهیزات آن به اشخاص به سهولت اجازه استفاده می دهد و میان ریلهای منصوبه عمودی با حداکثر انحراف 15 درجه حرکت می کند . آسانسور وسیله نقلیه عمومی دائمی است که بین ترازهای از قبل تعریف شده حرکتمی کند آسانسور تنها وسیله رفت و آمد ترافیکی است که مورد استفاده تمامی گروه سنی قرار می گیرد و عمومی ترین وسیله جابجایی عمودی در جهان است . آسانسور وسیله نقلیه ای است که کنترل آن به یک سیستم سپرده شده فرمان دادن به آن به اختیار مسافر است ، اما ایستادن آن در محل مقرر به توسط سیستم است.
مراحل طراحیپاورپوینت آسانسور عناصر وجزئیات
مراحل طراحی و اطلاعات ساخت اسانسور از آماده سازی چاهک تا بتون ریزی جهت جلوگیری از هدر رفتن زمان در پروسه طراحی و انتخاب آسانسور و هزینه های زیاد رعایت نکات ذیل از اهمیت زیادی برخوردار می باشد و چنانچه سازندگان ساختمان در طول عملیات طراحی و اجرا به نکات قید شده توجه نمایند از مزایای آن بهره مند خواهند شد.
سیستم ایمنی
یک وسیله مکانیکی است که در صورت بروز هر گونه خرابی ، یا شل شدن سیم بکسل( زنجیر تعلیق) وسیله توقف و نگاه داشتن کابین و یا وزنه تعادل در روی ریل راهنما می باشد و اگر سرعت کابین در جهت پائین رفتن از مقدار مشخص شده ای تجاوز کند این مکانیزم عمل می نماید ، عملکرد این مکانیزم توسط گاورنر که معمولا در موتور خانه است شروع می شود .
ضربه گیرها پاورپوینت آسانسور عناصر وجزئیات
کابین یا وزنه از حدود تعیین شده در چاهک گذشته و امکان برخورد با کف چاهک پیش آید این وسیله از برخورد خشن جلوگیری می نماید . ضربه گیر ممکن است از جنس پلی اورتان ، فنر یا نوع روغنی انتخاب شود که بستگی به سرعت اسمی داشته و طوری طراحی می شود تا انرزی جنبشی کابین یا وزنه تعادل را جذب کرده ( نوع فنری ) و یا مستهلک نماید
وزنه تعادل
وزنه تعادل در آسانسورهای کششی و زنجیری برای تعادل جرم کابین و درصدی از وزن بار یا مسافر بکار می رود .
این درصد 45 تا 50 می باشد وزنه های تعادل داخل قاب مربوطه بایستی به طریقی مهار شده باشند که در اثر ضربات احتمالی شکسته نشده و از قاب خارج نشوند . به قاب وزنه باید حفاظ یا حفاظ هایی فلزی نصب شوند تا در صورت شکستن کفشک های وزنه ، قاب از ریل وزنه خارج نشوند .

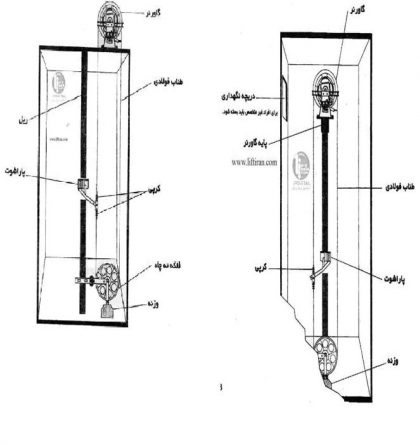

سیستم ایمنی پاراشوت
کابین هر آسانسور که بوسیله سیم بگسل ها یا زنجیر ، معلق و ممکن است به وسیله اشخاص به منظور تردد و جابجایی بار یا کالا مورد استفاده واقع شود ، باید مجهز به سیستم ایمنی یا آنچه در ایران به اسم پاراشوت معروف شده است گردد . وزنه تعادل زمانی باید یا سیستم ایمنی ( پاراشوت ) مجهز شود که طبقه زیرین آن مسکونی باشد .سیستم ایمنی یک وسیله مکانیکی برای متوقف کردن کابین ) یا وزنه تعادل ) به طریق در گیر شدن با ریل های راهنما است و در مواقعی که کابین از سرعت تعیین شده قبلی در جهت حرکت به سمت پائین تجاوز کند بدون توجه به دلیل افزایش سرعت ، عمل می کند.
